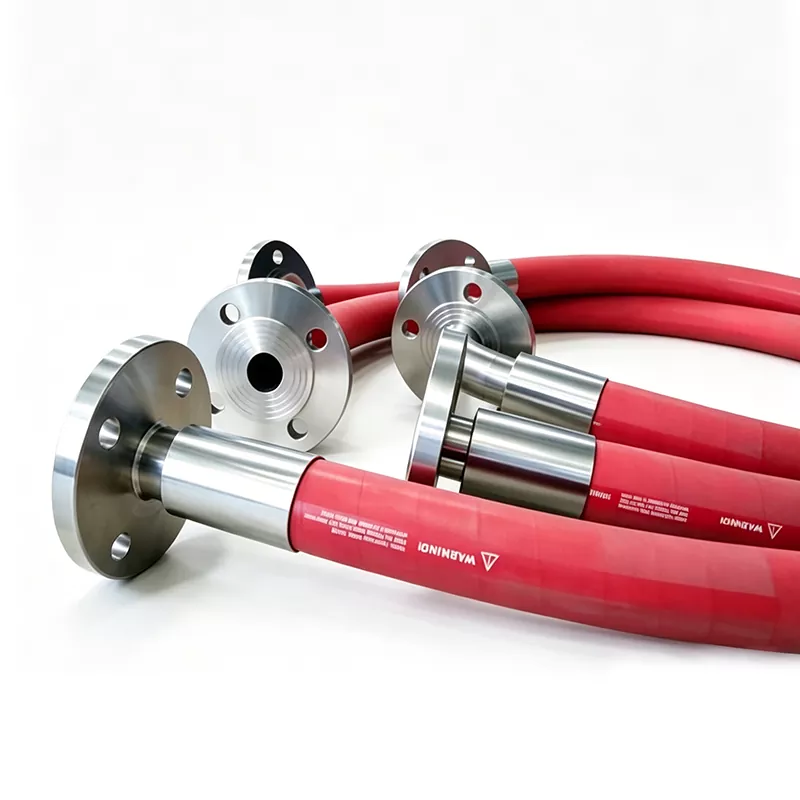

Suure läbimõõduga kummist auruvoolik

JIDONGDA suure läbimõõduga aurukummist voolik sobib erinevate karmide kõrge temperatuuriga aurutingimuste jaoks. Selle sisemine kiht kasutab kuumuskindlat sünteetilist kummi, mis on kombineeritud mitme kihi ülitugeva kiud/terastraadi komposiittugevdusega, mis tagab stabiilse jõudluse kõrgel temperatuuril, kõrgel rõhul ja korduva termilise šoki korral.

Saadaval on lai valik vooliku läbimõõtu, mis vastavad erinevatele voolunõuetele, muutes selle paindlikuks alternatiiviks jäikadele metallvoolikutele ajutiste ühenduste, seadmete puhastamise ja torustiku möödaviigu stsenaariumide puhul.

Hiinas juurdunud kvaliteetse tarnijana on JIDONGDA tehased saavutanud suletud ahelaga tootmisprotsessi alates kummi segamisest kuni valmistoote kokkupanemiseni, kontrollides igas etapis rangelt kvaliteeti, et tagada tööstusklientide ohutus ja kasutusiga nii riigisiseselt kui ka rahvusvaheliselt.

Kohaldatavad tööstusharud

1. Naftakeemia aurutranspordi- ja küttesüsteemid

2. Tööstuslikud kõrge temperatuuriga aurupuhastusseadmed

3. Auruga steriliseerimise ja desinfitseerimise torustikud toiduainetehastes

4. Tugitorustikud paberi kuivatamiseks

5. Laeva masinaruumi hooldus ja puhastamine

6. Soojuselektrijaamade abitorustikud

7. Suurte tööstuslike torustike ajutised ümbersõidud

Toote struktuur ja toorained

1. Sisemine kummikiht: temperatuurikindel EPDM või fluorokumm, pikaajalise küllastunud auru keskkonnas ei esine punni ega pragunemist

2. tugevdav kiht: mitmekihiline ülitugev kiudpunutis; Terastraadist spiraaltugevdus ülikõrge rõhu tingimustes on valikuline

3. Välimine kummikiht: kulumiskindel, osoonikindel ja vananemisvastane sünteetiline kumm, stabiilne toimivus pikaajaliseks välistingimustes kasutamiseks

4. Äärikühendused: süsinikterasest/roostevabast terasest valikuline, kohandamine toetatud, pressliitmik tagab tugevama tihenduse

Mudeli spetsifikatsioonitabel

Toimivuse testimine ja kvaliteedikontroll

1. Kõrge temperatuuri vastupidavuse test: sööde on küllastunud aur, kasutatav temperatuur 150 ℃ ~ 220 ℃; pärast 72-tunnist pidevat töötamist ei esine pehmenemist, mullitamist ega kihistumist

2. Rõhukindluse test: töörõhk 0,6–1,6 MPa, lõhkemisrõhk ≥ 3 korda suurem töörõhk; kasutab vahelduvat veesurve ja auru löögikatset.

3. Impulsi väsimuse test: simuleerib auru käivitamise ja väljalülitamise termošoki, tsüklite arv ≥ 20 000 korda, läbib standard: ei kihistu, ei leki.

4. Täieliku kontrolli õhutiheduse test: kõik äärikliigendid läbivad 100% õhutiheduse testimise, tehase standard: nimirõhul puudub leke.

Tõeline tööstusliku rakenduse ümbris

Juhtumiuuring: auruga steriliseerimise torujuhtme moderniseerimine 2000 tonni päevas toiduainete töötlemise tehases. Ühe suure Kagu-Aasia piimatehase tootmisliinil olid auruga steriliseerimiseks kasutatud jäigad metalltorud, mis tekitasid probleeme, nagu piiratud vooluhulk, keeruline lahtivõtmine ja moderniseerimine ning kõrged ehituskulud.

2024. aastal ostis tehas JIDONGDA-lt eritellimusel valmistatud suure läbimõõduga aurukummist vooliku töörõhuga 1,0 MPa, temperatuuritaluvusega 180 ℃ ja mitmekihilise kiududega tugevdatud struktuuriga. Mõju pärast üheaastast pidevat kasutamist on järgmine:

1. Suure läbimõõduga disain suurendab auru väljastamist 35%, lühendab steriliseerimisaega ja suurendab igapäevast tootmisvõimsust;

2. Suurepärane paindlikkus vähendab torustiku muutmise ja ehitamise aega 60% võrreldes metalltorudega;

3. Kvartalikontrollid ei näidanud lekkeid, sisemise kummikihi punnitust ega väliskihi vananemist ega kahjustusi;

4. Torujuhtme hoolduskulusid vähendatakse igal aastal 28%.

Klient on sooritanud kolm järjestikust tagasiostmist ja soovitanud seda toodet oma partnerpaberitehasele, luues sellega pikaajalise ja stabiilse tarnepartnerluse.

Toote peamised eelised

1. Suurepärane vastupidavus kõrgele temperatuurile: jääb struktuurselt muutumatuks, mullivabaks ja kihistumatuks isegi pärast kõrge temperatuuriga auru pikaajalist transporti.

2. Suur läbimõõt ja suur voolukiirus: saadaval täissuuruses suure läbimõõduga spetsifikatsioonides, mis sobivad raskeveokite tööstuslikuks suure vooluhulga transpordiks, parandades süsteemi tõhusust.

3. Paindlik ja hõlpsasti paigaldatav: pakub paremat painutusjõudlust võrreldes jäikade metalltorudega, vähendades ehitusraskusi, tööjõukulusid ja ehitusaega.

4. Mitmekihiline komposiittugevdus: tugev purunemiskindlus, sobib rõhukõikumiste ja hetkeliste aurulöögi tingimustes.

5. Vananemis- ja korrosioonikindlus: välimine kummikiht on osooni- ja UV-kiirte suhtes vastupidav, võimaldades pikaajalist välipaigaldust.

6. Täielik kohandamine: siseläbimõõtu, pikkust, survet, ääriku materjali ja liigendi struktuuri saab kohandada vastavalt projekti nõuetele.

Pakendi ja kohaletoimetamise spetsifikatsioonid

1. Pakend: Terasraami kinnitus + niiskuskindel kile täielik pakkimine, mis takistab kokkusurumist ja niiskust pikamaatranspordi ajal.

2. Transport: saadaval on mere-, õhu- ja spetsiaalne insener-logistika.

3. Tarneaeg: 7–25 tööpäeva, kohandatud vastavalt kohandatud spetsifikatsioonidele ja tellimuse kogusele.

KKK

Q1: Mis vahe on suure läbimõõduga auruvoolikutes EPDM-i sisekummi ja fluorokummist sisekummi vahel?

A1: EPDM pakub kõrget kuluefektiivsust ja sobib auru jaoks temperatuuril alla 200 ℃, mida kasutatakse laialdaselt toiduaine-, paberi- ja tavapärases keemiatööstuses. Fluorokumm talub pikka aega ülikõrge temperatuuriga küllastunud auru 200–220 ℃, taludes vähesel määral keemilise auru korrosiooni, mistõttu on see eelistatud valik naftakeemia- ja kõrgtemperatuurilistes elektrijaamades. Mõlemad materjalid on läbinud meie tehase 72-tunnise kõrgel temperatuuril vananemise katsestandardi.

2. küsimus: kas seda suure läbimõõduga aurukummist voolikut saab paigaldada aastaringselt õue?

A2: Jah. Väliskihis on kasutatud spetsiaalset osooni- ja UV-kindlat kummivalemit, mis on vastupidav päikesele, vihmale ja atmosfääri vananemisele. Pikaajaliseks välispaigalduseks soovitame terastraadist spiraaliga tugevdatud versiooni, et parandada survekindlust ja pikendada kasutusiga.

Q3: Kuidas saame kinnitada eritellimusel valmistatud äärikuga suure läbimõõduga auruvooliku purunemisohutust?

A3: Kõik eritellimusel valmistatud äärikuga voolikud läbivad purunemistesti (vähemalt 3 korda töörõhk) ja kõik on läbinud õhutiheduse testi. Saame pakkuda täielikku testiaruannete komplekti kõrgel temperatuuril vananemise, impulsi väsimuse ja hüdrostaatilise testimise jaoks projekti vastuvõtmiseks ja ohutusarhiveerimiseks.
