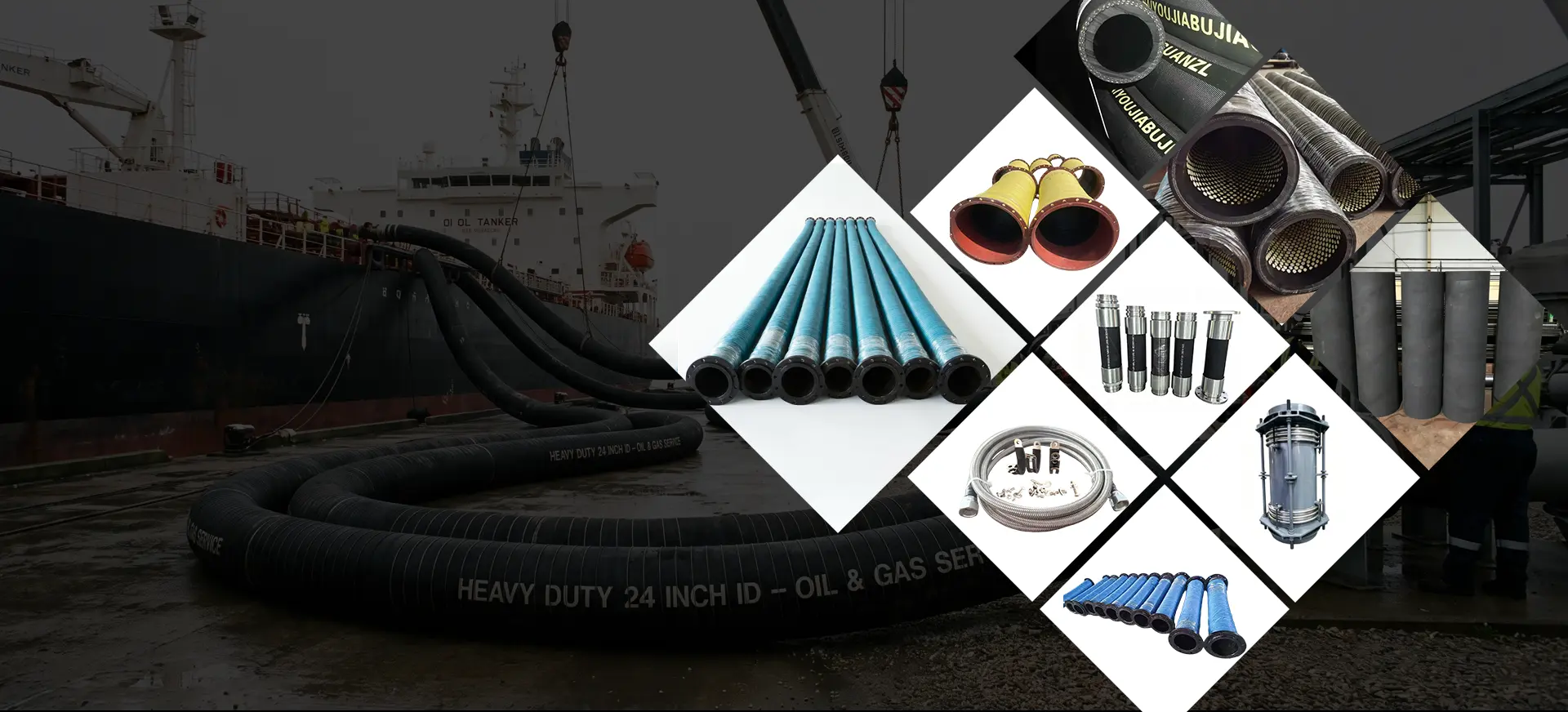

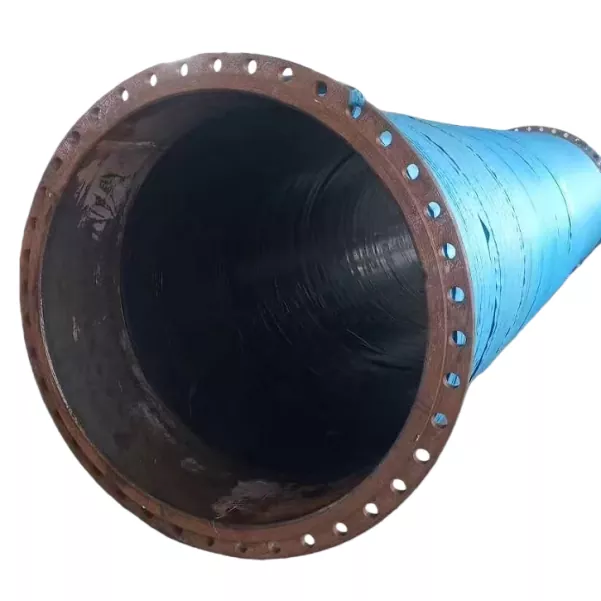

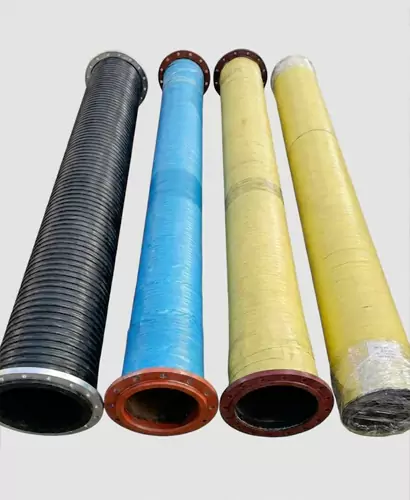

Suure läbimõõduga kummivoolikmängib olulist rolli tööstusharudes, kus vedeliku ülekandmine suures mahus on vaieldamatu. JIDONGDA-s oleme üle kahe aastakümne pühendunud nende voolikute täiustamisele kaevandus-, ehitus-, põllumajandus- ja merendussektorites. Meie inseneritöö keskendub äärmuslikele survetele, abrasiivsetele materjalidele ja karmidele ilmastikutingimustele vastupidavusele, säilitades samal ajal paindlikkuse ja pikaealisuse.

Tehniliste nõudmiste mõistmine,JIDONGDAsuure läbimõõduga kummivoolikulahendused integreerivad kvaliteetseid looduslikke ja sünteetilisi kautšuki segusid täiustatud tugevduskihtidega. See disain tagab vastupidavuse korrosioonile, vananemisele ja äkilistele rõhutõusudele. Rõhutame sujuvat sisevooderdust, et minimeerida hõõrdekadu, parandades otseselt töötõhusust läga pumpamisel, süvendamisel ja vee väljalaskmisel.

Põhiparameetrid

Mõõtmete ja materjali koostise täpsus määrab meie tootevaliku. Allpool kirjeldame standardseid spetsifikatsioone, mis juhivad inseneride ja hankejuhtide valikut. Pange tähele, et iga parameetrit saab kohandada vastavalt projekti erinõuetele.

• Sisemise läbimõõdu vahemik:Alates 4 tolli (102 mm) kuni 48 tolli (1219 mm), mis katab enamiku tööstuslike imemis- ja tühjendusvajadustega.
• Rõhu reiting:Töörõhk 0,3 MPa kuni 2,5 MPa, purunemisrõhu ohutustegurid on tavaliselt 3:1 või 4:1 olenevalt rakendusest.

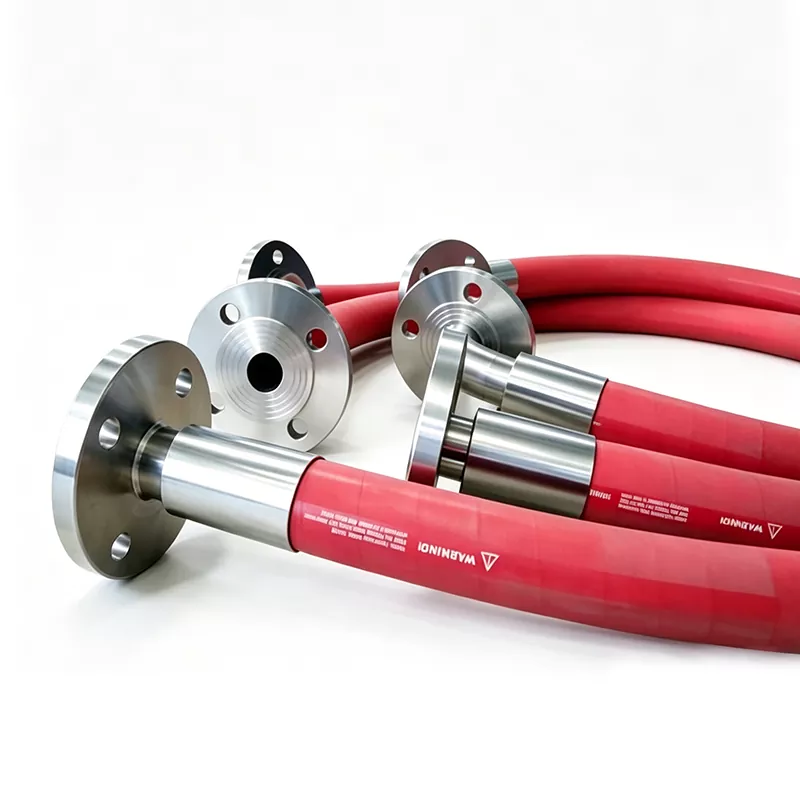

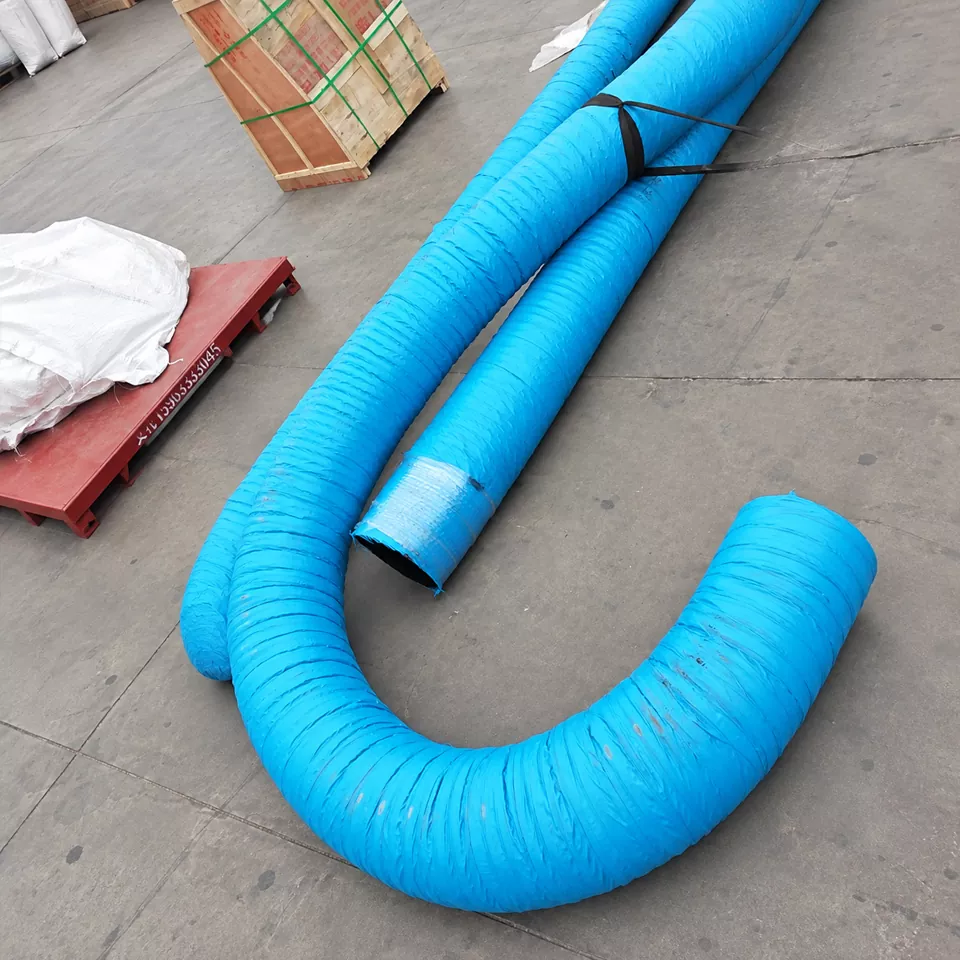

• Temperatuuritaluvus:Tavalised voolikud taluvad temperatuuri -20°C kuni 80°C, kuumuskindlad versioonid aga kuni 120°C auru või kuuma õli ülekandmiseks.
• Voodri materjal:Valikute hulgas on NR/SBR segu üldise hõõrdumise jaoks, NBR õlikindluse tagamiseks ning EPDM keemia- ja ilmastikukindluse tagamiseks.

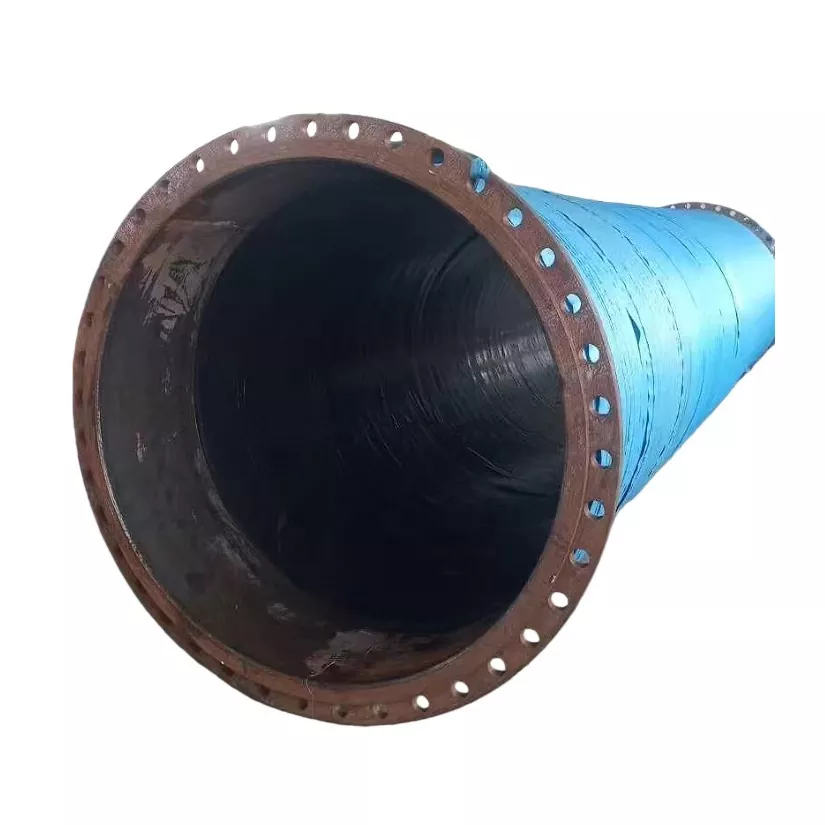

• Tugevduskihid:Kõrge tõmbetugevusega polüesterkangas, terastraadi spiraal või mitu tekstiilkihti, mis on kinnitatud kummiseina sisse, et tagada konstruktsiooni terviklikkus.
• Kaane omadused:Kulumiskindel, osoonikindel ja UV-stabiliseeritud sünteetiline kumm, mis kaitseb keskkonna kahjustamise eest.
• Pikkus Saadavus:Standardpikkused 20 meetrit või 61 meetrit, kohandatud lõigete ja ettevõttesiseselt valmistatud äärikuga koostudega.
• Vaakumhinnang:Täielik vaakumvõime imemisrakenduste jaoks, mille tagab vooliku seina integreeritud jäik spiraaltraat.

Rakendused erinevates tööstusharudes

JIDONGDA suure läbimõõduga kummivoolikutoodete mitmekülgsus tuleneb kohandatavast inseneritööst. Allpool on toodud peamised sektorid, kus need voolikud on hädavajalikud.

• Kaevandamine ja mineraalide töötlemine:Aheraine, kontsentreeritud läga ja töötlemisvee transportimine pikkade vahemaade taha. Kulumiskindel vooder talub teravaid, raskeid osakesi ilma kiire kulumiseta.

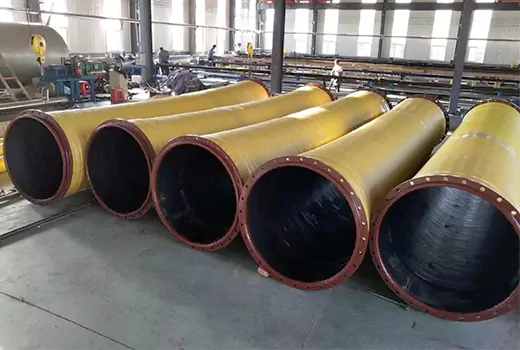

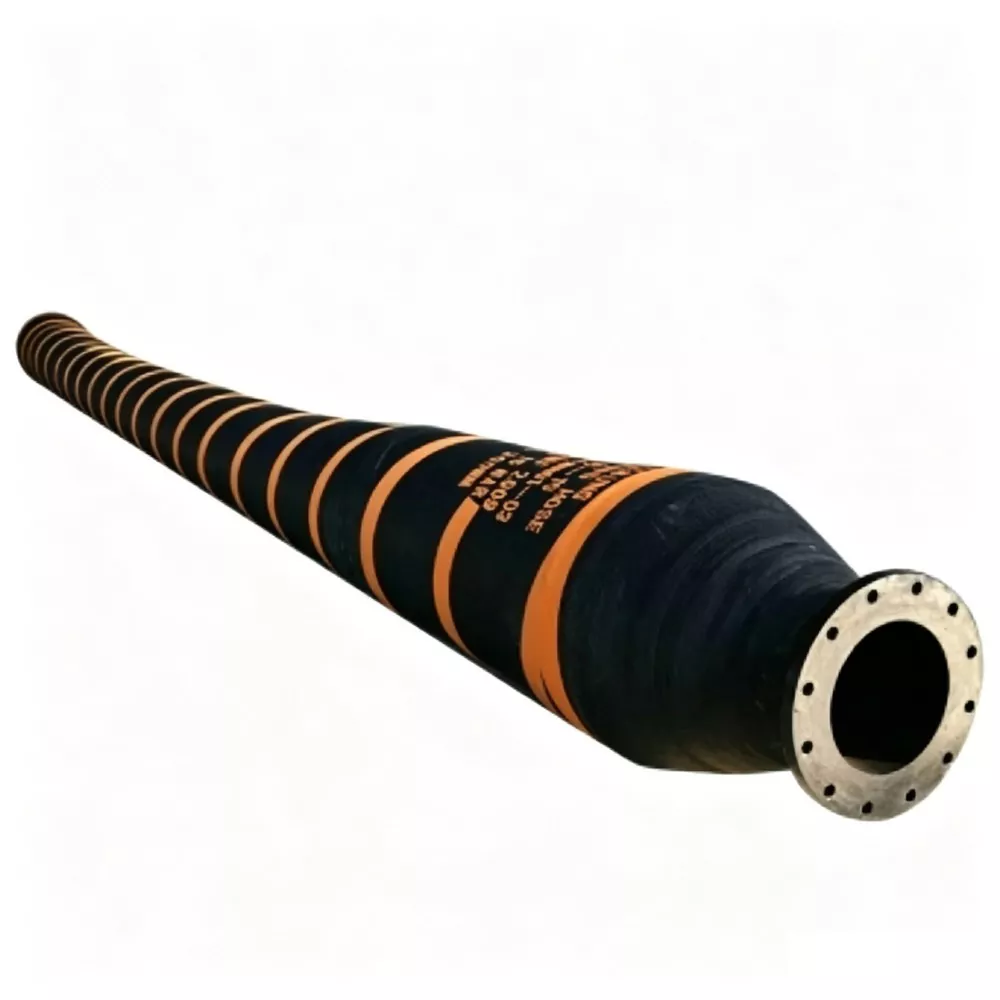

• Süvendustööd:Liiva, kruusa ja muda imemine ja ärajuhtimine jõgedest, sadamatest ja merepõhjast. Vooliku paindlikkus mahutab süvenduslaevade ja ujuvate torujuhtmete pideva liikumise.
• Põllumajanduslik niisutus ja drenaaž:Suuremahuline vee ülekandmine reservuaaridest põldudele, samuti üleujutustõrje pumpamine. Vooliku kerge konstruktsioon selle ava suuruse suhtes lihtsustab kasutuselevõttu ja väljavõtmist.
• Ehitusplatsi veetustamine:Põhja- või sademevee eemaldamine kaevetöödest, vundamentidest ja tunnelitest. Täielik vaakumväärtus tagab ühtlase imemise isegi kõrgete tõstenõuete korral.

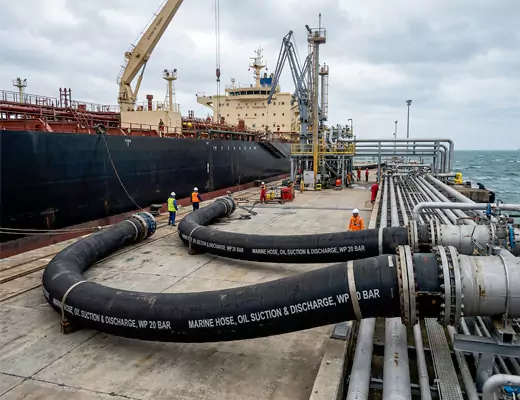

• Mere- ja avamere:Ballastvee ülekanne, pilsipumpamine ja reageerimine õlireostuse korral. Spetsiaalsed õlikindlad ja tulekindlad katted vastavad rangetele meresõiduohutuse eeskirjadele.
• Tööstuslike vedeljäätmete käitlemine:Korrodeeriva heitvee ja keemiliste kõrvalsaaduste käitlemine puhastites. EPDM vooderdised tagavad suurepärase vastupidavuse paljudele pH tasemetele.
• Elektritootmine:Soojuselektrijaamade jahutusvee sisse- ja väljalaskeliinid. Voolikud taluvad pidevat veevoolu ja mõõdukaid temperatuure ilma katlakivi tekke või lagunemiseta.

JIDONGDA vooliku tarnijaks valimise eelised

Suure läbimõõduga kummivooliku tarnija valimine hõlmab rohkem kui ainult toote enda hindamist. JIDONGDA ühendab teenuse, testimise ja logistika, et tagada täielik töökindlus.

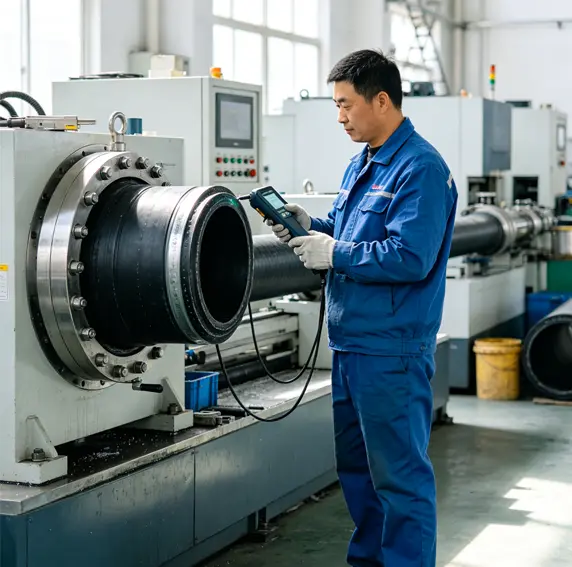

• Tehase otsene kvaliteedikontroll:Meie ettevõttesisene labor viib iga päev läbi reomeetriteste, tõmbetugevuse analüüsi ja kulumiskindluse katseid. Kliendid saavad iga saadetise juurde üksikasjalikud testisertifikaadid.
• Kohandatud tehniline tugi:Kasutame insenere, et hinnata kohapealseid tingimusi, soovitada optimaalseid voolikukonfiguratsioone ja kavandada spetsiaalsed otsaühendused, mis vähendavad paigaldamise keerukust.
• Ülemaailmsed logistikaeksperdid:Voolikud pakitakse kaitsvatesse ümbristesse ja tarnitakse hulgi- või konteinermeetodil ükskõik millisesse maailma suuremasse sadamasse. Meie dokumentatsioonimeeskond tagab sujuva tollivormistuse.
• Konkurentsivõimeline omamise kogukulu:Pikendatud hooldusvälbad ja madalad hooldusvajadused kompenseerivad esialgse investeeringu. Paljud kliendid teatavad, et kasutusiga on kolm kuni viis korda pikem kui tavaliste alternatiividega.
• Kiire prototüübi arendamine:Unikaalsete projektide jaoks saame valmistada näidisvoolikuid 15 päeva jooksul, võimaldades välikatseid enne täismahus tootmise alustamist.

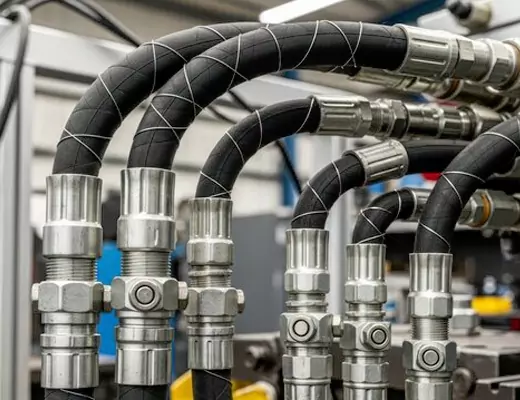

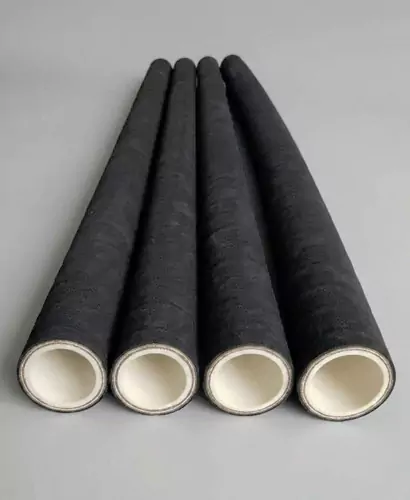

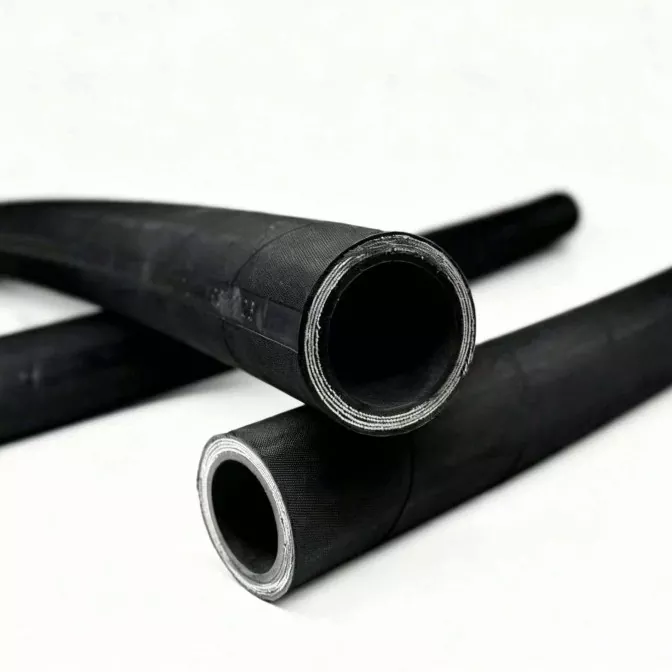

Kõrgsurve kummivoolikon lugematute tööstuslike, hüdrauliliste ja pneumaatiliste süsteemide kriitilise tähtsusega komponent. Selle võime edastada vedelikke, gaase ja abrasiivseid materjale äärmusliku rõhu all, säilitades samal ajal paindlikkuse, muudab selle asendamatuks. Nende voolikute taga olevate konstruktsiooniparameetrite, materjali koostise ja tugevdustehnoloogiate mõistmine on õige toote valimiseks ja tööohutuse tagamiseks hädavajalik.

Põhikonstruktsioon

Iga kõrgsurve kummivoolik on ehitatud ümber kolmekihilise konstruktsiooni, mis on loodud vastupidavuse ja töökindluse tagamiseks pinge all. Sisemine toru, tugevduskiht ja väliskate töötavad koos, et taluda tugevat töörõhku, taluda keemilist lagunemist ja taluda keskkonna kulumist.

• Sisemine toru:Valmistatud sünteetilistest kummiühenditest nagu NBR (nitriil), EPDM, SBR või neopreen. Valik sõltub transporditavast vedelikust. NBR paistab silma õli- ja kütusekindlusega, samas kui EPDM saab hakkama kõrge temperatuuriga vee ja auruga. JIDONGDA kasutab kohandatud segatud ühendeid, et saavutada optimaalne ühilduvus hüdraulikaõlide, veepõhiste vedelike ja agressiivsete kemikaalidega.
• Tugevduskiht:See on survet kandva võime tuum. Kummi sisse on põimitud mitu kihti suure tõmbetugevusega terastraadist punutist või spiraalselt keritud terastraati. Mõnel kujundusel kasutatakse mõõduka surve saavutamiseks tekstiilpunutisi. Äärmiselt kõrge rõhu nõuete korral on levinud neli või kuus kihti spiraaltraadi tugevdust. JIDONGDA voolikutel on täpselt kontrollitud punumisnurgad ja traadi pinged, et maksimeerida purunemistugevust, säilitades samal ajal paindlikkuse.
• Välimine kate:Tagab kulumiskindluse, osooni-, ilmastiku- ja õlikindluse. Tavaliselt valmistatud neopreenist või sünteetilisest kummist koos täiendava pinnatöötlusega. JIDONGDA kaaned on kujundatud sileda või mähitud viimistlusega ning kaevandusrakenduste jaoks on saadaval spetsiaalsed MSHA poolt heaks kiidetud katted.

Korduma kippuvad küsimused

Milliseid ohutustegureid peaksin kõrgsurve kummivooliku valimisel järgima?

Tööstusstandard on 4:1 ohutustegur purunemisrõhu ja maksimaalse töörõhu vahel. Kuid dünaamilised rakendused, millel on rõhutõus või impulsitsüklid, nõuavad sageli kõrgemat tegurit, näiteks 5:1 või 6:1.JIDONGDAinsenerimeeskond aitab arvutada õige ohutusvaru pumba pulsatsiooni, kiirenduse ja süsteemi rõhuprofiili põhjal. Ärge kunagi ületage tootja avaldatud töörõhku ja kaaluge alati temperatuuri alandamist.

Kuidas mõjutab temperatuur kummivooliku jõudlust?

Temperatuuri tõustes kummisegud pehmenevad ja armatuuri tugevus võib väheneda. Näiteks NBR-voolik, mille nimirõhk on 4000 psi 100 °C juures, võib 120 °C juures taluda ainult 3200 psi. JIDONGDA pakub oma tehnilistes kataloogides alandamiskõveraid. Pidevaks kasutamiseks kõrgel temperatuuril üle 120°C kaaluge HNBR- või EPDM-sisekummidega voolikuid ja korralikku isolatsiooni. Madal temperatuur võib muuta kummi rabedaks; nimiväärtusega -40°F voolikut tuleb selle piiri lähedal siiski ettevaatlikult käsitseda.

Millistele standarditele JIDONGDA kummivoolikud vastavad?

JIDONGDA voolikud on toodetud nii, et need vastavad standarditele SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 ja DIN 20022/20023 või ületavad neid. Paljudel voolikutel on kaevandamiseks ka MSHA kinnitus. Täielikud sertifikaadid ja partii testimise aruanded esitatakse nõudmisel.

Kuidas õigesti mõõta kõrgsurve kummivooliku pikkust?

Mõõtke tihenduspinnast tihenduspinnani piki vooliku keskjoont, kaasa arvatud kinnitusotsad. Lubage painutusi ja soojuspaisumist. JIDONGDA pakub mõõtmisjuhendit ja saab kohapeal valmistada kohandatud komplekte. Õige pikkuse kasutamine väldib liitmike liigset pinget ja pikendab kasutusiga.

Mis põhjustab kummivooliku rikkeid ja kuidas seda vältida?

Levinud rikkerežiimid on järgmised: toru sisemine erosioon vedeliku suurest kiirusest (soovitatud voolu ületamine), tugevduse väsimine ülemäärase rõhu tõusust, väline hõõrdumine muude voolikute või masinaosade vastu ja keemiline kokkusobimatus, mis põhjustab turset või kõvenemist. Ennetage tõrkeid, kasutades JIDONGDA rakenduse töölehte, et sobitada voolik vedeliku ja rõhuga, paigaldada karmidesse kohtadesse kaitsehülsid või voolikukaitsed ja rakendada regulaarset kontrollirežiimi.

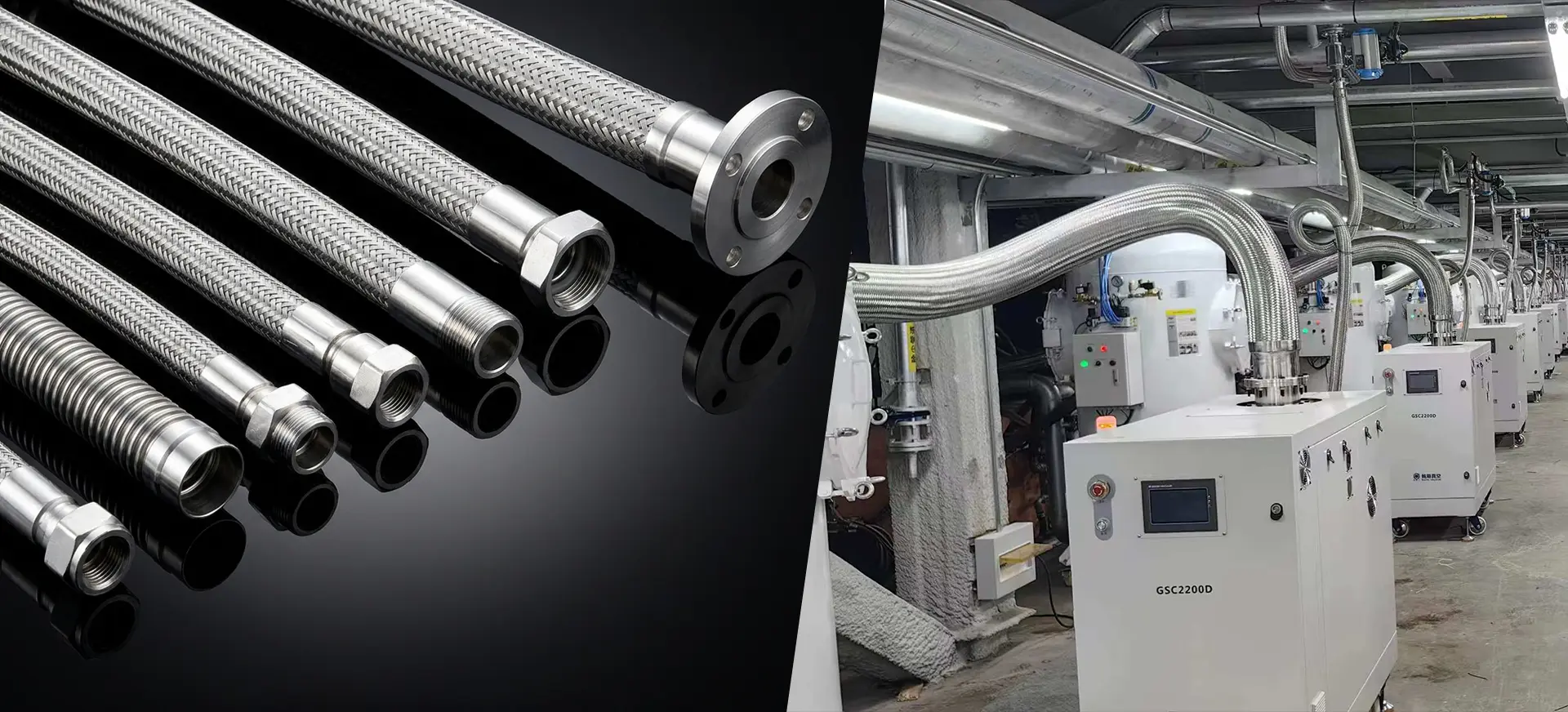

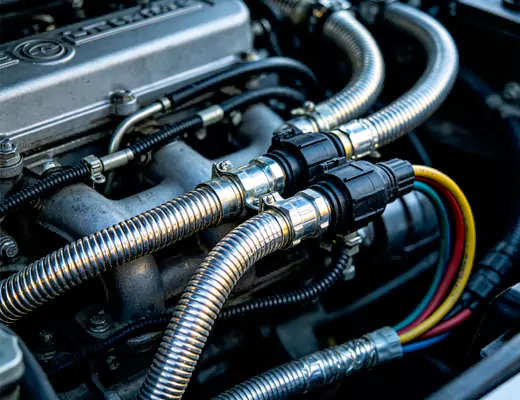

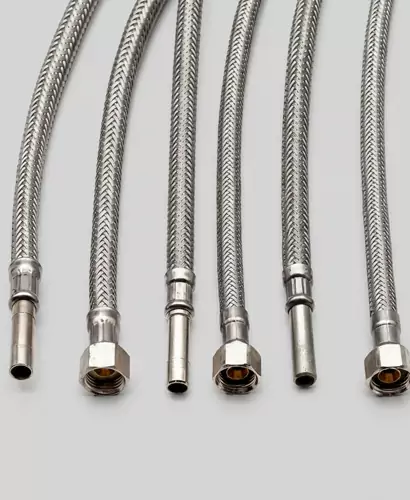

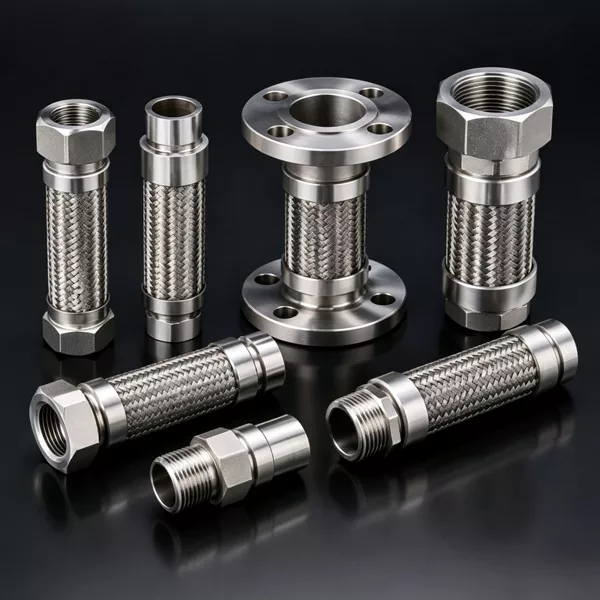

TheMetallist vooliktoimib põhikomponendina lugematutes tööstuslikes, kaubanduslikes ja elamutes kasutatavates vedelikuülekandesüsteemides. Need painduvad torud, mis on konstrueeritud nii, et need neelavad vibratsiooni, kompenseerivad soojuspaisumist ja korrigeerivad nihkeid, tagavad ohutu ja usaldusväärse töö nõudlikes tingimustes.JIDONGDAon täiustanud metallvoolikusõlmede projekteerimist ja tootmist range materjalivaliku, täpse gofreerimisprotsessi ja põhjaliku otsaliitmike integreerimise kaudu.

Toote peamised parameetrid ja konfiguratsioonid

• Nimiläbimõõt (DN): ulatub DN6 (1/4 tolli) kuni DN300 (12 tolli) ja kaugemale suuremahuliste tööstuslike torustike jaoks.
• Töörõhk (PW): Tavaliselt täisvaakumist kuni 350 baarini, sõltuvalt läbimõõdust, punutise kihtide arvust ja lainepapi paksusest.
• Purskerõhk (PB): konstrueeritud standardkoostude töörõhu suhtes ohutusteguriga 4:1.
• Temperatuurivahemik: Standardsed roostevabast terasest sõlmed töötavad vahemikus -200°C kuni +600°C; kõrge temperatuuriga sulamid pikendavad seda kuni 800 °C või rohkem.
• Painde raadius: Staatilised ja dünaamilised minimaalsed painderaadiused on määratud läbimõõdu kohta, et vältida ülepinget.
• Paindlikkus ja käigu pikkus: Määratletakse aksiaalse kokkusurumise, pikenemise, külgsuunalise nihke suutlikkuse ja nurkliikumise järgi.
• Otsaliitmikud: Äärikuga, keermestatud, keevisotsad, sanitaar-, nukk- või kohandatud kujundused.

Korduma kippuvad küsimused

Mis vahe on rõngakujulisel ja spiraalsel gofreeritud metallvoolikul ning mida JIDONGDA soovitab?

Rõngakujuline gofreeritud voolik koosneb mitmest ühtlastest paralleelsetest rõngastest, mis pakuvad paremat paindlikkust, tihedamat painderaadiust ja suuremat survevõimet tänu tõhusamale punutise tugevdamisele. Spiraalsel gofreeritud voolikul on pidev spiraalne profiil, mis tagab üldiselt madalama paindlikkuse ja rõhu, kuid mõnikord madalamad kulud mittekriitiliste staatiliste rakenduste jaoks. JIDONGDA toodab peamiselt rõngakujulist gofreeritud voolikut, kuna see tagab parema üldise jõudluse, pikema väsimuse ja ühilduvuse täisvaakumtingimustega. Rakenduste jaoks, mis ei nõua suurt paindlikkust, saab nõudmisel pärast hoolikat inseneriülevaatust tarnida spiraalseid versioone.

Kuidas määrata vibratsiooni neeldumiseks vajaliku metallvoolikusõlme õiget pikkust?

Vibratsiooni neeldumiseks peab koost olema piisavalt pikk, et pealepandud liikumine ei sunniks voolikut painduma alla selle dünaamilise minimaalse painderaadiuse. Pingeline pikkus – vooliku osa, millel ei ole otsaliitmike piiranguid – peaks lihtsa külgvibratsiooni jaoks olema vähemalt 10 korda suurem nimiläbimõõdust ja pikem, kui nii vibratsiooni amplituud kui ka sagedus on kõrged. JIDONGDA rakendusinsenerid saavad teie nihkeandmete põhjal liikumisanalüüsi teha, et soovitada täpset vajalikku vaba pikkust, vältides enneaegset väsimust.

Kas metallvoolikut saab kasutada täisvaakumis ilma kokku kukkumata?

Jah, JIDONGDA rõngakujulised gofreeritud voolikud, millel on täielik punutise katvus, on mõeldud täielikuks vaakumteenuseks. Laineprofiil on spetsiaalselt konstrueeritud nii, et välimine punutis hoiab ära vingerdamise või paindumise, kui siserõhk langeb alla atmosfäärirõhu. Kriitiliste kõrgvaakumrakenduste puhul kõrgel temperatuuril tuleks süsteem üle vaadata, et veenduda, et materjal säilitab piisava tugevuse. Sellistel juhtudel võib konstruktsiooni stabiilsuse tagamiseks lisada vooderdise.

Mis põhjustab palmikute kulumist ja kuidas seda vältida?

Punutise kulumine tuleneb peamiselt hõõrdumisest külgnevate konstruktsioonide vastu, hõõrdumisest liigsest liikumisest või punutise ja lainelise südamiku vahelisest närbumisest. Punutistevaheline kontakt tsüklilise liikumise ajal võib samuti põhjustada lokaalset kulumist. Ennetavad meetmed hõlmavad vooliku paigaldamist piisava vahega, kaitsvate väliskatete (nt blokeeritud soomuste või silikoonist mantlite) kasutamist ning selliste paigalduspaigutuste vältimist, mis põhjustavad punutise või punutise ja konstruktsiooni kontakti. JIDONGDA saab tehases paigaldada kaitseümbrised, mis pikendavad oluliselt koostu kasutusiga abrasiivsetes keskkondades.

Kuidas JIDONGDA komplekte enne saatmist testitakse?

Iga koost läbib hüdrostaatilise rõhu testi 1,5-kordsel nimitöörõhul ja rahvusvahelistele standarditele vastava säilivusajaga. Gaasiteenistuse jaoks viiakse läbi pneumaatiline test kontrollitud tingimustes. Soovi korral on saadaval täiendavad mittepurustavad testid, nagu keevisõmbluste värvi läbitungimise kontroll, materjali positiivne tuvastamine (PMI) ja heeliumi lekke tuvastamine. Iga tootmispartii näidiskomplektide katkestusteste tehakse regulaarselt, et kinnitada projekteerimismarginaale. Vastavussertifikaadid ja katseprotokollid on standarddokumentatsioon.

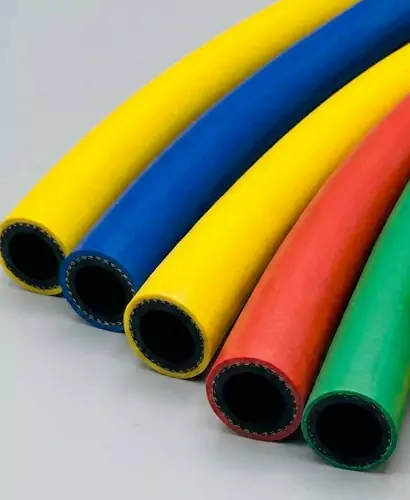

TheMittemetallist voolikon tänapäevaste vedelike käitlemise, kemikaalide ülekande, pneumaatilise transportimise ja vaakumsüsteemide põhikomponent. Täiustatud polümeeridest, elastomeeridest ja tugevdatud komposiitidest valmistatud mittemetallist voolik ületab paljud jäiga metalltorustiku ja painduvate metallvoolikute piirangud, nagu korrosioon, väsimuspraod ja liigne kaal. JIDONGDA on kahe aastakümne jooksul täiustanud mittemetallist voolikute disaini ja tootmist, pakkudes tooteid, mis ühendavad endas suure paindlikkuse, erakordse keemilise vastupidavuse ja pika kasutusea.

Põhilised eelised

• Suurepärane korrosioonikindlus:Termoplast- ja elastomeervooderdised on oma olemuselt vastupidavad hapetele, leelistele, lahustitele ja soolalahustele, mis lagundavad kiiresti roostevaba terast ja tsingitud terast.
• Kerge konstruktsioon:Mittemetallist voolikukomplektid kaaluvad sageli 60–70% vähem kui samaväärsed metallvoolikud, vähendades konstruktsioonikoormust ja võimaldades kohapeal kiiremat käsitsi teisaldamist.
• Väsimuse ja vibratsiooni summutamine:Polümeerstruktuurid neelavad pulsatsioone, veehaamrit ja mehaanilist vibratsiooni, hoides ära ühenduspunktides enneaegse rikke.
• Elektriisolatsioon:Paljud mittemetallilised materjalid pakuvad suurt dielektrilist tugevust, muutes need ideaalseks kasutamiseks trafode, raudtee veoseadmete ja plahvatusohtlike keskkondade läheduses.
• Tugevam painderaadius:Mittemetallist komposiitvooliku konstruktsioon võimaldab painutada ilma paindumiseta, lihtsustades paigaldamist kitsastesse kohtadesse.
• Hügieenilised ja sileda avaga valikud:PTFE-, silikoon- ja toidukvaliteediga PVC-voolikud pakuvad äärmiselt siledaid sisepindu, mis takistavad bakterite kasvu, vastavad FDA ja EL 1935/2004 nõuetele ning hõlbustavad CIP/SIP puhastamist.

Rakendus

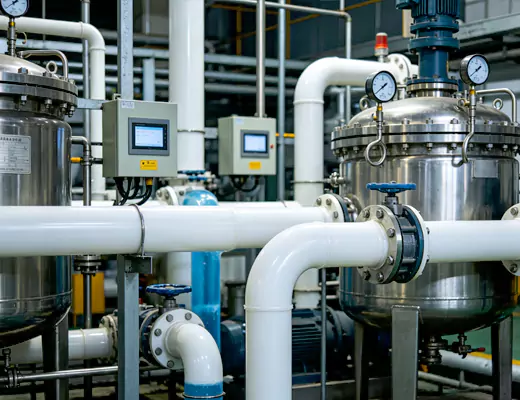

• Kemikaalide doseerimine ja ülekandmine:PTFE ja NBR voolikud edastavad ohutult kontsentreeritud happeid (HCl, H₂SO₄), seebikivi, lahusteid ja farmatseutilisi vahesaadusi ilma leostumise või lagunemiseta. Antistaatilise disainiga integreeritud maandusjuhtmed takistavad laengu kogunemist plahvatusohtlikus keskkonnas (ATEXi tsoon 1/2).
• Toit ja jook:Silikoonist ja polüuretaanist mittemetallist voolikud vastavad FDA ja EL toiduga kokkupuutumise eeskirjadele. Nad käitlevad piimatooteid, õlut, veini, toiduõlisid ja kõrge puhtusastmega vett, millel puudub kahjustus. Sileda avaga konstruktsioon võimaldab hügieenilisi ühendusi ja minimeerib toote kinnijäämist.
• Kõrge temperatuuriga aur ja kuum õli:Spetsiaalse seguga EPDM- ja silikoonvoolikud taluvad kuni 165°C küllastunud auru ja kuuma õli ülekannet, vähendades metalltorustikuga võrreldes isolatsiooninõudeid.
• Põllumajandus ja niisutus:PVC ja mittemetallist komposiitvoolikud on UV-stabiliseeritud ja vetikatele vastupidavad, tarnides vett ja vedelväetisi suurte pöörete ja tilgutisüsteemide kaudu. Nende kerge olemus võimaldab kiiret hooajalist kasutuselevõttu ja kättesaamist.
• Pneumaatiline ja vaakumtransport:Tugevdatud polüuretaan- ja UHMWPE voolikud käsitlevad abrasiivseid graanuleid, plastgraanuleid, saepuru ja pulbreid. Antistaatilised versioonid hajutavad ohutult staatilise elektri kogunemise kiire materjalivoo ajal.
• Mere- ja avamere:EPDM-i või neopreenkatetega mittemetallist voolikusõlmed on vastupidavad soolapritsmetele, UV-kiirgusele ja õlipritsmetele, toimides laevade ja platvormide joogiveetorudena, halli vee väljavooluna ja masinaruumi jahutusvedeliku ühendustena.
• Laboratoorium ja Biopharma:Ülipuhtad PTFE ja plaatinaga kõvendatud silikoonvoolikud on olulised WFI-silmuste, kromatograafia, kandja ülekande ja ühekordselt kasutatavate sõlmede jaoks biotöötluses, kus leostuvaid ja ekstraheeritavaid aineid tuleb minimeerida.

JIDONGDA kvaliteedikontroll ja kohandatud tootmine

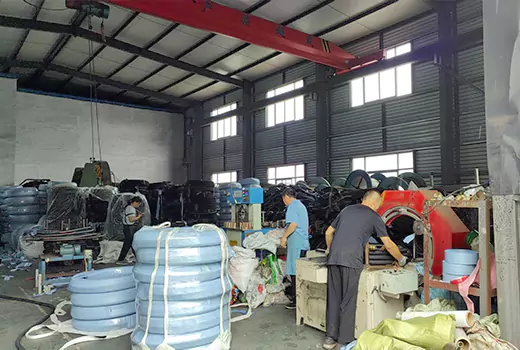

Iga mittemetallist voolik, mis väljubJIDONGDA tehason range protsessikontrolli tulemus, alates sissetuleva tooraine reoloogilisest analüüsist kuni lõpliku koostu purunemise testimiseni. Meie katsestendi võimalused hõlmavad hüdrostaatilise rõhu testimist kuni 400 baarini, vaakumi kokkuvarisemistesti, elektrilise järjepidevuse kontrolli (antistaatiliste klasside puhul) ja UV/osooniga kiirendatud vananemiskambreid. JIDONGDA-l on ISO 9001:2015 ja ISO 14001 sertifikaadid ning meie puhasruumikeskkond (klass 100 000) on pühendatud silikooni ja PTFE voolikute tootmisele biopharma klientidele. Pakume kiiret prototüüpimist kohandatud voolikumõõtmete, spetsiaalsete värvikatete, hübriidmaterjalide ja mitmest laminaadist konstruktsioonide jaoks, mida ükski standardkataloog ei suuda katta. Lühikesed tarneajad ja meie rakendusinseneride tehniline tugi teevad JIDONGDAst usaldusväärse partneri nii ülemaailmsetele edasimüüjatele kui ka originaalseadmete tootjatele.

Projektide puhul, mis nõuavad põhjalikku dokumentatsiooni, 3D-vooliku marsruutimise tuge või agressiivse kandja vastu näidistestimist, kutsub JIDONGDA teid võtma ühendust meie insenerimeeskonnaga ja esitama oma tehnilised andmed. Meie materjaliteadlased soovitavad optimaalset mittemetallist vooliku konfiguratsiooni ning pakuvad täielikku katseprotokolli ja elutsükli analüüsi, mis aitab teil saavutada töökindlust ilma kulukaid eksootilisi sulameid ülemäära määramata.
