JIDONGDAvarustabKahekeraline kummist paisumisvuuktööstuslike torujuhtmesüsteemide jaoks, mis nõuavad usaldusväärset vibratsiooniisolatsiooni, liikumise kompenseerimist ja ühenduse paindlikkust. Kahekeralise kummist korpuse, tugevdatud kangakihtide ja roostevabast terasest võrgukaitsega painduv komponent sobib nõudlike torustike jaoks, mis hõlmavad pumpasid, kompressoreid, veesüsteeme, õhku, õli, pehmeid kemikaale ja muid tööstuslikke vedelikke.
Topeltsfääriline paisumisvuuk on loodud torujuhtme liikumise neelamiseks, aidates samal ajal vähendada vibratsiooni ja pinget, mis on ühendatud seadmetelt torusüsteemi. Võrreldes ühekeralise struktuuriga pakub selle kahe sfääriline geomeetria täiendavat paindlikkust ja liikumise neeldumist. JIDONGDA pakub tugevdatud kummist paisumisvuuke, kasutades selliseid materjale nagu EPDM, NBR ja neopreen, mitmekihilise kangatugevduse ja välise roostevabast terasest võrgukihiga. Sõltuvalt konstruktsioonist võivad saadaolevad spetsifikatsioonid hõlmata rõhuklasse DN32–DN600, PN10/PN16/PN25 ja temperatuurivahemikke -20 °C kuni +120 °C, kõrgemate temperatuuride jaoks on saadaval spetsiaalsed ühendid.
Sisukord
- Mis on topeltkummist paisumisvuuk?
- Miks on see tööstuslike torustikusüsteemide puhul oluline?
- Kuidas on liigend ehitatud?
- Millised on peamised jõudluse eelised?
- Milliseid tehnilisi andmeid peaksid ostjad kontrollima?
- Kus seda kasutada saab?
- Kuidas peaksid ostjad valima õige mudeli?
- Mida tuleks paigaldamisel arvestada?
- Korduma kippuvad küsimused
- Kuidas saate taotleda kohandatud lahendust?
Mis on topeltkummist paisumisvuuk?

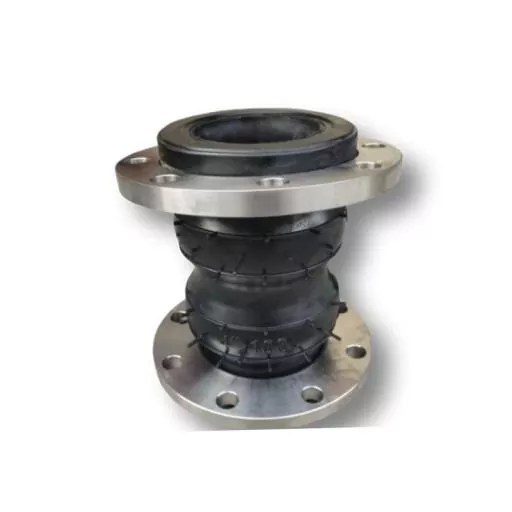

Topeltsfääriline kummist paisumisvuuk on painduv torujuhtmeühenduskomponent, mis koosneb kahest sfäärilisest kummist osast. Selle esmane eesmärk on kohandada liikumist ja vähendada vibratsiooni ülekandumist seadmete ja ühendatud torustike vahel.
Erinevalt jäikadest toruühendustest suudab painduv kummikonstruktsioon reageerida aksiaalsele, külgsuunalisele ja nurksele liikumisele. See muudab liitekoha eriti kasulikuks pöörlevate või edasi-tagasi liikuvate seadmete ümber, kus vibratsioon ja rõhukõikumised võivad tekitada torujuhtmetele täiendavat pinget.
Kahekeraline konfiguratsioon on eriti kasulik, kui torusüsteem nõuab suuremat paindlikkust ja vibratsiooni neeldumist, kui seda suudab pakkuda tavaline ühekeraline pistik. Sfääriline geomeetria jaotab liikumise läbi painduva kummikorpuse, selle asemel, et koondada kogu liikumine jäigasse ühenduspunkti.
Kummist paisumisvuuke võrdlevate ostjate jaoks tuleks kahekeralist konstruktsiooni hinnata vastavalt töörõhule, temperatuurile, kandjale, liikumisnõuetele, ääriku konfiguratsioonile ja paigaldustingimustele.
Miks on see tööstuslike torustikusüsteemide puhul oluline?
Tööstuslikud torujuhtmed puutuvad harva kokku täiesti staatiliste tingimustega. Pumbad käivituvad ja seiskuvad, kompressorid tekitavad mehaanilist vibratsiooni, vedelikud rõhukõikumisi ja temperatuurimuutused põhjustavad ühendatud komponentide laienemist või kokkutõmbumist.
Ilma piisava paindlikkuseta võivad need dünaamilised jõud üle kanda otse torudesse, äärikutesse, ventiilidesse, pumpadesse ja muudesse seadmetesse. Aja jooksul võib korduv laadimine põhjustada väsimust, ühenduspingeid, leket või komponentide enneaegset kulumist.
Paindlik paisumisvuuk aitab neid mõjusid isoleerida. Selle kummist korpus tagab kontrollitud liikumistsooni jäikade torustikuosade vahel, samas kui tugevduskihid toetavad konstruktsiooni töökoormuse all.
- Neelab seadmete tekitatud vibratsiooni.
- Kompenseerib torujuhtme liikumist.
- Aitab vähendada stressi kontsentratsiooni ühenduste ümber.
- Mahutab termilise liikumise ja paigaldustolerantsid.
- Toetab dünaamiliste torusüsteemide stabiilsemat tööd.
- Aitab kaitsta ühendatud seadmeid liigse vibratsiooni ülekande eest.
Kuidas on liigend ehitatud?
Painduva paisumisvuugi jõudlus sõltub suuresti selle geomeetriast, kummisegust, tugevdusstruktuurist ja ühenduse konstruktsioonist. Tüüpiline tugevdatud kahekeraline konfiguratsioon ühendab mitu funktsionaalset kihti.
Kahe sfääriga kummist korpus
Kahe sfääri geomeetria loob paindliku tööosa, mis on võimeline liikuma mitmes suunas. Kumer struktuur võimaldab ka deformatsiooni ilma täiesti jäigale ühendusele tuginemata.
Mitmekihiline kangatugevdus
Kummist korpusesse on lisatud kangatugevdus, et parandada survekindlust ja väsimuskindlust. Armatuurkonstruktsioon valitakse vastavalt nõutavale surveklassile ja kasutustingimustele.
Roostevabast terasest võrgukaitse
Väline roostevabast terasest võrgukiht võib pakkuda täiendavat mehaanilist kaitset ja konstruktsioonilist tuge. See on eriti väärtuslik keskkondades, kus paisumisvuuk puutub kokku dünaamilise koormuse ja korduva vibratsiooniga.
Äärikuga ühendus
Äärikuga otsad pakuvad praktilist meetodit painduva ühenduse ühendamiseks olemasoleva torustikuga. Õiged ääriku mõõtmed, poltide mustrid, tihendi valik ja joondamine on tihendusvõime säilitamiseks olulised.
Millised on peamised jõudluse eelised?
Kahe sfääriga kummist paisumisvuugi väärtus ulatub kaugemale torujuhtme lihtsast paindlikkusest. Selle konstruktsioon käsitleb mitmeid tööstuslike torustike süsteemides esinevaid tavalisi väljakutseid.
| Jõudlusfunktsioon | Tehnikakasu | Tüüpiline nõue |
|---|---|---|
| Topeltkera geomeetria | Pakub suuremat paindlikkust ja liigutuste neeldumist | Dünaamilised torustikusüsteemid |
| Kanga tugevdamine | Parandab survekindlust ja väsimuskindlust | Surve all olevad torujuhtmed |
| Roostevabast terasest võrk | Pakub täiendavat mehaanilist kaitset | Kõrge vibratsiooniga keskkonnad |
| Kummi paindlikkus | Vähendab vibratsiooni ülekannet | Pumbad ja kompressorid |
| Äärikuga ühendus | Toetab stabiilset paigaldust ja tihendamist | Tööstuslikud toruvõrgud |
| Kohandatud kummisegud | Võimaldab kohaneda erinevate meediumite ja temperatuuridega | Spetsiaalsed rakendused |
Need omadused muudavad toote sobivaks rakendusteks, kus tavaline jäik pistik ei pruugi pakkuda piisavalt paindlikkust või vibratsiooniisolatsiooni.
Milliseid tehnilisi andmeid peaksid ostjad kontrollima?
Painduva ühenduse valimine peaks algama tegelikest töötingimustest, mitte lihtsalt toru nimiläbimõõdu valimisest. Järgmised spetsifikatsioonid on eriti olulised kahekeralise konstruktsiooni hindamisel.
| Spetsifikatsioon | Saadaval / tüüpiline vahemik |
|---|---|
| Struktuur | Topeltsfääriline kummist korpus + kangastugevdus + roostevabast terasest võrk |
| Kummist materjalid | EPDM, NBR, neopreen, kohandatud ühendid |
| Tugevdamine | Mitmekihiline kangas ja roostevabast terasest traatvõrk |
| Töörõhk | PN10 / PN16 / PN25, olenevalt struktuurist |
| Temperatuurivahemik | -20°C kuni +120°C; spetsiaalsed ühendid kuni +150°C |
| Liikumine | Telje-, külg- ja nurgakompensatsioon |
| Nominaalsuurus | DN32–DN600; suuremad suurused saadaval kohandamisel |
| Ühendus | Äärikuga või eritellimusel valmistatud liitmikud |
| Ühilduv meedia | Vesi, õhk, õli, nõrgad kemikaalid ja tööstuslikud vedelikud |
Tegelik valik peaks alati põhinema kogu süsteemi ülesehitusel. Enne tootmist tuleb kinnitada rõhk, temperatuur, vedeliku koostis, liikumise amplituud, ääriku mõõtmed ja paigalduskeskkond.
Kus seda kasutada saab?
Kahe sfääriga painduv ühendus on eriti oluline torusüsteemide puhul, kus vibratsiooni, liikumist või mehaanilist pinget ei saa täielikult kõrvaldada.
Pumba- ja kompressorisüsteemid
Pumbad ja kompressorid on tavalised mehaanilise vibratsiooni allikad. Painduva ühenduse paigaldamine seadme lähedusse võib aidata piirata vibratsiooni ülekandumist ühendatud torujuhtmesse.
Vee ja vedeliku torustik
Veepuhastus, tööstuslik veeringlus ja üldised vedeliku transpordisüsteemid võivad kasutada kummist paisumisvuuke, et kohandada liikumist, säilitades samal ajal paindlikud ühendused.
Tööstusprotsesside liinid
Ühilduvaid õlisid, õhku, kergeid kemikaale ja muid tööstuslikke vedelikke transportivad süsteemid võivad vastavalt nõutavale kandjakindlusele kasutada erinevaid kummisegusid.
Keerulised torujuhtmete paigutused
Kui mitu torusektsiooni, seadmete ühendused ja konstruktsiooni tolerantsid tekitavad joondusprobleeme, võib õigesti valitud painduv liitmik pakkuda täiendavat liikumisvõimet.
Kuidas peaksid ostjad valima õige mudeli?
Hankemeeskonnad peaksid pakkumist taotledes esitama üksikasjalikku tegevusteavet. See võimaldab tootjal sobitada kummisegu, tugevdus, suurus, surveaste ja ühenduse konfiguratsioon tegeliku rakendusega.
- Kinnitage toru läbimõõt:Määrake nõutav DN või toru nimisuurus.
- Kontrollige töörõhku:Valige tavaliste ja mööduvate töötingimuste jaoks sobiv rõhuklass.
- Määrake töötemperatuur:Võtke arvesse nii normaalset temperatuuri kui ka potentsiaalset tipptemperatuuri.
- Määrake meedium:Vesi, õli, õhk, kemikaalid ja muud vedelikud võivad vajada erinevaid kummiühendeid.
- Liikumise mõõtmine:Määrake eeldatav telg-, külg- ja nurkliikumine.
- Kinnitage ääriku mõõtmed:Poltide aukude mustrid ja ühenduse mõõtmed peavad vastama torujuhtmele.
- Kaaluge paigalduskeskkonda:Kokkupuude välitingimustes, vibratsiooni intensiivsus ja ümbritsevad seadmed võivad lõplikku konfiguratsiooni mõjutada.
Nende üksikasjade varajane esitamine võib vähendada spetsifikatsioonivigu ja muuta OEM-i kohandamise tõhusamaks.
Mida tuleks paigaldamisel arvestada?
Isegi korralikult projekteeritud paisumisvuuk nõuab õiget paigaldust. Painduvat korpust ei tohiks käsitleda toru õige toe või joondamise asendajana.
- Enne poltide pingutamist kontrollige ääriku joondamist.
- Kasutage sobivaid tihendeid ja õigesti määratud kinnitusvahendeid.
- Vältige paigaldamise ajal liigset venitamist, kokkusurumist või keeramist.
- Veenduge, et külgnevad torud oleksid korralikult toestatud.
- Vältige teravate esemete või väliste osade kahjustamist kummist korpust.
- Veenduge, et töö liikumine jääb kavandatud kompensatsioonivahemikku.
- Kontrollige liigendit perioodiliselt nähtava kulumise, pragude, deformatsiooni või ühendusprobleemide suhtes.
Õige paigaldamine aitab liigendil töötada vastavalt selle kavandatud konstruktsioonile ja võib vähendada painduva elemendi tarbetut mehaanilist koormust.
Korduma kippuvad küsimused
1. Mis on topeltkummist paisumisvuugi peamine eelis?
Peamine funktsionaalne eelis on selle võime tagada kahekeralise painduva struktuuri kaudu suurem liikumise neeldumine ja vibratsiooniisolatsioon.
2. Milliseid materjale on kummikorpuse jaoks saadaval?
Levinud materjalivalikute hulka kuuluvad EPDM, NBR ja neopreen. Kohandatud kummisegude kasutamist võib kaaluda ka siis, kui töökeskkond või temperatuur nõuab kindlat koostist.
3. Millised rõhuklassid on saadaval?
Sõltuvalt struktuurist ja rakendusnõuetest saab konfiguratsioone kavandada töörõhuklasside PN10, PN16 või PN25 jaoks.
4. Milliseid suurusi saab kohandada?
Viidatud tootevalik hõlmab DN32 kuni DN600, samas võib kaaluda suuremaid suurusi vastavalt projekti nõuetele ja tehnilistele spetsifikatsioonidele.
5. Kas seda saab kasutada pumpade ja kompressorite läheduses?
Jah. Pumbad ja kompressorid on tüüpilised paigalduskohad, kuna need masinad võivad tekitada vibratsiooni ja dünaamilisi koormusi, mis tuleb ühendatud torujuhtmetest eraldada.
6. Kas ühenduse tüüpi saab kohandada?
Jah. Saadaval on äärikühendused ja eritellimusel valmistatud liitmikud saab välja töötada vastavalt torujuhtme konfiguratsioonile ja projekti nõuetele.
Kuidas saate taotleda kohandatud lahendust?
Tööstuslike ostjate jaoks on õige painduva liigendi valimine toote spetsifikatsioonide ja süsteemiehituse kombinatsioon. JIDONGDA pakub kohandatud kummist paisumisvuukide lahendusi, mis hõlmavad erinevat läbimõõtu, kummisegusid, tugevduskonstruktsioone, survenõudeid ja ühenduskonfiguratsioone. Hinnapakkumist taotledes esitage võimaluse korral toru suurus, töörõhk, temperatuur, kandja, liikumisnõuded, ääriku mõõtmed ja rakenduskeskkond. Need üksikasjad võimaldavad tootjal sobivat konfiguratsiooni täpsemalt hinnata.
Kui hankite usaldusväärset paindlikku ühendust pumba, kompressori, veetorustiku, tööstusliku protsessisüsteemi või muu nõudliku rakenduse jaoks,võtke meiega ühendustet arutada JIDONGDAga oma töötingimusi, kohandamisnõudeid, tehnilisi spetsifikatsioone ja hulgitellimuste vajadusi.
