Artikli kokkuvõte: A gofreeritud metallist paisumisvuuktagab kontrollitud paindlikkuse tööstuslikele torustikele, mis on avatud soojuspaisumisele, vibratsioonile, rõhu kõikumisele ja mehaanilisele liikumisele. Kasutades gofreeritud roostevabast terasest lõõtsakonstruktsiooni, saab see kompenseerida telg-, külg- ja nurknihet, aidates samal ajal vähendada keevisõmbluse väsimust, ääriku leket ja pingega seotud deformatsioone. See juhend selgitab selle tööpõhimõtet, põhispetsifikatsioone, materjalivalikuid, rakendusi, valikutegureid ja eeliseid nõudlike torujuhtmesüsteemide jaoks.
Sisukord
- Mis on gofreeritud metallist paisumisvuuk?
- Kuidas see tööstuslikes torustikes töötab?
- Millised on peamised tehnilised andmed?
- Millised on peamised eelised?
- Kus seda tavaliselt kasutatakse?
- Kuidas valida õige toode?
- Korduma kippuvad küsimused
- Viimased Mõtted

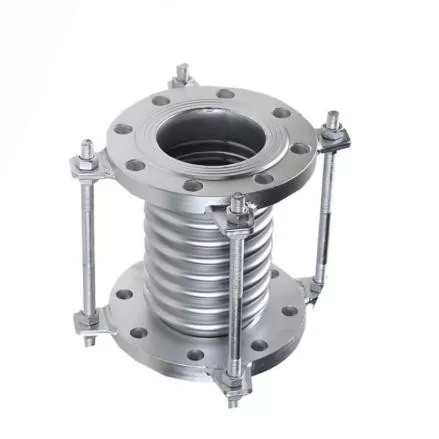

Mis on gofreeritud metallist paisumisvuuk?
JIDONGDAtarvikud aGofreeritud metallist paisumisvuukloodud pakkuma tööstuslikele torustikele kontrollitud paindlikkust ilma konstruktsiooni stabiilsust ohverdamata. Selle gofreeritud lõõtsakonstruktsioon võimaldab torujuhtmel kohanduda temperatuurimuutustest, seadmete vibratsioonist, rõhukõikumistest ja mehaanilisest pingest põhjustatud liikumistega.
Erinevalt jäigast toruosast loob paisumisvuuk torusüsteemis teadlikult painduva ala. Kui torujuhe soojeneb või jahtub, võivad selle pikkus ja asend muutuda. Kui need liigutused on vaoshoitud, võib keevisõmbluste, äärikute, ventiilide, pumpade ja ühendatud seadmete ümber koguneda liigne pinge. Korralikult konstrueeritud metallist paisumisvuuk aitab neid liikumisi absorbeerida enne, kui need muutuvad kahjustavaks koormuseks.
Ostjatel, kes hindavad tööstuslikke metallist paisumisvuuke, tuleks arvesse võtta lõõtsa materjali, liikumisnõudeid, rõhumäära, temperatuurivahemikku, ühendusviisi ja paigalduskeskkonda.
Kuidas see tööstuslikes torustikes töötab?
Tööpõhimõte põhineb gofreeritud metallist lõõtsa kontrollitud elastsel deformatsioonil. Mitu keerdkäiku võimaldavad lõõtsal ühendatud torustiku liikumisel painduda, samal ajal kui metallkonstruktsioon säilitab rõhupiiri.
Soojuspaisumise kompenseerimine
Kõrge temperatuuriga torujuhtmed laienevad protsessi temperatuuri tõustes ja tõmbuvad kokku, kui need langevad. Auru-, katla-, kemikaali-, õli- ja termovedeliku süsteemides võivad korduvad temperatuuritsüklid tekitada märkimisväärseid liikumisi. Gofreeritud lõõts neelab selle nihke ja vähendab jäikadele toruosadele ülekantavat pinget.
Mehaaniline ja vibratsiooni kompenseerimine
Tööstusseadmed, nagu pumbad, kompressorid, ventilaatorid, turbiinid ja pöörlevad masinad, võivad tekitada ühendatud torustike vibratsiooni. Sobivalt konstrueeritud paisumisvuuk võimaldab reguleeritud liikumist ja aitab vältida vibratsiooni otsekandumist jäikade toruühenduste kaudu.
Mitmesuunaline liikumine
Sõltuvalt süsteemi konstruktsioonist võivad metallist paisumisvuugid kompenseerida kolme peamist liikumiskategooriat:
- Aksiaalne liikumine:kokkusurumine või pikendamine piki toru telge.
- Külgmine liikumine:ühendatud toruosade nihe külgsuunas.
- Nurga liikumine:pöörlev liikumine ühendatud torustikuosade vahel.
Millised on peamised tehnilised andmed?
Paisumisvuugi valimine peaks algama tegelikest töötingimustest, mitte lihtsalt toru nimisuuruse valimisest. JIDONGDA tooteteave hõlmab erineva materjali ja ühenduskonfiguratsiooniga roostevabast terasest lõõtsasid tööstuslikeks rakendusteks.
| Parameeter | Tüüpiline spetsifikatsioon | Tehniline kaalutlus |
|---|---|---|
| Lõõtsa struktuur | Gofreeritud roostevabast terasest lõõts | Tagab kontrollitud paindlikkuse ja liigutuste kompensatsiooni |
| Materjal | SS304 / SS316 / SS321 / kohandatud sulamid | Valige vastavalt temperatuurile, korrosioonile ja kandja ühilduvusele |
| Töörõhk | PN10–PN40, olenevalt konstruktsioonist | Peab vastama tegelikele töö- ja rõhutingimustele |
| Temperatuurivahemik | -80°C kuni +600°C, olenevalt materjalist | Materjali klass ja disain määravad kasutatava temperatuuri piirid |
| Liikumine | Aksiaalne / külgmine / nurk | Enne valikut tuleks arvutada liikumise tüüp ja suurus |
| Suurus | DN15–DN300 | Keermestatud versioonid hõlmavad tavaliselt väiksemat läbimõõtu |
| Ühendused | Keermestatud / ääristatud / keevitatud | Valige vastavalt torustiku paigutusele ja paigaldusnõuetele |
| Ühilduv meedia | Aur / kuum vesi / õli / gaas / keemilised vedelikud | Kinnitage materjali ühilduvus tegeliku kandjaga |
Iga projekti puhul tuleks kinnitada tegelik rõhk, temperatuur, liikumine, tsükli sagedus ja väsimusnõuded. Kohandatud disainilahendusi võib kaaluda, kui standardkonfiguratsioonid ei vasta paigaldustingimustele.
Millised on peamised eelised?
1. Usaldusväärne jõudlus kõrgetel temperatuuridel
Metallist lõõtsad sobivad eriti hästi rakendusteks, kus temperatuurid ületavad paljude tavaliste painduvate komponentide praktilist töövahemikku. Sõltuvalt materjali valikust ja disainist võib roostevabast terasest konstruktsioon toetada nõudlikke termilisi keskkondi.
2. Torujuhtme pinge vähendamine
Termiline liikumine võib järk-järgult tekitada ülemääraseid koormusi fikseeritud punktides ja seadmete ühendustes. Võttes kasutusele kontrollitud paindlikkuse, aitab paisumisvuuk liikumist ümber jaotada ja vähendada stressi kontsentratsiooni kriitilistes piirkondades.
3. Parem vibratsioonikindlus
Kui masinad tekitavad pidevat või vahelduvat vibratsiooni, võib painduv metallühendus aidata isoleerida liikumist seadmete ja torustike vahel. See võib aidata parandada süsteemi stabiilsust, kui liigend on õigesti valitud ja paigaldatud.
4. Paindlikud paigaldusvalikud
Keermestatud, äärikuga ja keevitatud konfiguratsioonid võimaldavad integreerida paisumisvuugid erinevatesse torujuhtmete arhitektuuridesse. Väikese läbimõõduga keermestatud tooted võivad olla kasulikud kompaktsete seadmete ühenduste jaoks, samas kui äärikuga ja keevitatud konstruktsioonid sobivad suuremate tööstuslike torustike süsteemidega.
5. Pikaajaline tsükliline jõudlus
Tööstuslikud torustikud võivad oma tööea jooksul läbida tuhandeid kütte- ja jahutustsükleid. Lõõtsa õige geomeetria, materjali valik, vormimise kvaliteet ja liikumise juhtimine on seetõttu olulised, et saavutada töökindel väsimus.
Kus seda tavaliselt kasutatakse?
Gofreeritud metallist paisumisvuuk on väärtuslik kõikjal, kus jäik torustik peab taluma termilist nihet või mehaanilist liikumist. Tüüpilised rakendusvaldkonnad hõlmavad järgmist:
- Naftakeemia töötlemise torujuhtmed
- Elektritootmisjaamad
- Auru- ja katlasüsteemid
- Kõrgtemperatuurilised HVAC-süsteemid
- Tööstuslikud ahjuseadmed
- Nafta ja gaasi töötlemise rajatised
- Keemilise töötlemise torujuhtmed
- Meretehnikasüsteemid
- Mehaaniliste seadmete ühendused
- Kõrge temperatuuriga vedeliku transpordisüsteemid
Näiteks võib aurutorustik, mis ühendab boileri allavoolu seadmetega, käivitamisel kogeda märkimisväärset soojuspaisumist. Ilma piisava liikumiskompensatsioonita võib see paisumine tekitada torutugedele ja seadmete otsikutele lisakoormust. Korrektselt konstrueeritud lõõtsa paisumisvuuk annab kindlaksmääratud ala, kus see liikumine võib toimuda.
Kuidas valida õige toode?
Toote valik peaks põhinema tehnilistel andmetel, mitte ainult välimusel või nimiläbimõõdul. Enne hinnapakkumise küsimist peaksid ostjad koostama järgmise teabe:
- Toru nimiläbimõõt:Tehke kindlaks vajalik DN suurus ja ühenduse mõõtmed.
- Töötemperatuur:Määrake normaalne, minimaalne ja maksimaalne temperatuur.
- Töörõhk:Kaasake normaalne ja maksimaalne töörõhk.
- Liikumise nõuded:Määratlege eeldatav telg-, külg- või nurkliikumine.
- Meedia:Tehke kindlaks, kas süsteem kannab auru, vett, õli, gaasi, kemikaale või muud vedelikku.
- Materjalinõuded:Valige vastavalt keskkonnale SS304, SS316, SS321 või mõni muu sobiv sulam.
- Ühendusmeetod:Tehke kindlaks, kas on vaja keermestatud, äärikuga või keevitatud otsi.
- Paigaldustingimused:Arvestage saadaoleva ruumi, torude tugede, juhikute, ankrute ja seadmete ühendustega.
Samuti on oluline eristada paisumisvuuki üldisest painduvast pistikust. Paisumisvuugid on projekteeritud vastavalt konkreetsetele liikumis- ja väsimusnõuetele, nii et lõõtsa geomeetriat ja süsteemi piiranguid tuleks hinnata torustiku tervikliku projekteerimise osana.
Korduma kippuvad küsimused
K1: Mis on gofreeritud metallist paisumisvuugi peamine eesmärk?
Selle esmane eesmärk on kompenseerida soojuspaisumist ja kontrollitud mehaanilist liikumist torusüsteemides, vähendades samal ajal jäikadele komponentidele ülekantavat pinget.
Q2: Kas aurutorustike jaoks saab kasutada metallist paisumisvuuke?
Jah. Roostevabast terasest lõõtsade paisumisvuuke kasutatakse tavaliselt auru- ja katla torustikes, eeldusel, et valitud materjal, rõhuklass, temperatuur ja liikumisvõime vastavad töötingimustele.
Q3: Milliseid materjale tavaliselt kasutatakse?
Levinud valikuvõimaluste hulka kuuluvad roostevaba teras SS304, SS316 ja SS321. Kaaluda võib ka kohandatud sulameid, kui seda nõuab suurem korrosioonikindlus või erilised töötingimused.
Q4: Kas keermestatud paisumisvuugid sobivad väikeste torustike jaoks?
Jah. Keermestatud konfiguratsioonid sobivad eriti hästi väiksema läbimõõduga torustike, seadmete ühenduste ja paigaldiste jaoks, kus ruumi on vähe.
K5: Mis vahe on telg-, külg- ja nurkliikumisel?
Aksiaalne liikumine toimub piki toru telge, külgliikumine toimub külgsuunas ja nurkliikumine hõlmab pöörlemist ühendatud toruosade vahel. Enne paisumisvuugi valimist tuleks kindlaks teha vajalik liikumise tüüp.
Q6: Kas toodet saab kohandada?
Jah. Olenevalt projekti nõuetest võib kohandamine hõlmata materjali klassi, suurust, rõhku, ühenduse konfiguratsiooni ja muid tehnilisi parameetreid.
Viimased Mõtted
Korralikult projekteeritudGofreeritud metallist paisumisvuukvõib mängida olulist rolli tööstuslike torustike kaitsmisel soojuspaisumise, vibratsiooni, mehaanilise nihke ja kogunenud pinge eest. Roostevabast terasest lõõtsade, mitmete ühendusvõimaluste ja konfigureeritavate tehniliste parameetritega saab seda kohandada nõudlike rakendustega elektritootmise, naftakeemia, keemilise töötlemise, HVAC-, mere- ja kõrge temperatuuriga vedelikusüsteemides. JIDONGDA toetab kohandatud metallide paisumisvuukide lahendusi, mis põhinevad projektipõhisel suurusel, materjalil, rõhul, temperatuuril, liikumisel ja ühendusnõuetel. Kui valite paisumisvuuki uueks paigalduseks või asendate olemasoleva komponendi,võtke meiega ühendustet arutada oma töötingimusi ja taotleda sobivat tööstuslikku lahendust.
