Kuidas saab traadiga tugevdatud suure läbimõõduga äärikuga kummivoolik raskeveokite materjali ülekande efektiivsust parandada

JIDONGDApakubTraadiga tugevdatud suure läbimõõduga äärikuga kummivooliknõudlikele tööstuslikele imemis- ja tühjendusrakendustele, kus konstruktsiooni stabiilsus, töökindlad ühendused ja mahukas materjali ülekandmine on olulised. Vee, läga, muda, liiva ja ühilduvate mineraalsete materjalide transportimiseks mõeldud painduv voolik ühendab endas mitmekihilise kummikonstruktsiooni, spiraalse terastraadi tugevduse ja kohandatavad äärikühendused, et lahendada kaevandus-, süvendus- ja tööstuslike pumpamissüsteemide praktilisi probleeme.

Traadiga tugevdatud suure läbimõõduga äärikuga kummivoolik on loodud säilitama oma kuju imemise ajal, toetades samal ajal tühjendusrakenduste survenõudeid. Selle spiraalne terastraadi tugevdus aitab vastu panna negatiivsele rõhule sissepoole deformatsioonile, samal ajal kui kummikihid kaitsevad voolikut ja mahutavad erinevaid transporditavaid aineid. Äärikuga otsad lihtsustavad integreerimist pumpade, süvendusseadmete ja fikseeritud torustikega. Selles juhendis selgitatakse vooliku struktuuri, tööpõhimõtet, tööstuslikke rakendusi, valikukriteeriume ja hooldustavasid, et aidata insenerimeeskondadel määrata nende töötingimuste jaoks sobiva lahenduse.

Sisukord

1. Mis on traadiga tugevdatud suure läbimõõduga äärikuga kummivoolik?
2. Kuidas selle tugevdatud struktuur töötab?
3. Millised on peamised jõudluse eelised?
4. Millised tööstusharud saavad sellest voolikust kasu?
5. Kuidas see teiste voolikutüüpidega võrrelda?
6. Kuidas valida õige voolik?
7. Millised paigaldus- ja hooldustavad on olulised?
8. Korduma kippuvad küsimused
9. Järeldus ja tootepäring

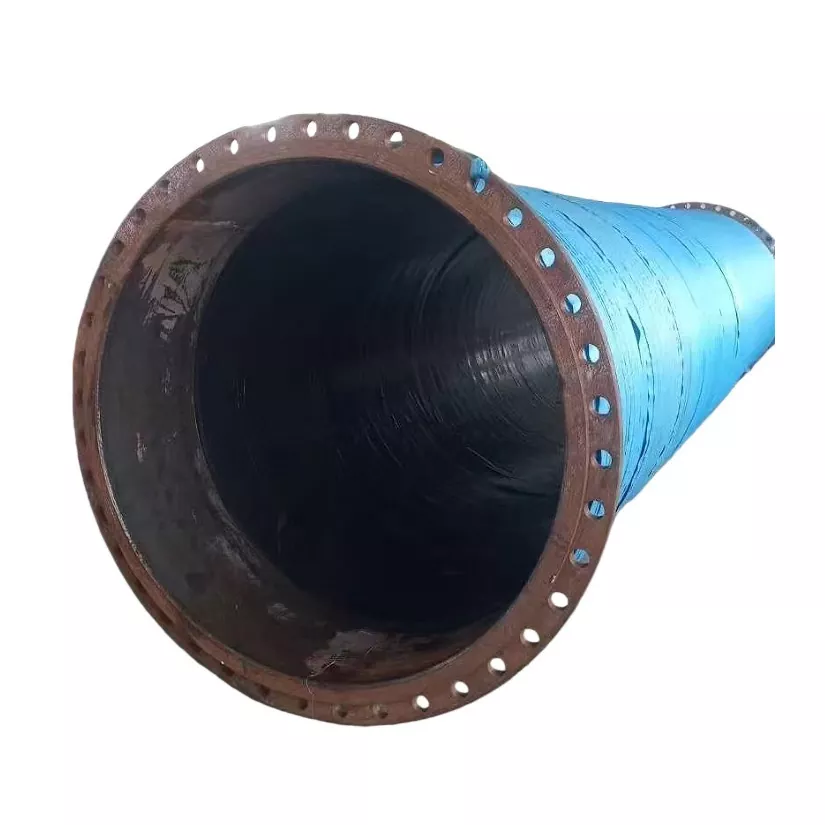

Mis on traadiga tugevdatud suure läbimõõduga äärikuga kummivoolik?

Traadiga tugevdatud suure läbimõõduga äärikuga kummivoolik on painduv torujuhtme komponent, mis on konstrueeritud suure hulga vedelike ja ühilduvate tahke-vedeliku segude liigutamiseks. See on eriti kasulik, kui tavalisi jäiku torusid on raske paigaldada, seadmed vajavad paindlikke ühendusi või torujuhe peab töötama nii imemis- kui ka tühjendustingimustes.

Määravaks tunnuseks on vooliku seina sisse ehitatud spiraalne terastraat. Erinevalt kummivoolikust, mis tugineb ainult oma elastomeersele korpusele ja tekstiiltugevdusele, lisab see konstruktsioon ümbermõõdu tuge, et aidata voolikul vaakumtöö ajal vastu pidada välisele survele.

JIDONGDA töötab selle vooliku välja rakenduste jaoks, mis hõlmavad:

• Veetransport ja tööstuslike vedelike käitlemine.
• Läga, muda, liiva ja mineraalsete materjalide vedu.
• Süvendus- ja setete eemaldamise süsteemid.
• Kaevandamine ja täitematerjalide töötlemine.
• Paindlikud ühendused pumpade, seadmete ja torustike vahel.

Erinevaid konfiguratsioone hindavatele ostjatele pakub JIDONGDA traattugevdatud vooliku tooteleht lähtepunkti toote struktuuri ja kohandamisvõimaluste ülevaatamiseks.

Kuidas selle tugevdatud struktuur töötab?

Suure läbimõõduga tööstusvooliku jõudlus sõltub selle kummisegude, tugevduskihtide, terastraadi konstruktsiooni ja otsaühenduste koordineeritud funktsioonist. Iga komponent vastab erinevatele töönõuetele.

1. Sisemine kummikiht

Sisekumm puutub otse transporditava materjaliga kokku. Selle ühend tuleks valida vastavalt keskkonna keemilistele omadustele, osakeste omadustele ja töötemperatuurile. Abrasiivse lobri või liiva puhul võib sobiva koostisega kulumiskindel kummisegu aidata vähendada sisemist erosiooni ja enneaegset riket.

2. Kõrgtugevad tugevduskihid

Kangas või muud kindlaksmääratud tugevduskihid annavad konstruktsioonile täiendava tugevuse ja aitavad voolikul väljalaske ajal vastu pidada siserõhule. Nende paigutus ja spetsifikatsioonid peaksid vastama kavandatud töörõhule ja kasutustingimustele.

3. Terastraadi spiraaltugevdus

Sisseehitatud terastraat moodustab vooliku ümbermõõdu ümber tugiraamistiku. Imemise ajal võib väline atmosfäärirõhk suruda ebapiisavalt toestatud vooliku sissepoole. Spiraaltugevdus aitab säilitada sisemist voolukanalit ja vähendab lamestumise või kokkuvarisemise ohtu.

4. Kaitsev välimine kummist kate

Väliskiht aitab kaitsta voolikut välise hõõrdumise, löökide, ilmastikumõjude ja mehaaniliste kahjustuste eest. Sobiv kattesegu oleneb paigalduskeskkonnast ja eeldatavast kokkupuutest.

5. Äärikuga otsaühendused

Äärikuga otsad võimaldavad voolikut ühendada ühilduvate pumpade, süvendusseadmete ja torujuhtmete fikseeritud osadega. JIDONGDA saab tehnilise kinnituse alusel konfigureerida ääriku mõõtmeid ja ühenduskorraldusi vastavalt kehtivatele standarditele või kliendi joonistele.

Millised on peamised jõudluse eelised?

Parem stabiilsus negatiivse rõhu all

Vaakumtakistus on peamine põhjus traat tugevdatud suure läbimõõduga äärikuga kummivooliku määramiseks. Spiraalne terastraat aitab säilitada vooliku ristlõiget imemise ajal, toetades stabiilsemat materjalivoolu. Vaakumi tegelik jõudlus sõltub juhtmete vahekaugusest, vooliku läbimõõdust, tugevduse konstruktsioonist, pikkusest, paindetingimustest ja töörõhust.

Imemis- ja tühjendusoperatsioonide tugi

Paljud tööstuslikud ülekandesüsteemid nõuavad voolikut, mis käsitleb negatiivset rõhku imemise ajal ja positiivset rõhku tühjendamise ajal. Õigesti määratletud konstruktsioon vastab mõlemale tingimusele kombineeritud tugevdussüsteemi kaudu. Ostjad peaksid kontrollima iga töörežiimi nimipiiranguid, mitte eeldama, et sobivus ühele tagab sobivuse ka teisele.

Suuremahuline materjali ülekanne

Kui voolik on pumba ja süsteemi jaoks õige suurusega, võimaldab suur siseläbimõõt mahutada olulisi voolukiirusi. Õige läbimõõdu valik aitab tasakaalustada voolunõudeid, kiirust, rõhukadu ja transporditava materjali omadusi.

Paindlik seadmete integreerimine

Kummist konstruktsioon võimaldab liikumist ja aitab ühendada seadmeid, mis ei pruugi jäiga torustikuga ideaalselt joondada. Äärikühendused pakuvad ka praktilist liidest paigaldamiseks, kontrollimiseks ja asendamiseks, kui need on mõeldud paaritusseadmete jaoks.

Projektipõhine konfiguratsioon

Vooliku läbimõõtu, pikkust, kummisegu, tugevdusstruktuuri ja ääriku konfiguratsiooni võib vaadelda koos. See võimaldab voolikukomplektil kajastada tegelikke töötingimusi, selle asemel et tugineda üldisele spetsifikatsioonile.

Millised tööstusharud saavad sellest voolikust kasu?

Kaevandamine ja mineraalide töötlemine

Kaevandamise käigus viiakse sageli abrasiivset läga, rikastusjäätmeid ja mineraale sisaldavaid segusid töötlemisseadmete ja selleks ettenähtud laoalade vahel. Sobiv voolik ühendab endas ühilduva sisemise kummisegu ja tugevdusega, mis on mõeldud eeldatavate rõhu- ja vaakumitingimuste jaoks.

Süvendamine ja setete eemaldamine

Süvendussüsteemid transpordivad läbi imi- ja tühjendustorustike liiva, muda, muda ja setteid. Painduvate äärikutega voolikutega saab ühendada pumpasid ja süvendusseadmeid, võimaldades samal ajal paigalduse liikumist. Voolik tuleb valida tegeliku tahke aine kontsentratsiooni, osakeste suuruse, voolutingimuste ning mere- või mageveekeskkonna jaoks.

Liiva ja kruusa käitlemine

Täitematerjali ekstraheerimine ja töötlemine võib nõuda liiva või kruusaga segatud vee ülekandmist. Kulumiskindlus ja sobiv voolukiirus on eriti olulised, kuna jämedad osakesed võivad kiirendada vooliku vooderdise, painde ja ühenduskohtade kulumist.

Tööstuslikud pumbasüsteemid

Suured pumbad võivad vajada paindlikke imemis- ja tühjendusühendusi, et kohandada seadmete liikumist, lihtsustada paigaldamist või isoleerida vibratsiooni. Vooliku rõhu ja vaakumi väärtused peavad vastama pumba tööpiirkonnale, sealhulgas käivitus- ja seiskamistingimustele.

Sadamad ja meretehnika

Sadamaoperatsioonid ja mereprojektid võivad materjali ülekandmiseks ja torujuhtmete ühendamiseks kasutada suure läbimõõduga voolikuid. Nende keskkondade puhul peaksid ostjad hindama ka välist kokkupuudet, ääriku korrosioonikaitset, käsitsemiskoormust ja kõiki projektipõhiseid merenõudeid.

Kuidas see teiste voolikutüüpidega võrrelda?

Erinevad voolikukonstruktsioonid täidavad erinevaid eesmärke. Parim valik sõltub voolu suunast, rõhutingimustest, transporditavast keskkonnast ja nõutavast ühenduse korraldusest.

Võrdlus on pigem üldine kui mudelispetsiifiliste andmete asendus. Konstruktsiooni üksikasjad on tootjate lõikes erinevad ja ei tohiks eeldada, et ükski voolikutüüp ületaks teist igas olukorras.

Seotud nõuete jaoks uurige JIDONGDA suure läbimõõduga süvendusäärikuga kummivooliku ja suure läbimõõduga imemis- ja tühjendusvooliku kategooriaid, kui need on saadaval.

Kuidas valida õige voolik?

Enne traadiga tugevdatud suure läbimõõduga äärikuga kummivooliku ostmist peaksid inseneri- ja hankemeeskonnad määratlema tegeliku töökohustuse, mitte valima toote ainult nimiläbimõõdu järgi.

1. Tuvastage transporditav kandja

Määrake, kas voolik kannab puhast vett, heitvett, muda, liiva, mineraalset läga või muud materjali. Kaasake keemiline koostis, osakeste suurus, tahkete ainete kontsentratsioon ja temperatuur. Need detailid juhivad sisemise kummisegu ja kulumiskaitse valikut.

2. Kinnitage läbimõõdu ja vooluhulga nõuded

Määrake nõutav siseläbimõõt sihtvoolukiiruse, lubatud rõhukao, pumba omaduste ja materjali transpordinõuete põhjal. Liiga suur või alamõõduline voolik võib põhjustada süsteemi ebatõhusust või tööprobleeme.

3. Kehtestage rõhu ja vaakumi piirid

Esitage normaalne töörõhk, maksimaalne eeldatav rõhk, imemisvaakum ja kõik mööduvad tingimused. Taotlege kavandatava konfiguratsiooni dokumenteeritud hinnanguid. Töörõhku ja vaakumit ei tohiks tuletada ainult välimuse või traadi tugevdamise põhjal.

4. Määrake pikkus ja marsruut

Mõõtke vajalik paigaldatud pikkus ja tuvastage painded, liikumised ja ühenduskohad. Pidage kinni tootja minimaalsest painderaadiusest ja vältige äärikute paindumist, väändumist, liigset pinget või kontsentreeritud koormust põhjustavat trassi.

5. Vasta ääriku standardile

Kinnitage kohaldatav ääriku standard, nimisuurus, surveklass, poldiaugu muster, kattekiht, materjal ja tihendus. Võimalikud standardid hõlmavad GB, DIN, ANSI, JIS ja ASME, kuid ühilduvust tuleb kontrollida täpsete paaritusseadmete ja projektinõuete alusel.

6. Hinnake teenusetingimusi

Arvestage välistingimustega kokkupuudet, niiskust, hõõrdumist, lööki, korrosiooni, töötsükleid ja eeldatavat juurdepääsu hooldusele. Sobimatu väliskaitsega või vale ühenduskorraldusega tehniliselt ühilduva vooliku kasutusiga võib siiski olla lühike.

Hinnapakkumise saamiseks valmistage ette järgmine teave:

• Nõutav vooliku siseläbimõõt ja kogupikkus.
• Transporditav keskkond ja töötemperatuur.
• Töörõhk, maksimaalne rõhk ja imemisvaakum.
• Ääriku standardid, mõõtmed ja paaritusseadmete üksikasjad.
• Paigalduse paigutus, paindenõuded ja kokkupuude keskkonnaga.
• Kogus, tarnenõuded ja kohaldatavad kontrollidokumendid.

Millised paigaldus- ja hooldustavad on olulised?

Õige paigaldamine on tugevdatud voolikukoostu kavandatud jõudluse saavutamiseks hädavajalik. Isegi hästi läbimõeldud toode võib enneaegselt ebaõnnestuda, kui see on väänatud, üle painutatud, halvasti toestatud või seda kasutatakse väljaspool oma nimipiire.

Paigaldussoovitused

• Enne paigaldamist kontrollige vooliku korpust, äärikupindu ja tihenduspindu.
• Joondage vastasäärikud ilma voolikut oma kohale sundimata.
• Kasutage sobivaid tihendeid ja kinnitusvahendeid, pingutuspolte vastavalt kehtivale protseduurile.
• Vältige väände, liigseid tõmbekoormusi ja etteantud minimaalsest raadiusest suuremaid painutusi.
• Pakkuge sobivat tuge, kus voolikusõlme kaal või välised koormused võivad ühendusi pingutada.
• Enne kasutuselevõttu kontrollige süsteemi rõhu ja vaakumi piirväärtusi.

Rutiinne ülevaatus

• Kontrollige pragude, punnide, katmata tugevduse, sisselõigete ja ebatavaliste deformatsioonide olemasolu.
• Kontrollige äärikuühendusi lekete, korrosiooni, lahti läinud kinnitusdetailide ja kahjustatud tihendite suhtes.
• Jälgige ootamatut rõhukadu, vähenenud vooluhulka või imemise kokkuvarisemise märke.
• Kontrollige hõõrdumist piirkondades, mis puutuvad kokku jämedate osakestega või korduva kokkupuutega.
• Eemaldage kahjustatud sõlmed kasutusest ja järgige tootja kontrolli ja asendamise juhiseid.

Kontrollimise intervallid peaksid kajastama töö raskust, süsteemi kriitilisust ja kohaldatavaid kohapealseid protseduure. Kindlat kasutusiga ei saa garanteerida ilma tegelikku töö- ja hooldusajalugu arvestamata.

Korduma kippuvad küsimused

1. Mis on terastraadi spiraaltugevduse peamine eesmärk?

Selle esmane eesmärk on pakkuda ümbermõõdulist tuge, mis aitab voolikul alarõhu all sissepoole deformatsiooni vastu pidada. See on eriti oluline suure läbimõõduga imemissüsteemides, kus vooliku kokkuvarisemine võib voolu piirata.

2. Kas see voolik saab hakkama nii imemise kui ka tühjendamisega?

Seda saab konstrueerida mõlema töö jaoks, kuid lubatud rõhk ja vaakum peavad olema kinnitatud konkreetse voolikukonstruktsiooni jaoks. Ostjad peaksid taotlema kohaldatavaid reitinguid, mitte eeldama, et igal mudelil on samad jõudluspiirangud.

3. Milliseid materjale saab traat tugevdatud suure läbimõõduga äärikuga kummivoolikuga transportida?

Sõltuvalt selle kummisegust ja tehnilistest spetsifikatsioonidest saab seda kasutada vee, muda, läga, liiva ja ühilduvate mineraalsete materjalide jaoks. Enne valikut tuleks hinnata keemilist ühilduvust, osakeste abrasiivsust, temperatuuri ja tahkete ainete kontsentratsiooni.

4. Kas ääriku mõõtmeid saab kohandada?

JIDONGDA näitab, et ääriku konfiguratsioone saab kohandada vastavalt tunnustatud standarditele või kliendi joonistele. Tehniliseks kinnituseks esitage täpsed mõõtmed, ääriku standard, rõhuklass ja ühendusühenduse üksikasjad.

5. Kuidas ma saan vähendada vooliku enneaegset kulumist?

Valige sobiv sisemine kummisegu, vältige liigseid voolupiiranguid, järgige etteantud painderaadiust ja kontrollige regulaarselt kõrge kulumisvõimega kohti. Töörõhk, transporditavate osakeste omadused ja paigaldustingimused peaksid samuti jääma lubatud piiridesse.

6. Millist teavet on hinnapakkumise küsimiseks vaja?

Esitage vooliku läbimõõt, pikkus, keskmine, töörõhk, vaakuminõuded, temperatuur, ääriku konfiguratsioon, töökeskkond ja tellimuse kogus. Olemasolevate ühenduste joonised või fotod võivad aidata selgitada liidese nõudeid.

7. Kuidas ma tean, kas voolik sobib minu projekti jaoks?

Võrrelge pakutud vooliku spetsifikatsioone projekti töötingimuste ja ühendusnõuetega. Enne tellimuse esitamist kinnitage tootjaga rõhu- ja vaakumihinnangud, materjalide ühilduvus, mõõtmed ja kontrolli dokumentatsioon.

Järeldus: määrake voolik, mis sobib teie töötingimustega

Traadiga tugevdatud suure läbimõõduga äärikuga kummivoolik võib pakkuda tõhusat lahendust nõudlikele imemis- ja tühjendussüsteemidele, kombineerides paindliku kummikonstruktsiooni, konstruktsiooni tugevdamise, spiraalse terastraadi toe ja kohandatavad äärikühendused. Selle sobivus sõltub konstruktsiooni sobitamisest transporditava keskkonnaga, vajalikust vooluhulgast, rõhu- ja vaakumitingimustest, paigaldusgeomeetriast ja hooldusplaanist.

JIDONGDA pakub kohandamisvõimalusi vooliku mõõtmete, tugevduskonstruktsioonide, materjalide valiku ja äärikukonfiguratsioonide jaoks, et toetada erinevaid tööstuslikke ülekandenõudeid. Oma taotluse arutamiseks vaadake üle traadiga tugevdatud suure läbimõõduga äärikuga kummivooliku toote üksikasjad ja koostage oma tehnilised andmed.Võtke meiega ühendustjuba täna, et arutada oma projekti nõudeid, taotleda kohandatud pakkumist ja leida oma torustikusüsteemi jaoks sobiv voolikukonfiguratsioon.
