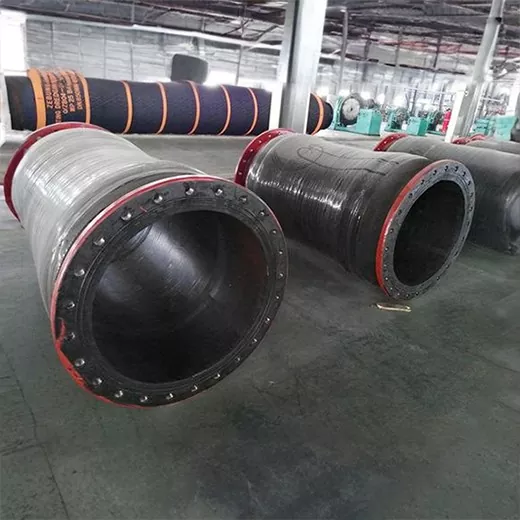

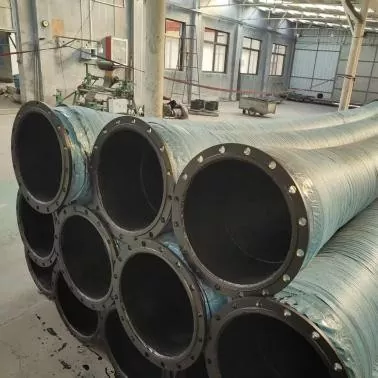

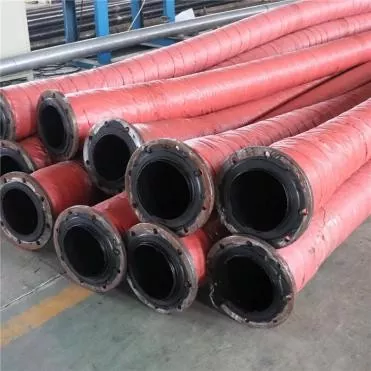

Suure läbimõõduga aheraine voolik

JIDONGDA suure läbimõõduga aherainevoolik on spetsiaalselt loodud keerukaks pikamaa ja suure voolukiirusega materjali transportimiseks kaevandustes. Võrreldes traditsiooniliste terastorudega on voolik paindlikum, löögikindlam, vähendab oluliselt torujuhtme vibratsiooni ja lihtsustab kohapealset paigaldamist.

Kohaldatavad stsenaariumid hõlmavad läga ärajuhtimist mineraalide töötlemise tehastes, aherainetammide täitmist, allmaakaevanduste täitmist, süvendusmuda transporti, sadama mineraalpulbri laadimist ja lossimist ning erinevate tööstuslike tahke-vedela segude transporti. Kasutades oma kohaliku tehase kohandatud tootmisvõimalusi, saame pakkuda ühekordseid torujuhtmelahendusi kaevandusettevõtetele ja inseneritöövõtjatele kogu maailmas.

Toote struktuur ja materjalid

Suure läbimõõduga aheraine voolik: iga kiht on vormitud kõrgel temperatuuril ja vulkaniseeritud, välistades delaminatsiooni ohu. See ühildub erinevate pumpamisseadmetega ja on varustatud mitme pistikuga:

1. Sisemine kummikiht: kulumiskindel naturaalne kautšuk / väga kulumiskindel sünteetiline kautšuk (NR/SBR/PU valikuline; PU vooder sobib kõrge ränidioksiidisisaldusega kõvadele rikastusjäätmetele, pakkudes optimaalset kulumiskindlust)

2. Tugevduskiht: mitmekihiline ülitugev kiudkardin + terastraadist spiraalskelett, ühtlaselt jaotav rõhk, vältides kokkuvarisemist alarõhu tingimustes

3. Välimine kummikiht: ilmastikukindel, osoonikindel ja UV-kiirgusele vastupidav sünteetiline kautšuk, mis on vastupidav välistingimustele ja kaevanduspiirkondade keemilisele korrosioonile

4. Valikulised pistikud: standardsed äärikud, kiirliitmikud ja eritellimusel valmistatud metallotsad vastavalt joonistele

Toimivuse testimine ja kvaliteedikontroll

1. Kulumiskindluse test: 72 tundi pidevat kulumist kvartsliivmördiga, massikadu ≤ 0,05 g

2. Lõhkerõhk: lõhkemisrõhk ulatub 3–4 korda töörõhust, mis on võimeline vastu pidama hetkelistele rõhulöökidele

3. Impulsi väsimine: 20 10 000 rõhutsüklit ilma pragunemise, delaminatsiooni või deformatsioonita

4. Painutusvõime: Minimaalse painderaadiuse juures ei esine purunemist ega kihistumist

5. Meediumikindlus: stabiilne töö happelises ja leeliselises lägakeskkonnas (pH 2–12)

Mudeli ja spetsifikatsiooni parameetrite tabel

Põhilised eelised

1. Kulumiskindel ja pikk kasutusiga: eksklusiivne kulumiskindel sisekummi valem vähendab oluliselt kõvade osakeste erosioonikadu, sobib suure liivasisaldusega suspensioonidele, nagu kvarts, rauamaak ja vasemaak.

2. Suur läbimõõt ja suur voolukiirus: hõlmab kõiki suurusi alates DN100 kuni DN1200, sobib suuremahuliste aheraine väljalaskesüsteemide jaoks, parandades transpordi tõhusust ja vähendades pumpamise energiatarbimist.

3. Löögikindel ja plahvatuskindel toru: mitmekihiline komposiit-tugevdatud struktuur puhverdab rõhukõikumisi, kõrvaldades ummistustest või käivitamisest/seiskamisest põhjustatud torude purunemise ohud.

4. Lihtne paigaldamine ja madalad hoolduskulud: märkimisväärselt kergemad kui terastorud, lihtne paigaldada ja ümber paigutada, vähendades hoolduse seisakuaega.

5. Suurepärane korrosiooni- ja ilmastikukindlus: välimine kummikiht peab vastu päikesele, vihmale ja kaevanduspiirkonna korrosiooniudule, tagades stabiilse jõudluse aastaringse välistingimustes töötamise ajal. 6. Täielik kohandamisteenus

Tehas toetab voodri pikkuse, läbimõõdu, rõhuklassi, pistiku stiili ja kulumiskindluse reitingu kohandamist, et see vastaks erinevatele projekti erinõuetele.

Tõelised insenerirakenduste juhtumid

Juhtum 1: Sise-Mongoolia rauakaevanduse pikamaa aherainetranspordi projekt

1. Projekti ülevaade: igapäevane töötlemisvõimsus 8000 tonni toormaaki, aheraine tahke sisaldus 42%, keskmise, peamiselt kõrge karedusega kvarts, transpordikaugus 3,5 km, töörõhk 2,8 MPa, neutraalne läga.

2. Toetav lahendus: JIDONGDA DN200 PU-voodriga terastraadist spiraalne painduv voolik, 6m/12m standardsektsioonid, äärikühendus.

3. Tulemused: vibratsioon ja müra vähenesid pärast originaalsete terastorude väljavahetamist 60% võrra; pidev stabiilne töö 36 kuud ilma asendamiseta; aasta hoolduskulud vähenesid 85%; torude lõhkemist ega leket ei esinenud.

Juhtumiuuring 2: Peruu mägismaa vasekaevanduse täitesüsteem

1. Projekti ülevaade: Kõrgmäestiku kaevandus 4500 meetri kõrgusel, kus kasutatakse 45% liivasisaldusega vase räbu läga alarõhu imemist madala temperatuuriga ja kõrge UV-kiirgusega keskkonnas.

2. Toetav lahendus: eritellimusel valmistatud madala temperatuurikindel kahekihiline terastraadiga tugevdatud voolik, millel on ekspordinõuetele vastavus.

3. Jõudlus: alarõhu lamenemisvastane jõudlus paranes 3 korda; imemise ajal kokkuvarisemine puudub; stabiilne aastane vooluhulk üle 98%; torujuhtme üldkulud vähenesid 73%.

Kohaldatavad stsenaariumid

1. Aheraine transporditorustikud ava-/maakaevandustes

2. Põhi- ja sekundaartorustikud läga ärajuhtimiseks mineraalide töötlemise tehastes

3. Aherainetiikide kuiv ja märg tagasitäitmine ja aheraine väljajuhtimise projektid

4. Muda pikamaavedu jõgede ja ranniku süvendamiseks

5. Sadama puiste mineraalpulbri laadimis- ja tühjendustorustikud

6. Erinevate tööstuslike tahke-vedela segakandjate transport

KKK

Q1. Millist voodrimaterjali tuleks valida suure kulumisvõimega kvartsjäägi jaoks?

V. Suure kõvade osakeste (nt kvarts ja graniit) osakaaluga aheraine puhul on eelistatud valik PU polüuretaanvooderdust. 72-tunnise standardse kulumiskindluse testi korral on kulumine oluliselt väiksem kui NR ja SBR kummist ning kasutusiga võib samadel töötingimustel 2-3 korda suureneda. Tehniline meeskond suudab sobitada optimaalse voodri valemi, mis põhineb läga osakeste koostisel ja pH väärtusel.

Q2. Kas JIDONGDA saab spetsiaalsete kaevandusprojektide jaoks kohandada torude läbimõõtu, pikkusi ja rõhku?

V. Jah, meie tehas pakub täismõõtmelist kohandamist. Toetame mittestandardseid pikkusi, täisdiameetrit DN100 kuni DN1200 ja mitut töörõhku vahemikus 1,0 kuni 10 MPa. Äärikud, kiirliitmikud ja metallotsad on kõik kohandatavad vastavalt ehitusjoonistele. Pärast projekti parameetrite esitamist pakume lahenduse ja hinnapakkumise 24 tunni jooksul.

Q3. Mis on JIDONGDA suure läbimõõduga aheraine vooliku garantiiaeg ja millist müügijärgset tuge see sisaldab?

V. Standardtoodetel on 12-kuuline garantii alates tarnekuupäevast. Tavalistes töötingimustes toormaterjalide või protsesside defektidest põhjustatud kahjustused asendatakse garantiiaja jooksul tasuta. Professionaalsed kaevandustorustike insenerid pakuvad kaugjuhiseid paigaldamiseks, paigaldamiseks ja tavapäraseks hoolduseks; Suuremahuliste kaevandusprojektide puhul saab läbi rääkida kohapealsete tehniliste teenuste osas.
