Kuidas saab suure läbimõõduga raskeveokite äärikuga kummivoolik suurendada töökindlust nõudlikes tööstuslikes rakendustes

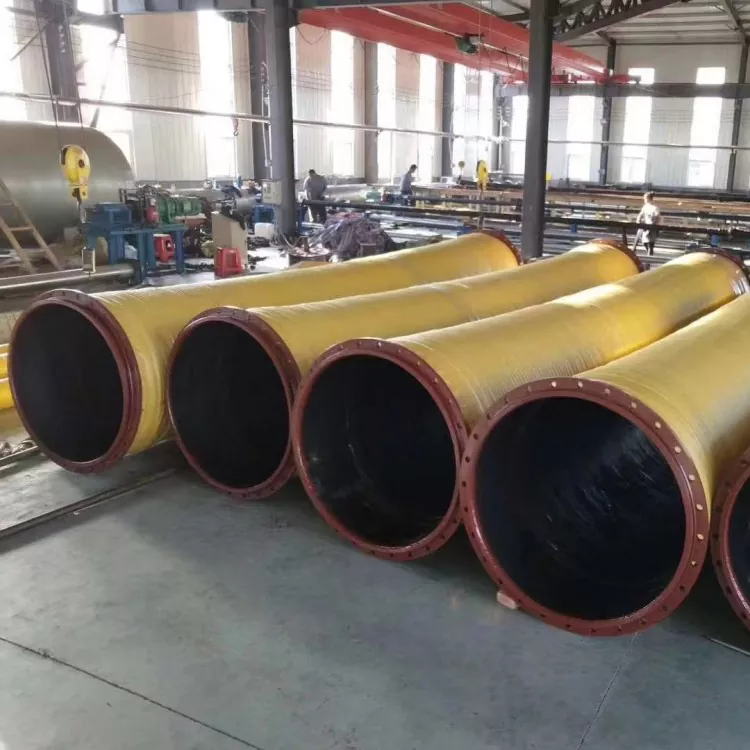

JIDONGDApakubSuure läbimõõduga raskeveokite äärikuga kummivooliknõudlike tööstuslike transpordirakenduste jaoks, sealhulgas kaevandamine, liiva ja kruusa käitlemine, aheraine transportimine ja raskete seadmete süsteemid. Tugevdatud konstruktsiooni, kulumiskindlate kummivalikute ja konfigureeritavate äärikühendustega aitab see inseneridel ehitada vedeliku ja läga ülekandesüsteeme, mis sobivad keerulistes töötingimustes.

Suure läbimõõduga voolik peab tegema enamat kui materjali ühest punktist teise viimist. Rasketel töödel võivad abrasiivsed osakesed, kõikuv rõhk, vibratsioon ja mehaaniline koormus kiirendada kulumist ja suurendada hooldusvajadusi. Õige valimineSuure läbimõõduga raskeveokite äärikuga kummivooliknõuab transporditava aine, sisediameetri, tugevdusstruktuuri, töörõhu, vaakuminõuete, temperatuuri ja ääriku mõõtmete koos hindamist. See juhend selgitab, kuidas need voolikud töötavad, kus neid kasutatakse, kuidas valida sobivaid spetsifikatsioone ja millised hooldusmeetodid aitavad töökindlat tööd toetada. Samuti kirjeldatakse tehnilisi üksikasju, mida ostjad peaksid enne tellimuse esitamist tootjaga kinnitama.

Sisukord

1. Miks on raskeveokite tööstussüsteemide jaoks vaja spetsiaalseid kummivoolikuid?
2. Kuidas ehitatakse raskeveokite äärikuga kummivoolik?
3. Millised on suure läbimõõduga äärikuga vooliku peamised eelised?
4. Millistes tööstusharudes kasutatakse raskeveokite äärikuga kummivoolikuid?
5. Kuidas valida õige vooliku spetsifikatsioonid?
6. Kuidas põhivalikutegureid võrrelda?
7. Kuidas saab paigaldamine ja hooldus pikendada kasutusiga?
8. Korduma kippuvad küsimused
9. Kuidas leida sobiv voolikulahendus?

Miks on raskeveokite tööstussüsteemide jaoks vaja spetsiaalseid kummivoolikuid?

Tööstuslikud transpordisüsteemid töötavad sageli tingimustes, mis paljastavad kiiresti tavaliste voolikute piirangud. Kui torujuhe transpordib mineraalset läga, liiva, kruusa või aherainet, puutuvad tahked osakesed korduvalt kokku siseseinaga. Aja jooksul võib see hõõrdumine vähendada seina paksust, nõrgendada vooliku struktuuri ja suurendada lekkeohtu.

Muud väljakutsed hõlmavad rõhukõikumisi, seadmete vibratsiooni, piiratud paigaldusruumi ja liikumist ühendatud komponentide vahel. Imemisrakenduste puhul toob alarõhk kaasa veel ühe olulise kaalutluse: voolikul peab olema sobiv struktuur, mis takistab kokkuvarisemist kindlaksmääratud vaakumitingimustes.

A Suure läbimõõduga raskeveokite äärikuga kummivooliklahendab need väljakutsed rakendusespetsiifilise materjali valiku, tugevduse ja otsaühenduste kaudu. Selle suur ava võimaldab suuremahulist materjali ülekandmist, samas kui ääriku paigutus tagab kindlaksmääratud liidese ühilduvate torustike ja seadmetega.

Kuid raskeveokite tähistus ei tähenda automaatselt, et iga voolik peab vastu igale rõhule, temperatuurile või abrasiivsele keskkonnale. Õige tehniline valik on ohutuks ja usaldusväärseks tööks hädavajalik.

Kuidas ehitatakse raskeveokite äärikuga kummivoolik?

Vooliku jõudlus sõltub mitme konstruktsioonikomponendi koostoimest. Iga kiht täidab erinevat funktsiooni ja lõplik konfiguratsioon peaks kajastama tegelikku töökeskkonda.

1. Sisemine kummikiht

Sisemine toru puutub vahetult kokku transporditava ainega. Abrasiivsete materjalide, nagu liiv, mineraalpulber ja aheraine, puhul tuleks kummisegu valida vastavalt osakeste suurusele, kontsentratsioonile, voolavusomadustele ja eeldatavale kulumise raskusastmele.

Samuti on oluline materjalide ühilduvus. Vee jaoks sobiv segu ei pruugi sobida õli, agressiivsete kemikaalide või kõrge temperatuuriga töötamiseks. Ostjad peaksid soovitatud voodrimaterjali tootjaga kinnitama, selle asemel, et eeldada, et üks kummi koostis sobib igale rakendusele.

2. Tugevduskiht

Tugevdamine tagab konstruktsiooni tugevuse, mis on vajalik kindlaksmääratud töötingimustele vastupidavaks. Olenevalt rakendusest võib konstruktsioon sisaldada mitut kihti nöörkangast või muid tugevdusmaterjale.

Kui tegemist on imemis- või alarõhuga, võib vaja minna spiraalset terastraati või muud sobivat tugikonstruktsiooni. Armatuur peab vastama töörõhule, vaakumrõhule, vooliku pikkusele, paindetingimustele ja mehaanilistele koormustele.

3. Välimine kummist kate

Väliskate aitab kaitsta tugevdust keskkonnamõjude, pinna hõõrdumise ja mehaaniliste kahjustuste eest. Selle koostis peaks kajastama paigaldustingimusi, sealhulgas kokkupuudet ümbritsevate seadmetega, kokkupuudet ilmastikuga ja võimalikku kokkupuudet õlide või muude ainetega.

4. Äärikühendused

Äärikud loovad mehaanilise ühenduse vooliku ja külgneva torujuhtme või seadme vahel. Nende mõõtmed, materjalid, poldi aukude paigutus ja tihenduspinnad peavad vastama ühendusliidesele.

Olenevalt projekti nõuetest saab ääriku konfiguratsioone määrata vastavalt GB, DIN, ANSI, JIS, ASME või kliendi joonistele, kui see on tehniliselt kinnitatud. Õige joondamine ja ühilduvad tihenduskomponendid on olulised, et vähendada lekkeid ja vältida ühenduse tarbetut pinget.

Millised on suure läbimõõduga äärikuga vooliku peamised eelised?

Kui see on õigesti määratletud, võib vastupidav kummivoolik pakkuda tööstuslike transpordisüsteemide jaoks mitmeid praktilisi eeliseid.

• Suuremahuline edastamine:Suur siseläbimõõt toetab märkimisväärse koguse vedeliku või sobivate tahke-vedeliku segude liikumist.
• Rakendusspetsiifiline kulumiskindlus:Õigesti valitud sisemine kummisegu aitab hallata abrasiivsete osakeste põhjustatud kulumist.
• Tugevdatud konstruktsioon:Sobiv tugevduskonstruktsioon toetab vajalikke surve- ja mehaanilisi töötingimusi.
• Paindlik torujuhtme ühendus:Kummist konstruktsioon talub teatud paigaldusliigutusi ja vibratsiooni, kui voolik on õigesti projekteeritud ja paigaldatud.
• Konfigureeritavad ääriku liidesed:Ühenduste mõõtmeid ja ääriku paigutust saab määrata nii, et need sobiksid ühilduva seadmega.
• Projektipõhine kohandamine:Läbimõõtu, pikkust, survenõudeid, materjale ja ühenduse üksikasju saab vaadata vastavalt individuaalsetele projektivajadustele.

Need eelised sõltuvad õigest projekteerimisest, tootmiskvaliteedist ja paigaldusest. Vale suurusega voolik või voolik, mida kasutatakse väljaspool selle nimitingimusi, võib enneaegselt puruneda isegi siis, kui selle üldine konstruktsioon on ette nähtud rasketeks töödeks.

Millistes tööstusharudes kasutatakse raskeveokite äärikuga kummivoolikuid?

Suure ava, tugevdatud konstruktsiooni ja konfigureeritavate ühenduste kombinatsioon muudab selle voolikukategooria kasulikuks mitmes tööstussektoris.

Kaevandamine ja mineraalide töötlemine

Kaevandustöödel võib mineraalse läga, maagi läga ja muude abrasiivsete segude ülekandmiseks kasutada suure avaga voolikuid. Voodri valimine nõuab tähelepanu osakeste omadustele, kontsentratsioonile, voolukiirusele ja kulumise raskusastmele.

Liiva, kruusa ja aheraine käitlemine

Liiva ja kruusa toimingud liigutavad sageli kõvasid osakesi sisaldavaid segusid, mis võivad põhjustada olulist sisemist hõõrdumist. Õigesti valitud voolik võib pakkuda paindlikku ühendust ühilduvate transpordiseadmete ja torujuhtmeosade vahel.

Sadamad ja süvendusprojektid

Sadama ehitus- ja süvendustööd võivad nõuda vee, setete ja sobivate lägasegude suuremahulist ülekandmist. Olenevalt paigaldusest tuleb voolikut hinnata imemistingimuste, liikumise, rõhukõikumiste ja keskkonnamõju suhtes.

Teras- ja rasketööstus

Terasetehased ja muud rasked tööstusrajatised võivad teatud tööstuslikes vee-, läga- ja materjalikäitlussüsteemides kasutada kummivoolikuid. Iga teenuse puhul tuleb kontrollida keskmist ühilduvust, temperatuuripiiranguid ja töörõhku.

Suured pumbad ja tehnilised seadmed

Suured pumbaüksused ja insenertehnilised süsteemid võivad kasu saada painduvatest voolikuühendustest, mille puhul tuleb arvestada seadmete liikumise või vibratsiooniga. Voolik tuleb paigaldada selle lubatud painderaadiuse piiresse ja seda ei tohi kasutada valesti joondatud või toetamata torustiku kompenseerimiseks.

Kuidas valida õige vooliku spetsifikatsioonid?

Ainuüksi läbimõõdu või ostuhinna järgi vooliku valimine võib põhjustada ühilduvusprobleeme ja tarbetuid asenduskulusid. Süstemaatiline hindamine aitab ostjatel enne tootmise algust leida sobiva konfiguratsiooni.

1. samm: tuvastage edastatav kandja

Kirjeldage materjali üksikasjalikult. Läga puhul esitage tahke koostis, osakeste suurus, kontsentratsioon ja kõik ebatavalised vooluomadused. Vedelike puhul määrake keemiline koostis ja temperatuur. Need üksikasjad aitavad kindlaks teha, kas kavandatav sisekumm sobib.

2. samm: kinnitage töörõhk ja vaakum

Määrake normaalne ja maksimaalne töörõhk, rõhu kõikumised ja kas süsteem töötab imemise all. Vaakumteenuse jaoks tagage nõutav alarõhk ja töötingimused. Töörõhk ja vaakumitakistus on projekteerimisel eraldiseisvad kaalutlused ja neid tuleks sõltumatult kontrollida.

3. samm: määrake läbimõõt ja pikkus

Kinnitage vajalik siseläbimõõt, kogupikkus, ühenduse paigutus ja paigaldusruum. Projekteerimisel tuleks arvesse võtta voolunõudeid, seadmete liideseid ja lubatud paindetingimusi.

4. samm: sobitage ääriku standard

Esitage nõutav ääriku standard või täielik tehniline joonis. Kontrollige ääriku välisläbimõõtu, paksust, poldi augu kogust, poldi augu läbimõõtu, poldi ringi mõõtmeid ja tihenduspinda. Ainuüksi nimiläbimõõdust ei piisa ühilduvuse tagamiseks.

5. samm: määratlege kontrollinõuded

Enne tellimist leppige kokku ülevaatuse ulatus ja kehtivad vastuvõtukriteeriumid. Olenevalt projektist võib see hõlmata mõõtmete kontrollimist, ääriku kontrollimist, välimust, kõvadust, kummi jõudlust, survekatset või vaakumkatset.

Katsemeetodid, valiminõuded ja vastuvõtupiirid tuleks kinnitada kirjalikult. Ärge eeldage, et iga ülevaatus on iga tellimuse puhul standardvarustuses.

Kuidas põhivalikutegureid võrrelda?

Järgmises tabelis on kokku võetud peamised tehnilised kaalutlused erinevate edastuskeskkondade jaoks. Need on pigem valikujuhised kui garanteeritud tootereitingud.

Kohandatud soovituse saamiseks esitage need andmed tootjale koos jooniste, paigaldusfotode või olemasolevate vooliku spetsifikatsioonidega, kui need on saadaval.

Kuidas saab paigaldamine ja hooldus pikendada kasutusiga?

Isegi hästi läbimõeldud voolik nõuab korrektset paigaldamist ja rutiinset kontrolli. Hooldus on eriti oluline rakenduste puhul, mis hõlmavad abrasiivseid aineid, rõhutsüklit ja raskete seadmete vibratsiooni.

Paigaldamise parimad tavad

• Veenduge, et ääriku mõõtmed ja tihenduspinnad vastavad ühendatud seadmetele.
• Enne äärikupoltide pingutamist joondage külgnev torustik.
• Kasutage sobivaid tihendeid ja järgige etteantud poltide pingutamise protseduuri.
• Vältige vooliku väänamist paigaldamise ajal ega sundimist käänakusse, mis on suurem kui tootja lubatud minimaalne raadius.
• Pakkuge sobivat tuge rasketele voolikusõlmedele ja ühendatud torustikule.
• Hoidke voolik eemal teravatest servadest, liigsetest välistest koormustest ja kahjustavatest soojusallikatest.
• Enne kasutuselevõttu veenduge, et kogu koost on tegeliku rõhu, temperatuuri ja transporditava keskkonna jaoks sobiv.

Rutiinse ülevaatuse kontrollnimekiri

• Kontrollige sisevooderdust, kui juurdepääs või kontrollimismeetodid seda võimaldavad.
• Kontrollige väliskatet pragude, sisselõigete, katmata tugevduse ja ebatavalise kulumise suhtes.
• Otsige punni, deformatsiooni, paindumist või struktuurikahjustuse märke.
• Kontrollige äärikuühendusi lekete, lõdvenenud kinnitusdetailide ja kahjustatud tihenduspindade suhtes.
• Registreerige töörõhk, temperatuur ja kõik muutused transporditavas materjalis.
• Asendage kahjustatud sõlmed vastavalt kehtivatele ohutusprotseduuridele ja tootja juhistele.

Kontrollimise sagedus peaks kajastama töö raskust, hooldusajalugu ja rikke tagajärgi. Kui keskkond, rõhk, vaakumtingimused või paigaldusskeem muutuvad, hinnake vooliku spetsifikatsiooni ümber, selle asemel, et eeldada, et olemasolev koost jääb sobivaks.

Korduma kippuvad küsimused

1. Milleks kasutatakse suure läbimõõduga raskeveokite äärikuga kummivoolikut?

See on mõeldud nõudlikeks transpordirakendusteks, mis võivad hõlmata suuri vooluhulka, abrasiivseid aineid või raskete seadmete ühendusi. Tüüpilised rakendused hõlmavad läga kaevandamist, liiva ja kruusa käitlemist, aheraine transporti, valitud sadamaoperatsioone ja tööstuslikke transpordisüsteeme.

2. Kas seda voolikut saab kasutada aheraine transportimiseks?

Jah, aheraine transpordiks võib kaaluda sobivat konfiguratsiooni. Tootja peaks enne sobiva vooliku struktuuri ja voodri kinnitamist hindama osakeste suurust, tahkete ainete kontsentratsiooni, voolukiirust, rõhku, temperatuuri ja eeldatavat kulumist.

3. Kas vastupidav konstruktsioon tähendab alati kõrgemat surveastet?

Ei. Heavy-duty viitab üldiselt konfiguratsioonile, mis on mõeldud nõudlikeks kasutustingimusteks, kuid see ei kehtesta automaatselt kõrgemat töörõhu väärtust. Nimirõhk sõltub kogu vooliku struktuurist ja selle kindlaksmääratud töötingimustest.

4. Kas ääriku mõõtmeid saab kohandada?

Ääriku konfiguratsioone saab tehnilise kinnituse alusel üle vaadata tunnustatud standardite või kliendi jooniste alusel. Ostjad peaksid esitama ühenduse täielikud mõõtmed, sealhulgas poldi mustri, ääriku paksuse ja tihenduspinna nõuded.

5. Kas voolikut saab kasutada imemisrakendustes?

Potentsiaalselt eeldusel, et valitud konstruktsioon sobib konkreetselt nõutava alarõhu jaoks. Enne kasutamist tuleb kinnitada vajalik vaakumväärtus ja mis tahes toetav tugevdus. Tühjendusvõimsusega voolikut ei tohiks automaatselt eeldada, et see sobib imemiseks.

6. Millist teavet peaksid ostjad pakkumist küsides esitama?

Esitage nõutav siseläbimõõt, vooliku pikkus, edastatav keskkond, töörõhk, vajaduse korral vaakuminõuded, temperatuurivahemik, ääriku standard, paigaldustingimused, tellimuse kogus ja kontrollinõuded. Joonised ja fotod võivad aidata selgitada ebatavalisi ühendus- või paigaldusvajadusi.

Kuidas leida sobiv voolikulahendus?

Õige valimineSuure läbimõõduga raskeveokite äärikuga kummivoolikhõlmab vooluvõimsuse, kulumiskindluse, tugevduse, rõhu ja vaakumi nõuete tasakaalustamist, ääriku ühilduvust ja hoolduskaalutlusi. Hoolikalt määratletud voolik võib aidata vähendada välditavat kulumist, lihtsustada seadmete ühendamist ja toetada usaldusväärsemaid tööstuslikke transportimistoiminguid.

JIDONGDA pakub rakendusele orienteeritud vooliku konfiguratsiooni ja kohandamist vastavalt projekti nõuetele. Olenemata sellest, kas teie süsteem käsitleb mineraalset läga, liiva, kruusa, aherainet või muud ühilduvat kandjat, jagage oma tehnilisi andmeid ja töötingimusi insenerimeeskonnaga.Võtke meiega ühendustjuba täna, et arutada oma taotlust, taotleda kohandatud hinnapakkumist ja leida teie seadmetele ja projekti vajadustele sobiv voolikukonfiguratsioon.
