Mis on ümbrisliitmik ja kuidas see toruühendussüsteemides töötab?

Ehitusekskavaator kaotab ootamatult hüdraulilise rõhu. Operaator astub välja ja märkab masina all olevast liigendist tilkuvat õlilompi. Hooldusmeeskond saabub, tuvastab probleemi kui lahtise kinnituse ja pingutab selle. Kuid leke taastub tunni jooksul. Probleem ei ole tiheduses; see on sees olev Ferrule Fitting, mis on kaotanud haarde. Seda stsenaariumi mängitakse töökodades ja töökohtades iga päev, sageli seetõttu, et seadmete kallal töötavad inimesed ei saa täielikult aru, millist komponenti nad pingutavad. TheFerrule kinnituson vedelate elektrisüsteemide üks levinumaid, kuid enim valesti mõistetavaid elemente. See on väike, odav ja seda on lihtne tähelepanuta jätta, kuid korralikult töötav Ferrule Fitting on erinevus usaldusväärse hüdrosüsteemi ja kroonilise lekke vahel.

Ferrule kinnitus on mehaaniline surveseade, mis loob toru ja liitmiku korpuse vahele lekkekindla tihendi. See töötab lihtsal, kuid elegantsel põhimõttel: kui mutter on pingutatud, sunnib see kitsenevat rõngast (ümbrist) radiaalselt vastu toru seina kokku suruma. See kokkusurumine tekitab kaks olulist efekti: metall-metalli tihend, mis ei lase vedelikul välja pääseda, ja mehaaniline käepide, mis takistab toru surve all väljatõmbumist. Ferrule Fitting ei tugine liimidele, hermeetikutele ega tihenditele; see kasutab püsiva ja usaldusväärse ühenduse loomiseks metalli elastsust ja plastilisust. See artikkel viib teid sügavale sukeldumisele Ferrule Fittingu maailma, uurides selle anatoomiat, tööfüüsikat, selle erinevaid tüüpe ja tehnilisi näitajaid, mis määratlevad kvaliteetse toote. Samuti käsitleme praktilisi paigaldustehnikaid ja levinumaid tõrkeotsingu stsenaariume. Lõpuks saate aru, miks see väike komponent väärib palju rohkem tähelepanu kui tavaliselt.

Sisukord

• 1. Mis on ümbrisliitmik?
• 2. Kuidas töötab mulliliitmik lekkekindla tihendi loomiseks?
• 3. Millised on erinevat tüüpi kaitseraudade liitmikud ja kus neid kasutatakse?
• 4. Millised tehnilised näitajad määratlevad kvaliteetse tindiliitmiku?
• 5. Kuidas korralikult paigaldada ja tõrkeotsingut teha?
• Korduma kippuvad küsimused (KKK)
• Tootja kohta
• Järeldus

Mis on ümbrisliitmik?

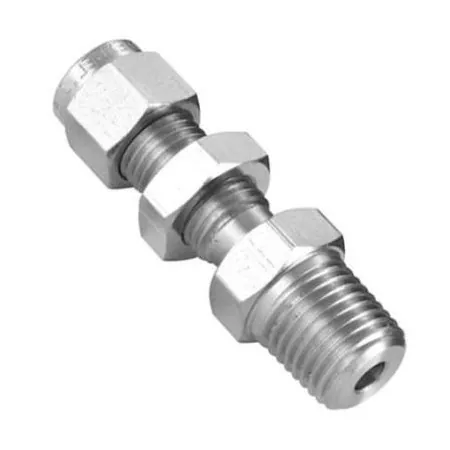

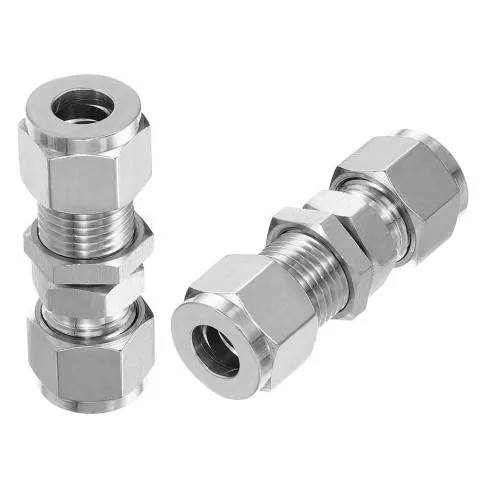

A Ferrule kinnituson täpselt konstrueeritud komponent, mida kasutatakse toru ühendamiseks liitmiku korpusega vedeliku jõu- ja pneumaatilistes süsteemides. See on väike rõngakujuline metallosa, mis kokkusurumisel tekitab tihendi ja tagab mehaanilise kinnipidamise. Sõna "ferrule" tuleneb ladinakeelsest sõnast "ferrum", mis tähendab rauda, ​​peegeldades selle metallilist olemust. Kõige lihtsamal kujul on Ferrule Fitting ümbris, mis sobib toru otsaga. Kui kinnitusmutter on pingutatud, surutakse ümbris vastu liitmiku korpuse kitsenevat pinda, põhjustades selle deformeerumise ja toru haardumise. See deformatsioon on püsiv; Kui Ferrule Fitting on korralikult kokku surutud, ei saa seda uues kohas uuesti kasutada ja see jääb paigale isegi äärmise vibratsiooni korral.

Ferrule kinnitusi mõistmiseks kujutage ette, et teie käsi haarab puupulgast. Teie sõrmed keerduvad pulga ümber, avaldades igalt poolt survet. Mida tugevamini pigistate, seda tugevam on haare. Ferrule Fitting töötab samal põhimõttel, kuid olulise erinevusega: Ferrule Fitting ei ole lihtsalt haarav; see loob ka pitseri. Hülss on kitsenev ja kui see surutakse liitmiku korpuse sees olevasse vastavasse koonusse, toimub see kontrollitud plastilise deformatsiooni teel. Hõõru välispind tihendub vastu liitmiku korpust, sisepind aga hammustab toru seina. See kahekordne toime – tihendamine ja haaramine – muudab Ferrule Fittingi nii tõhusaks. Toru ei ole liimitud ega keevitatud; see on mehaaniliselt lukustatud ja tihendatud hülsi deformatsiooni tõttu.

Ferrule kinnitusi anatoomia koosneb kolmest põhikomponendist:

• Korpuse paigaldamine:Põhikorpus, mis sisaldab kitsenevat istet ja tagab välisühenduse (keermestatud või keevitatud). Tavaliselt on see valmistatud roostevabast terasest, messingist või süsinikterasest.
• Hüdraul:Surverõngas, mis deformeerub toru tihendamiseks ja haaramiseks. See on liitmiku süda. Selle geomeetria, materjal ja pinnaviimistlus on liitmiku toimivuse seisukohalt kriitilised.
• Mutter:Väliskeermega krae, mis rakendab aksiaalset jõudu, et suruda hülss liitmiku korpusesse. Mutri konstruktsioon mõjutab vajalikku pöördemomenti ja paigaldamise lihtsust.

Ferrule kinnitus on ainulaadne torude ühendamise meetodite seas, kuna see ei nõua toru otsa spetsiaalset ettevalmistamist – ei põletamist, kõvajoodisega jootmist ega keevitamist. Toru lõigatakse lihtsalt ruudukujuliseks, puhastatakse ja sisestatakse. See lihtsus on peamine põhjus, miks Ferrule Fittingit kasutatakse nii laialdaselt erinevates rakendustes, mis ulatuvad autode piduritorudest kuni avamere naftaplatvormideni.

Kuidas rõngasliitmik lekkekindla tihendi loomiseks töötab?

Et mõista, kuidas aFerrule kinnitustöötab, tuleb ette kujutada, mis toimub liitmiku sees pingutamise ajal. See on jõudude, deformatsioonide ja tihendamise väike draama, mis kõik toimub mõne millimeetri raadiuses. Protsessi saab jagada neljaks erinevaks füüsiliseks etapiks, millest igaüks aitab kaasa lõplikule tihendile ja haardele.

1. etapp: sisestamine ja esmane kontakt.Toru lõigatakse nelinurkseks ja eemaldatakse jämedalt, seejärel sisestatakse liitmiku korpusesse, kuni see langeb vastu õla või hoitakse kindlaksmääratud sisestamissügavusel. Ferrule Fitting libistatakse üle toru, millele järgneb mutter. Seejärel käivitatakse mutter liitmiku korpuse keermetele. Sel hetkel ei ole ümbrise ja tihenduspindade vahel kontakti. Hülss istub lihtsalt torul ja on aktiveerimiseks valmis.

2. etapp: rõngaste sidumine.Mutri pingutamisel puutub see kokku ümbrise tagaküljega. Hülss hakkab aksiaalselt liikuma liitmiku korpusesse, sisenedes istme koonusesse. Koonuse nurk on kriitiline: tavaliselt 24–60 kraadi, olenevalt liitmiku konstruktsioonist. Hülssi esiserv puutub kokku liitmiku korpuse koonusega ja mutrist tulenev jõud hakkab hülssi edasi ajama.

3. etapp: ümbrise deformatsioon.Sel hetkel hakkab rõngas deformeeruma. Hõõru geomeetria on kujundatud nii, et see on tagant tugevam ja eest nõrgem. Mutri pingutamise jätkamisel hakkab hülssi esiosa, mis on õhem ja väiksema ristlõikega, sissepoole kokku vajuma. See sissepoole kokkuvarisemine on "hammustus", mille Ferrule Fitting teeb torusse. Hülvi siseläbimõõt väheneb ja selle esiserv lõikab sisse toru seina, luues mehaanilise luku. Samal ajal surutakse ümbrise välispind vastu liitmiku korpuse koonust, luues esmase tihenduspinna.

4. etapp: viimane elastne lukk.Viimases etapis on hülss täielikult kokku surutud. See on läbinud nii elastse kui plastilise deformatsiooni. Elastne komponent on ülioluline: ümbris, nagu kokkusurutud vedru, avaldab pideva väljapoole suunatud jõu vastu liitmiku korpust ja pidevat sissepoole suunatud jõudu vastu toru. See püsiv jõud, mida tuntakse "tihendusjõuna", säilitab ühenduse terviklikkuse aja jooksul isegi termilise tsükli ja rõhu kõikumiste korral. Toru on nüüd oma kohale lukustatud ja suletud.

Mis juhtub, kui vibratsioon vabastab mutteri? Kui mutter veidi taganeb, hoiab hülsi elastne taastumine – selle vedrulaadne käitumine – tihenduspinnad kontaktis. Seetõttu võib korralikult paigaldatud Ferrule Fitting jääda lekkevabaks ka pärast aastatepikkust kasutust. Kui aga mutter on üle pingutatud, võib hülss sõita üle oma elastsuse piiri, mille tulemuseks on ülemäärane plastiline deformatsioon. See seisund, mida tuntakse "põhja välja tõmbamisena", võib hävitada hülsi ja tekitada lekketee. See on põhjus, miks paljud Ferrule Fittingi tõrked on põhjustatud valest pöördemomendist.

Millised on erinevat tüüpi kaitseraudade liitmikud ja kus neid kasutatakse?

TheFerrule kinnitusei ole üks monoliitne toode. Sellel on mitu erinevat konfiguratsiooni, millest igaüks on optimeeritud konkreetsete rakenduste, rõhuvahemike ja keskkonnatingimuste jaoks. Erinevuste mõistmine on antud töö jaoks õige ümbrisliitmiku valimiseks hädavajalik. Kolm kõige levinumat tüüpi on Single Ferrule, Double Ferrule ja W-Type Ferrule.

Ühe rõngaga liitmikud.Nagu nimigi viitab, kasutab Single Ferrule nii tihendus- kui ka haardefunktsioonide pakkumiseks ainult ühte hülssi elementi. See hülss on tavaliselt konstrueeritud terava esiservaga, mis haardub torusse, samal ajal kui selle välispind tihendub liitmiku korpuse vastu. Ühe ümbrisega liitmikud on lihtsad, neil on vähem osi ja need on sageli odavamad kui topeltümbrised. Neid kasutatakse tavaliselt madala kuni keskmise rõhuga rakendustes, nagu pneumaatilised süsteemid, mõõteriistad ja üldine tööstuslik torustik. Lihtsusel on aga oma hind: üks ümbris peab täitma korraga kahte funktsiooni, muutes selle paigaldusvigade suhtes vähem tolerantseks ja tundlikumaks toru pinnaviimistluse suhtes.

Kahekordsed kinnitusdetailid.Topeltümbris Fitting on keerukam disain, mis eraldab tihendus- ja haardefunktsioonid kaheks sõltumatuks komponendiks. Eesmine hülss on ette nähtud tihendamiseks liitmiku korpuse vastu, tagumine aga torust kinni hoidmiseks. Selline tööjaotus võimaldab optimeerida iga tihendit selle konkreetse funktsiooni jaoks. Eesmine ümbris võib olla valmistatud pehmemast materjalist, et tagada parem tihendus, samas kui tagumine ümbris võib parema haarde saavutamiseks olla kõvem. Double Ferrule Fittingit kasutatakse laialdaselt kõrgsurvehüdraulikasüsteemides, näiteks ehitusseadmetes, survevalumasinates ja avamere naftaplatvormides. Need pakuvad suurepärast vibratsioonikindlust ja on vähem tundlikud paigaldusmomendi kõikumiste suhtes.

W-tüüpi ümbrisliitmikud.W-tüüpi kaitseraud on spetsiaalne disain, mis on tavaliselt valmistatud kõrgekvaliteedilisest roostevaba terase sulamist ja millel on eristav W-profiil ristlõikes. See ainulaadne kuju võimaldab ümbrisel neelata soojuspaisumist ja kokkutõmbumist ilma eelkoormust kaotamata. W-tüüpi Ferrule Fittingi kasutatakse peamiselt kõrge temperatuuriga rakendustes, nagu auru jälgimine, soojusvahetid ja ahju torustik. Neid leidub ka krüogeensetes süsteemides, kus äärmuslikud temperatuurikõikumised on tavalised. W-Type disain tagab ühtlasema pingejaotuse, vähendades pingekorrosioonipragude tekkimise ohtu nõudlikes keskkondades.

Allolev tabel annab võrdleva ülevaate kolmest peamisest Ferrule Fittingi tüübist.

Millised tehnilised kirjeldused määratlevad kvaliteetse tindiliitmiku?

Esitus aFerrule kinnitusmääratakse materjali valiku, geomeetrilise täpsuse ja pinnatöötluse kombinatsiooniga. Halvasti valmistatud ümbris ebaõnnestub enneaegselt, samas kui kvaliteetne ümbris võib pakkuda aastakümneid usaldusväärset teenust. Kvaliteetse Ferrule Fittingi määratlevate tehniliste kirjelduste mõistmine on oluline inseneride, hankespetsialistide ja hooldusmeeskondade jaoks, kes peavad valima oma rakenduse jaoks õige komponendi.

Meie tehases valmistame Ferrule Fittingi, mis vastavad kõrgeimatele tööstusstandarditele. Meie Ferrule Fitting tooted on saadaval erinevatest materjalidest, sealhulgas 316L roostevabast terasest, messingist ja süsinikterasest, mille pinnatöötlus ulatub passiveerimisest kuni elektrivaba nikeldamiseni. Allolev tabel annab üksikasjaliku jaotuse meie Ferrule Fitting sarja peamistest tehnilistest kirjeldustest.

Üks kriitilisemaid parameetreid on ümbrise pinna kõvadus. Hülss peab olema kõvem kui toru, millest see kinni haarab, kuid mitte nii kõva, et muutuks rabedaks. Meie Ferrule Fitting on kuumtöödeldud, et saavutada pinna kõvadus 58–62 HRC, mis tagab optimaalse tasakaalu hambumuse ja sitkuse vahel. Kriitiline on ka tihenduspindade pinnakaredus. Liiga kare pind ei tihenda korralikult, samas kui liiga sile pind ei pruugi anda piisavalt hõõrdumist, et hülss saaks toru "hammustada". Hoiame oma tihenduspindadel pinnakareduse 0,4-0,8 µm, mis on osutunud optimaalseks tihendamiseks.

Lisaks nendele standardspetsifikatsioonidele pakume Ferrule Fittingi jaoks mitmeid kohandatud valikuid, sealhulgas erimaterjale (nt Inconel, Monel söövitava keskkonna jaoks) ja spetsiaalseid katteid (nt PTFE kate hõõrdumise vähendamiseks). Meie insenerimeeskond on valmis abistama teie konkreetse rakenduse jaoks sobivate Ferrule Fittingi spetsifikatsioonide valimisel.

Kuidas mulliliitmikut õigesti paigaldada ja tõrkeotsingut teha?

Isegi kõrgeima kvaliteedigaFerrule kinnitusebaõnnestub, kui see pole õigesti installitud. Õige paigaldamine on oskus, mida iga hooldustehnik ja insener peaks valdama. Protsess on lihtne, kuid nõuab igas etapis tähelepanu detailidele. Allolevas tabelis on välja toodud viis peamist sammu, mille abil saate kinnitusrauda õigesti paigaldada.

Hoolimata hoolikast paigaldamisest võivad tekkida lekked ja muud probleemid. Ferrule Fittingi tõrkeotsingul on kasulik jälgida süstemaatilist protsessi. Allpool on lihtsustatud tõrkeotsingu juhend.

• Esmase paigaldamise ajal tuvastatud leke:Kontrollige toru ruudukujulisust ja sisestamise sügavust. Halvasti lõigatud toru või mittetäielik sisestamine on esialgsete lekete kõige levinum põhjus. Paigaldage uuesti uue ümbrisliitmikuga.
• Pärast teatud tööperioodi tuvastatud leke:Kontrollige mutri pöördemomenti. Vibratsioon võib põhjustada mutteri taandumise. Mutri uuesti pingutamine võib probleemi lahendada. Kui leke püsib, kontrollige hülssi kahjustuste suhtes. Hülss võib olla esimesel paigaldamisel üle pingutatud, põhjustades liigset deformatsiooni.
• Toru saab pöörata või välja tõmmata:Hülss ei ole torust piisavalt kinni haaranud. Tavaliselt on see tingitud ebapiisavast pingutamisest või ebaõige kõvadusega toru kasutamisest. Kontrollige pöördemomenti ja veenduge, et toru materjal vastab Ferrule Fittingi spetsifikatsioonidele.
• Muhv on nähtavalt mõranenud või katki:See on sageli tingitud ülepingutamisest või materjali defektist. Asendage ümbrisliitmik uue seadmega ja kontrollige pöördemomenti, et see ei ületaks soovitatud väärtust.

Korduma kippuvad küsimused (KKK)

1. küsimus: kas ümbrisliitmikku saab pärast pingutamist uuesti kasutada?

Vastus: Üldiselt ei ole ümbrisliitmik mõeldud korduvkasutamiseks. Ümbris läbib selle kokkusurumisel jääva plastilise deformatsiooni ja selle hammustus torusse on ühekordne sündmus. Ümbrise taaskasutamine uuel torul või uues kohas ei ole soovitatav, kuna see ei moodusta sama usaldusväärset tihendit ja haaret. Mõnel juhul, kui liitmikku on ainult veidi pingutatud (ja ümbris ei ole veel toru hammustanud), võib olla võimalik seda ümber paigutada, kuid see on paigaldaja vastutusel. Lekkekindla tihendi tagamiseks soovitab meie tehas toruühenduse lahtivõtmisel ümbrise ja mutri välja vahetada.

2. küsimus: kuidas ma saan aru, kas ümbrisliitmik on ilma pöördemomendivõtmeta piisavalt tihe?

Vastus: Kuigi pöördemomendi võti on eelistatud tööriist järjepidevaks ja täpseks pingutamiseks, ei ole see alati saadaval. Alternatiivne meetod on "pöördeloenduse" meetod. Kui mutter on käsitsi pingutatud, märkige võrdluspunkt ja seejärel pingutage seda veel 1/4 kuni 1/2 pööret, olenevalt liitmiku suurusest ja materjalist. 1/4-tollise toruliitmiku puhul piisab sageli 1/4 pöördest pärast käsitsi pingutamist, 1/2-tollise liitmiku puhul võib see olla 1/2 pööret. See meetod on aga vähem täpne ja tugineb paigaldaja tunnetele. Soovitame tungivalt kasutada pöördemomendivõtit ja tootja määratud pöördemomendi väärtusi, eriti kõrgsurve või ohutuskriitiliste rakenduste korral.

3. küsimus: kas Ferrule Fittings sobivad roostevabast terasest torudele?

Vastus: Jah, Ferrule Fittingit kasutatakse laialdaselt roostevabast terasest torudega. Toru materjal peab aga ühilduma ümbrise materjaliga. Vajaliku hammustuse tekitamiseks peab hülss olema torust kõvem. Roostevabast terasest torude puhul soovitame kasutada roostevabast terasest sulamist, mille kõvadus on suurem kui toru. Meie tehas pakub spetsiaalselt roostevabast terasest torudega kasutamiseks mõeldud kaitseliitmikke, millel on optimeeritud kuumtöötlus, et tagada kindel haardumine ja usaldusväärne tihend. Kui kõvaduses esineb märkimisväärne erinevus, ei pruugi hülss torust korralikult kinni jääda või toru võib olla kahjustatud.

4. küsimus: milline on suurim rõhk, mida Ferrule Fitting suudab taluda?

Vastus: Hülssliitmiku maksimaalne töörõhk sõltub mitmest tegurist: toru läbimõõt, ümbrise ja liitmiku korpuse materjal ning konstruktsiooni tüüp (ühe ümbris vs. topeltümbris). Meie kuni 1-tollise läbimõõduga torudele mõeldud topeltümbrisega ümbrisliitmikud on ette nähtud töörõhule kuni 630 baari (9100 psi). Suurema läbimõõdu või suurema rõhu korral on saadaval spetsiaalsed konstruktsioonid. Konkreetse mudeli ja suuruse kohta vaadake alati tootja survehinnangute tabelit. Oluline on tagada, et ümbrise liitmiku nimiväärtus ületaks maksimaalse süsteemi rõhu pluss ohutusvaru.

5. küsimus: miks mu ümbrisliitmik lekib isegi pärast seda, kui olen selle õigesti pingutanud?

Vastus: Õigesti pingutatud ümbrisliitmiku lekke võib põhjustada mitmed tegurid, mis ei pruugi kohe ilmneda. Kõige levinumad põhjused on: kriimustatud või kahjustatud toru pind ümbrise all (sageli prügi või käsitsemise tõttu); toru, mis ei ole täiesti ümmargune (eriti kui see on lõigatud pigem rauasaega kui torulõikuriga); toru ebaõige kõvadus (ümbris ei saa hammustada liiga kõva toru); või vigastatud või saastunud tihenduspind liitmiku korpuses endas. Lisaks, kui liitmik on lahti võetud ja uuesti kokku pandud ilma ümbrist vahetamata, ei kordu algne deformatsioon, mis põhjustab lekke. Meie tehas soovitab teil toru hoolikalt kahjustuste suhtes üle vaadata ja ühenduste uuesti paigaldamisel kasutada alati uut kaitseliitmikut, et vältida lekkeid.

Tootja kohta

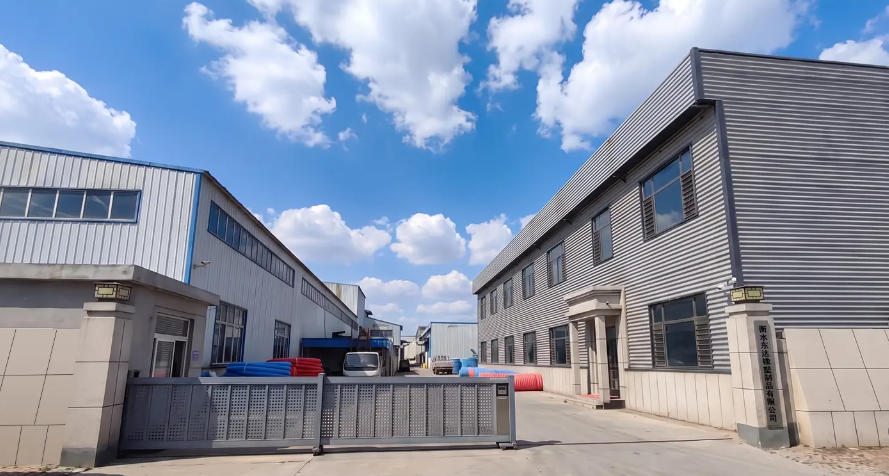

Hengshui Dongda Rubber & Plastic Products Co., Ltd.asub Jingi maakonnas Hebei provintsis – Hiina tuntud kummi- ja plastitööstuse baasi südames, mille Hiina kautšukitööstuse assotsiatsioon kiitis heaks 2007. aastal. Pekingi-Fuzhou kiirtee ja riiklike maanteede kaudu on ettevõte kasvanud professionaalseks kõrg- ja madalsurvevoolikukomplektide, konveierilindide, metallist gaasiballoonide, hüdrauliliste gaasiballoonide, hüdrauliliste gaasiballoonide, hüdrauliliste gaasiballoonide, metallist gaasiballoonide, konveierilintide, hüdrauliliste gaasiballoonide, hüdrauliliste gaasiballoonide, hüdrauliliste tsisternide, hüdrauliliste gaasiballoonide, metallist plastmassitööstuse baasi südames. erinevad kummi- ja plasttooted.

Meie Ferrule Fitting tooted on loodud kõrge rõhukindluse, väikese painderaadiuse, tugeva väsimusevastase jõudluse ja pikema kasutusea jaoks. Neid kasutatakse laialdaselt masinaehituse, nafta, söekaevandamise, elektrienergia, metallurgia, keemiatööstuse, laevaehituse ja transpordisektorites, pälvides nii kodumaiste kui ka rahvusvaheliste klientide kõrge tunnustuse.

Ootame siiralt väärtuslikku tagasisidet ja tuge sõpradelt ja klientidelt kogu maailmas. Kodu- ja välismaal olevaid kasutajaid kutsutakse üles uurima ja koostööd arutama. Oleme pühendunud pakkuma rahuldavat teenust ja usaldusväärseid lahendusi kõikidele teie ühenduse vajadustele.

Järeldus

Ferrule kinnitus võib olla väike komponent, kuid selle roll vedeliku toitesüsteemide terviklikkuses ja töökindluses on tohutu. Alates viisist, kuidas see deformeerub, et luua tihend ja haare, kuni materjali ja kuumtöötluse valikuni, mis määrab selle toimivuse, on Ferrule Fitting inseneritöö meistriteos, mis jääb sageli märkamatuks, kuni see ebaõnnestub. Kõigile, kes töötavad toruühendussüsteemidega, on oluline mõista, kuidas see töötab, millised tüübid on saadaval ja kuidas seda õigesti paigaldada.

JIDONGDA-s oleme pühendunud kvaliteetsete ümbrisliitmike pakkumisele, mis vastavad kaasaegse tööstuse nõudlikele nõuetele. Meie tooted on projekteeritud ja valmistatud kõrgeimate standardite kohaselt, tagades usaldusväärse jõudluse ka kõige keerulisemates tingimustes. Kui otsite oma rakenduse jaoks töökindlat Ferrule Fitting lahendust, kutsume teid meiega ühendust võtma. Meie kogenud spetsialistide meeskond on valmis teid aitama tootevaliku, tehnilise toe ja kohandatud lahendustega. Võtke juba täna ühendust ettevõttega Hengshui Dongda Rubber & Plastic Products Co., Ltdkonsultatsiooniks või hinnapakkumiseks. Aitame teil luua side, mida saate usaldada.
