Kui suured seadmed, pumbaseadmed, torustikud või mobiilsed süsteemid nõuavad usaldusväärset vedelikuülekannet, võimaldades samal ajal vibratsiooni ja liikumist,Suure läbimõõduga painduv äärikuga kummivoolikalatesJIDONGDApakub praktilise ühenduslahenduse. Disainitud ümber painduva kummivooliku korpuse, tugevduskonstruktsiooni ja äärikutega otste, saab seda konfigureerida vee, merevee, läga, mineraalse läga, liiva, kruusa, aheraine ja muu sobiva tööstusliku kandja jaoks.
Suure läbimõõduga torujuhtmesüsteemid seisavad sageli silmitsi väljakutsetega, mida jäik torustik ei suuda kergesti taluda. Pumba vibratsioon, seadmete nihkumine, paigalduse kõrvalekalle ja korduv kokkupanek võivad ühenduspunktide ümber tekitada lisapingeid. Painduv kummivoolik võib tagada juhitava painduva lõigu seadmete ja torustike vahel, säilitades samal ajal vajaliku transpordivõimsuse.
JIDONGDA lahenduses on kombineeritud kummist vooliku korpus koos tugevduskihtide ja äärikühendustega. Sõltuvalt töötingimustest võib konstruktsioon sisaldada tugevdatud kangast ja spiraalset terastraadi tuge rakenduste jaoks, mis nõuavad survet või vaakumit. Ääriku mõõtmeid saab kohandada ka tavapäraste standardite või kliendi joonistega, muutes vooliku sobivaks kohandatud tööstusprojektide jaoks.
Sisukord
- Mis on suure läbimõõduga painduv äärikuga kummivoolik?
- Miks on paindlikkus suurte torujuhtmesüsteemide puhul oluline?
- Kuidas voolik on ehitatud?
- Millised on peamised eelised?
- Kus seda tavaliselt kasutatakse?
- Milliseid tehnilisi parameetreid peaksid ostjad arvestama?
- Kuidas peaksid ostjad valima õige vooliku?
- Kuidas saab eluiga toetada?
- Korduma kippuvad küsimused
- Järeldus

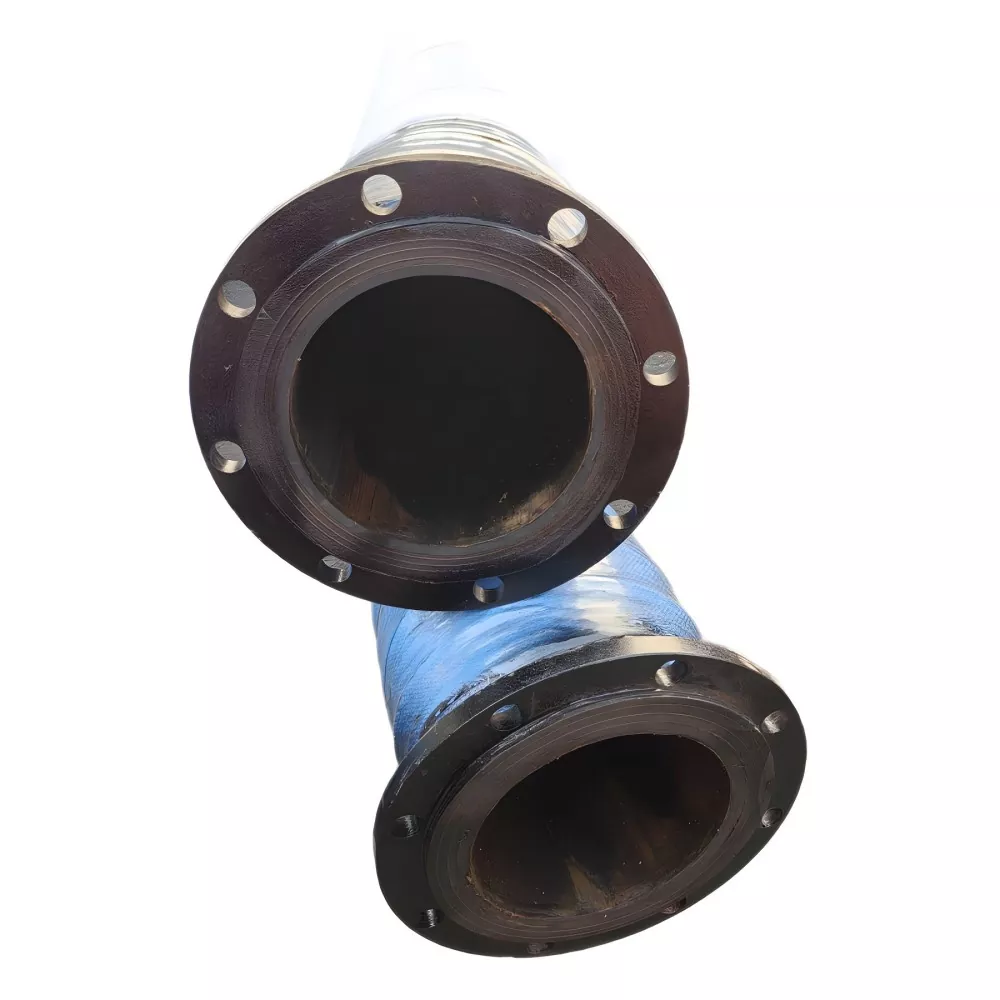

Mis on suure läbimõõduga painduv äärikuga kummivoolik?
Suure läbimõõduga painduv äärikuga kummivoolik on tööstuslik voolikukomplekt, mis on ette nähtud vedelike või tahkeid osakesi sisaldava keskkonna transportimiseks, toimides samal ajal paindliku ühendusena seadmete ja fikseeritud või mobiilsete torustike vahel.
Erinevalt täiesti jäigast ühendusest suudab kummivooliku korpus teatud määral painutada ja nihkuda. Mõlemasse otsa paigaldatud äärikud loovad poltühenduse pumpade, ventiilide, torustike, anumate või muude seadmetega. See kombinatsioon muudab vooliku eriti kasulikuks seal, kus nii transpordivõimsus kui ka ühenduse paindlikkus on olulised.
Olenevalt projektist võib vooliku konfigureerida vee, merevee, läga, mineraalse läga, liiva ja kruusa, aheraine ja valitud tööstuslike ainete jaoks. Abrasiivsete materjalide puhul tuleks sisemine kummisegu ja tugevdusstruktuur valida vastavalt tegelikule keskkonnale ja töötingimustele.
Miks on paindlikkus suurte torujuhtmesüsteemide puhul oluline?
Suured tööstuslikud torujuhtmed ei puutu alati kokku staatiliste tingimustega. Pumbad tekitavad vibratsiooni, mobiilsed seadmed muudavad asendit ja paigaldustolerantsid võivad põhjustada ühendatud komponentide vahel kergeid joondusi. Kui need liigutused kantakse üle otse jäikadesse torustikesse, võib liigeste ja seadmete liideste ümber tekkida lisapinge.
Painduv kummivoolik loob torujuhtmesse painduva osa. Selle võime painduda ja teatud nihkega kohandada võib aidata muuta seadmete ühendused reaalsete töötingimustega paremini kohandatavaks.
- Aitab kohaneda seadmete vibratsiooniga.
- Võimaldab teatud torujuhtme nihkumist.
- Pakub paindlikkust seadmete ühenduste ümber.
- Võib lihtsustada ühendusi, kui paigaldusruum on piiratud.
- Toetab rakendusi, mis nõuavad seadmete eemaldamist või korduvat installimist.
- Saab konfigureerida erinevatele kandjatele ja töötingimustele.
Tegelik lubatud painderaadius, nihke vahemik, rõhuklass ja paigaldusviis tuleks alati kinnitada konkreetse vooliku ehituse ja projekti nõuetega.
Kuidas voolik on ehitatud?
Suure läbimõõduga kummivooliku jõudlus sõltub selle sisemise kummikihi, tugevduse, välimise kummikihi ja otsaühenduste koostoimest. Õigesti valitud struktuur aitab voolikul vastu pidada hoolduse ajal oodatavatele mehaanilistele ja keskkonnatingimustele.
Sisemine kummikiht
Sisemine kummikiht on transporditava ainega otseses kontaktis. Seetõttu tuleks selle koostis valida vastavalt transporditava materjali omadustele, eriti kui süsteem käsitleb abrasiivset lobrit, mineraalosakesi, merevett või muid nõudlikke aineid.
Tugevdatud kangakiht
Tugevdatud kangakihid aitavad toetada vooliku struktuuri ja kanda survekoormust. Tugevduskonstruktsioon peaks vastama nõutavale läbimõõdule, rõhule, pikkusele ja töötingimustele.
Spiraalne terastraadi tugevdus
Kui on vaja imemis- või vaakumtuge, võib lisada spiraalse terastraadi tugevduskonstruktsiooni. See konfiguratsioon tuleks täpsustada vastavalt tegelikele vaakumitingimustele, mitte valida ainult vooliku läbimõõdu põhjal.
Välimine kummikiht
Välimine kummikiht kaitseb keskkonnamõjude eest ning aitab kaasa vooliku vastupidavusele välisele vananemisele ja töötingimustele.
Äärikuga otsad
Äärikud pakuvad praktilist poltühendust vooliku ja ümbritseva torustiku või seadmete vahel. JIDONGDA saab konfigureerida süsinikterast, roostevaba terast või muid äärikumaterjale vastavalt rakendusele, standardile või kliendi joonisele.
Millised on peamised eelised?
Sobiva painduva vooliku valimine võib lahendada mitmed levinud probleemid suure läbimõõduga transpordisüsteemides. Peamised eelised hõlmavad järgmist:
- Paindlik ühendusvõimalus:Kummist korpus võimaldab teatud painutusi ja nihkumisi, mistõttu sobib see vibratsioonist või liikumisest mõjutatud seadmete liidestele.
- Suure vooluhulgaga edastamine:Suur siseläbimõõt võib toetada suuremahulist kandja edastamist, kui projekti tingimused nõuavad suuremat vooluvõimsust.
- Mugav ääriku integreerimine:Äärikuga otsad saab sobitada ühiste standarditega või kohandada vastavalt tehnilistele joonistele.
- Kohandatav tugevdus:Kangasarrustust ja valikulisi spiraalseid terastraatkonstruktsioone saab valida vastavalt rõhu- ja vaakuminõuetele.
- Meedia kohanemisvõime:Sobivaid sisekummisegusid saab valida vee, läga, mineraalse läga, liiva, kruusa ja muude kindlaksmääratud ainete jaoks.
- OEM-i ja ODM-i paindlikkus:Läbimõõtu, pikkust, rõhku, vaakumit, temperatuuri, ääriku konfiguratsiooni, kummisegu ja värvi saab kohandada mittestandardsete rakenduste jaoks.
Kus seda tavaliselt kasutatakse?
Suure läbimõõduga painduva äärikuga vooliku kasutamine ulatub üle tööstusharude, kus on vaja suuremahulist materjali ülekandmist ja paindlikke seadmete ühendusi.
| Tööstus | Tüüpiline rakendus | Peamised kaalutlused |
|---|---|---|
| Kaevandamine | Mineraalsõnniku ja aheraine transport | Hõõrdumine, osakeste suurus, kontsentratsioon, rõhk |
| Süvendamine | Läga, muda ja liiva ülekandmine | Vaakum, hõõrdumine, voolukiirus, paindlikkus |
| Sadamad | Suure vooluhulga vedelike ja materjalide transport | Läbimõõt, keskmine ühilduvus, ääriku sobivus |
| Liiv ja kruus | Vee-liiva segud ja osakeste edasitoimetamine | Kulumiskindlus ja tugevdus |
| Ehitusmasinad | Paindlikud pumba ja mobiilse torustiku ühendused | Liikumine, painutusruum, surve |
| Tööstuslik transport | Tööstuslik vesi, läga ja sobiv sööde | Temperatuur, rõhk, kummisegu |
Projektide puhul, mis hõlmavad spetsiaalset meediat või raskeid töötingimusi, peaksid ostjad esitama üksikasjaliku taotluse teabe enne vooliku ehituse lõpetamist.
Milliseid tehnilisi parameetreid peaksid ostjad arvestama?
Voolikut ei tohiks valida ainult nimiläbimõõdu järgi. Täielik spetsifikatsioon peab arvestama rakenduse mehaanilisi, keemilisi, termilisi ja ühendusnõudeid.
| Parameeter | Miks see on oluline |
|---|---|
| Sisemine läbimõõt | Määrab saadaoleva voolu läbipääsu ja ühenduse suuruse. |
| Pikkus | Mõjutab paigaldusgeomeetriat, liikumisvaru ja paindetingimusi. |
| Töörõhk | Määrab vajaliku tugevduse ja üldise vooliku konstruktsiooni. |
| Töötav vaakum | Oluline imemisrakenduste ja vaakum-tugistruktuuride valiku jaoks. |
| Töötemperatuur | Määrab, kas valitud kummisegu sobib keskkonnale ja keskkonnale. |
| Edastuskeskkond | Mõjutab kummisegu valikut ja kulumiskindluse nõudeid. |
| Voolukiirus | Aitab määrata sobiva läbimõõdu ja töökonfiguratsiooni. |
| Ääriku standard | Tagab ühilduvuse paaritusseadmete või torustikuga. |
JIDONGDA tooteteave näitab, et äärikühendusi saab konfigureerida vastavalt GB, DIN, ANSI, JIS, ASME või kliendi joonistele. Lõplikud spetsifikatsioonid tuleks kinnitada tegeliku projekti põhjal, mitte üldise kataloogi kirjelduse põhjal.
Kuidas peaksid ostjad valima õige vooliku?
Tööstuslike ostumeeskondade jaoks võib täieliku tegevusteabe esitamine pakkumise etapis muuta tehnilise kinnituse tõhusamaks. Kasulik spetsifikatsioonileht peaks sisaldama:
- Nõutav siseläbimõõt.
- Vooliku kogupikkus.
- Normaalne ja maksimaalne töörõhk.
- Imemisteenuse jaoks vajalik vaakumrõhk.
- Edastuskandja tüüp.
- Töö- ja ümbritseva õhu temperatuur.
- Nõutav voolukiirus.
- Nõutav painde- või nihkevahemik.
- Ääriku standard ja mõõtmed.
- Nõutav kogus ja kohaletoimetamise sihtkoht.
Abrasiivsed rakendused nõuavad lisateavet. Näiteks mineraalse läga projektid peaksid tuvastama osakeste suuruse ja kontsentratsiooni, et saaks õigesti hinnata sisemist kummi ja tugevdusstruktuuri.
Ostjad saavad tutvuda ka seotud lahendustega, nagu suure läbimõõduga äärikuga kummivoolik, suure läbimõõduga süvenduskummivoolik ja muud suure läbimõõduga kummivooliku lahendused, kui võrrelda erinevaid torujuhtmete nõudeid.
Kuidas saab eluiga toetada?
Iga tööstusliku kummivooliku töövõime säilitamiseks on oluline õige paigaldamine ja regulaarne kontroll. Isegi korralikult konstrueeritud voolik võib enneaegselt kahjustuda, kui see on valesti paigaldatud või kui seda kasutatakse väljaspool kinnitatud piire.
- Ärge ületage kinnitatud töörõhku, vaakumrõhku ega temperatuurivahemikku.
- Paigaldamise ajal vältige vooliku jõuga venitamist, väänamist või järsult painutamist.
- Kontrollige kummi välispinda pragude, punnide, sisselõigete ja ebatavalise kulumise suhtes.
- Kontrollige äärikuühendusi lekete ja lõdvenemismärkide suhtes.
- Jälgige abrasiivse kandjaga kasutatavaid voolikuid ebatavaliste kulumismustrite suhtes.
- Peatage töötamine ja hinnake töötingimusi uuesti, kui täheldate konstruktsioonikahjustusi või vooliku ebatavalist kokkuvarisemist.
Paigaldamine peaks samuti tagama, et äärikupinnad, poldiaugud, tihenduspinnad ja vastasosad oleksid õigesti joondatud. Voolikut ei tohi sundida asendisse, mis tekitab tarbetut mehaanilist pinget.
Korduma kippuvad küsimused
Millised on suure läbimõõduga painduva äärikuga kummivooliku peamised eelised?
Selle peamised eelised on suure läbimõõduga transpordivõimsuse ja paindliku ühendusvõimaluse kombinatsioon. Seda saab kasutada seadmete vibratsiooni, torujuhtme nihke, paigalduse kõrvalekalde või mobiilsete seadmete liikumise korral.
Kas JIDONGDA saab ääriku valmistada vastavalt kliendi joonistele?
Jah. Ääriku konfiguratsioone saab kinnitada vastavalt kehtivatele standarditele, mõõtmetele, ühendusnõuetele või kliendi joonistele. Ääriku materjali saab valida ka vastavalt projekti nõuetele.
Kas seda tüüpi voolikut saab kasutada mineraalse läga jaoks?
Jah. Seda saab konfigureerida mineraalse läga rakenduste jaoks. Siiski tuleks tagada osakeste suurus, läga kontsentratsioon, voolukiirus, rõhk, temperatuur ja kulumistingimused, et saaks hinnata sobivat sisemist kummisegu ja tugevdusstruktuuri.
Kas voolikut saab kohandada mittestandardsete rakenduste jaoks?
Jah. Kohandamine võib hõlmata läbimõõtu, pikkust, rõhku, vaakumrõhku, temperatuuri, ääriku konfiguratsiooni, kummisegu ja värvi. Spetsifikatsiooni kinnitamisel saab kasutada kliendi jooniseid, näidiseid või üksikasjalikke tehnilisi parameetreid.
Millist teavet peaksin pakkumist küsides esitama?
Kõige kasulikum teave sisaldab sisediameetrit, pikkust, töörõhku, vaakuminõuet, edastuskeskkonda, temperatuuri, voolukiirust, painde- või nihkenõudeid, ääriku standardeid, ääriku mõõtmeid, kogust ja sihtkohta.
Mis on tüüpiline tarneaeg?
Standardtooteid saab üldjuhul korraldada ligikaudu 7–20 tööpäeva jooksul, samas kui kohandatud tooted ja erispetsifikatsioonid tuleks kinnitada vastavalt tegelikele tellimuse nõuetele.
Järeldus
Hästi valitud suure läbimõõduga painduv voolik võib pakkuda tõhusat ühendust suure läbilaskevõimega torustike ja seadmete vahel, kus on tegemist liikumise, vibratsiooni, paigaldushälbe või nõudliku keskkonnaga. Paindliku kummikonstruktsiooni, tugevduskihtide ja äärikühenduste kombinatsioon muudab selle vooliku sobivaks paljude kaevandus-, süvendus-, sadama-, ehitus-, liiva- ja kruusatööde ning tööstuslike transpordirakenduste jaoks.
JIDONGDA toetab kohandatud konfiguratsioone, mis põhinevad läbimõõdul, pikkusel, rõhul, vaakumil, temperatuuril, edastusvahendil, äärikunõuetel ja kummisegul. Projektide puhul, kus standardsed vooliku spetsifikatsioonid ei suuda paigaldustingimustega täielikult ühtida, võimaldab täieliku tehnilise teabe esitamine vooliku struktuuri ja ühenduse konfiguratsiooni täpsemalt hinnata. Kui otsite usaldusväärset lahendust nõudliku torujuhtmeühenduse jaoks,võtke meiega ühendustkoos oma jooniste, tööparameetrite või projektinõuetega, et arutada JIDONGDA-ga sobivat kohandatud voolikulahendust.
