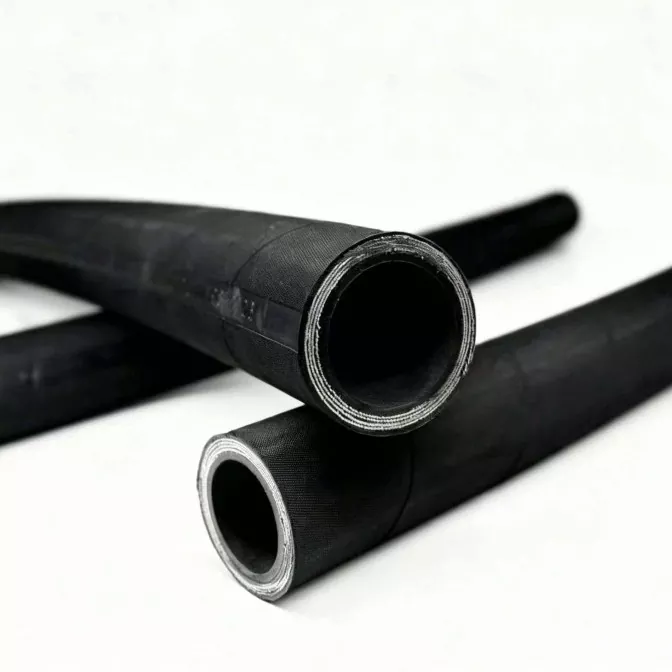

Kõrgsurve hüdrauliline kummivoolik

Kõrgsurvehüdraulilist kummivoolikut kasutatakse hüdraulikaõli ülekandmiseks masinates ja hüdraulikasüsteemides. Need on konstrueeritud sisemise toru, tugevduskihi ja väliskattega, et vastata erinevatele rõhu- ja töönõuetele.

JIDONGDA pakkub hüdraulikavoolikuid ehitusseadmete, põllumajandusmasinate, kaevandusseadmete ja tööstuslike rakenduste jaoks. Kohandatud pikkused ja voolikukomplektid on saadaval vastavalt kliendi spetsifikatsioonidele.

Mis on kõrgsurvehüdrauliline voolik?

Kõrgsurve hüdrauliline kummivoolik on painduv survetorustik, mida kasutatakse hüdraulikaõli või muude ühilduvate hüdraulikavedelike transportimiseks hüdrosüsteemides. Tavaliselt koosneb see sisemisest torust, tugevduskihist ja väliskattest.

Sisemine toru puutub vahetult kokku transporditava vedelikuga, tugevduskiht peab vastu peamisele survekoormusele ning väliskate kaitseb voolikut väliste keskkonnategurite ja mehaaniliste kahjustuste eest.

Vastavalt erinevatele töörõhkudele, rõhuimpulsside nõuetele ja töökeskkondadele saab kõrgsurvehüdraulilisi kummivoolikuid valmistada erinevate tugevdusstruktuuridega.

Terastraadist punutud hüdrovoolik

Terastraadist punutud hüdrovoolikud sobivad hüdraulikasüsteemidele, mis nõuavad paindlikke ühendusi ja vastavat survejõudlust. Vastavalt konkreetsetele tootemudelitele võivad need vastata erinevatele rõhuklassidele ja rakendusnõuetele.

Terastraadist spiraalne hüdraulikavoolik

Terastraadist spiraalsed hüdrovoolikud on mõeldud hüdraulikasüsteemide jaoks, mis nõuavad kindlat töörõhku ja rõhuimpulssi jõudlust. Nende kasutusala sõltub vooliku mudelist, tugevduskonstruktsiooni konstruktsioonist ja asjakohastest katsetulemustest.

Kõrgsurvehüdrauliliste kummivoolikute survevõimet ei saa määrata ainult välimuse, läbimõõdu või terastraadi kihtide arvu järgi. Lõplik valik peaks põhinema konkreetsel tootemudelil, tehnilistel parameetritel, kohaldatavatel standarditel ja katsetulemustel.

Hüdraulikavedeliku ühilduvus

Miks on hüdraulikavedeliku ühilduvus oluline?

Hüdraulikasüsteemides kasutatakse tavaliselt hüdroõli, kuid erinevad seadmed võivad töötada erinevat tüüpi töövedelikega.

Kui hüdraulikavedelik ei ühildu vooliku sisetoru materjaliga, võib see põhjustada paisumist, kõvenemist, pehmenemist, pragunemist või jõudluse halvenemist, mis võib mõjutada vooliku kasutusiga ja tööohutust.

Hüdraulikaõli vooliku valimisel tuleb kinnitada järgmine teave:

· Hüdraulikavedeliku tüüp

· Vedeliku koostis

· Töötemperatuur

· Töörõhk

· Keskkonnatingimused

Üldine valikuteave hõlmab mineraalipõhiseid hüdraulikaõlisid, sünteetilisi hüdraulikavedelikke ja muid spetsiifilisi hüdraulikavahendeid.

Ühilduvus erinevate vedelikega tuleb kinnitada vastavalt tegelikule koostisele, sisekummi materjalile ja töötingimustele. Ei saa eeldada, et sama hüdrovoolik sobiks kõikide hüdraulikaõlide, sünteetiliste vedelike või veepõhiste vedelike jaoks.

Kui hüdrosüsteem kasutab spetsiaalseid vedelikke, on soovitatav esitada vedeliku nimi ja tehniline teave, et vooliku materjali ühilduvust saaks täiendavalt kontrollida.

Vooliku ehitus

Tüüpiline kõrgsurvehüdrauliline kummivoolik koosneb tavaliselt järgmistest komponentidest.

01｜Sisekumm

Sisemine toru puutub vahetult kokku hüdrovedelikuga.

Peamised kaalutlused hõlmavad järgmist:

· Õlikindlus

· Vedeliku ühilduvus

· Temperatuuritaluvus

· Paindlikkus

Sisetoru materjal ja paksus tuleks valida vastavalt konkreetsele vooliku mudelile ja töötingimustele.

02｜tugevduskiht

Tugevduskiht on võtmestruktuur, mis määrab vooliku survevõime.

Vastavalt tooteseeriatele ja rõhunõuetele võib voolik kasutada terastraadist põimitud või terastraadist spiraalseid tugevduskonstruktsioone.

Valiku tegemisel tuleks kaaluda:

· Töörõhk

· Purskerõhk

· Surveimpulsi nõuded

· Vooliku läbimõõt

· Minimaalne painderaadius

· Paigaldustingimused

Sagedaste rõhumuutustega hüdrosüsteemide puhul on vaja ka kontrollida, kas voolik vastab nõutavale rõhuimpulsi jõudlusele.

03｜ Välimine kate

Väliskate pakub tugevduskonstruktsioonile välist kaitset.

Sõltuvalt töökeskkonnast võib olla vaja arvestada järgmiste teguritega:

· Kulumiskindlus

· Ilmastikukindlus

· Õli- ja rasvakindlus

· Osoonikindlus

· Mehaaniline kaitse

04｜Hüdraulika liitmikud ja voolikukoost

Kõrgsurvehüdraulilisi kummivoolikuid saab varustada sobivate liitmikega vastavalt seadmete ühendamise nõuetele, et moodustada hüdraulikavooliku komplekt.

Saadaolevate paigaldusvõimaluste hulka kuuluvad:

· Sirged liitmikud

· 45° küünarnuki liitmikud

· 90° küünarnuki liitmikud

· Metrilised keermeliitmikud

· BSP keermeliitmikud

· JIC-liitmikud

· ORFS-liitmikud

· Ääriku liitmikud

Konkreetne liitmiku tüüp, keerme spetsifikatsioon, tihendusmeetod ja pressimisparameetrid tuleb kinnitada vastavalt seadmete liidestele ja tootenõuetele.

Voolikut, liitmikke ja pressimisparameetreid tuleks pidada sobivaks montaažisüsteemiks. Erinevaid komponentide spetsifikatsioone ei tohiks juhuslikult segada.

Tehnilised andmed

Töörõhk ja temperatuur

Töörõhk, lõhkemisrõhk ja töötemperatuur on erinevad tehnilised parameetrid ega saa üksteist asendada.

Vooliku lubatud töörõhku mõjutavad tegurid, sealhulgas siseläbimõõt, tugevdusstruktuur, tootemudel, temperatuur ja töötingimused. Kui temperatuur tõuseb, võib mõne vooliku lubatud töörõhku olla vaja vastavalt reguleerida.

Pidevate või sagedaste rõhuimpulssidega hüdrosüsteemide puhul on vaja ka kontrollida, kas rõhuimpulsi jõudlus vastab seadme nõuetele.

Seetõttu peaksid ostjad valima sobiva vooliku mudeli vastavalt tegelikule rakendusele ja kinnitama lõplikku jõudlust toote tehniliste andmete ja tegelike katsetulemuste põhjal.

Tüüpilised rakendused

Ehitusmasinad – ekskavaatorid, laadurid, kraanad ja muud hüdroseadmed.

Põllumajandusmasinad – traktorid, kombainid ja põllumajandusseadmed.

Tööstusseadmed – hüdraulilised pressid, jõuallikad ja tööstuslikud masinad.

Kaevandusseadmed — nõudlikes tööstuskeskkondades töötavad hüdraulikasüsteemid.

Materjalikäitlusseadmed – kahveltõstukid, tõsteseadmed ja muud hüdraulilised rakendused.

Voolik tuleb valida vastavalt seadme töötingimustele.

Ettevõtte sertifikaadid ja dokumendid

Kvaliteedijuhtimissüsteemi sertifitseerimine

Keskkonnajuhtimissüsteemi sertifitseerimine

Kõrgsurvehüdraulika vooliku patendisertifikaat

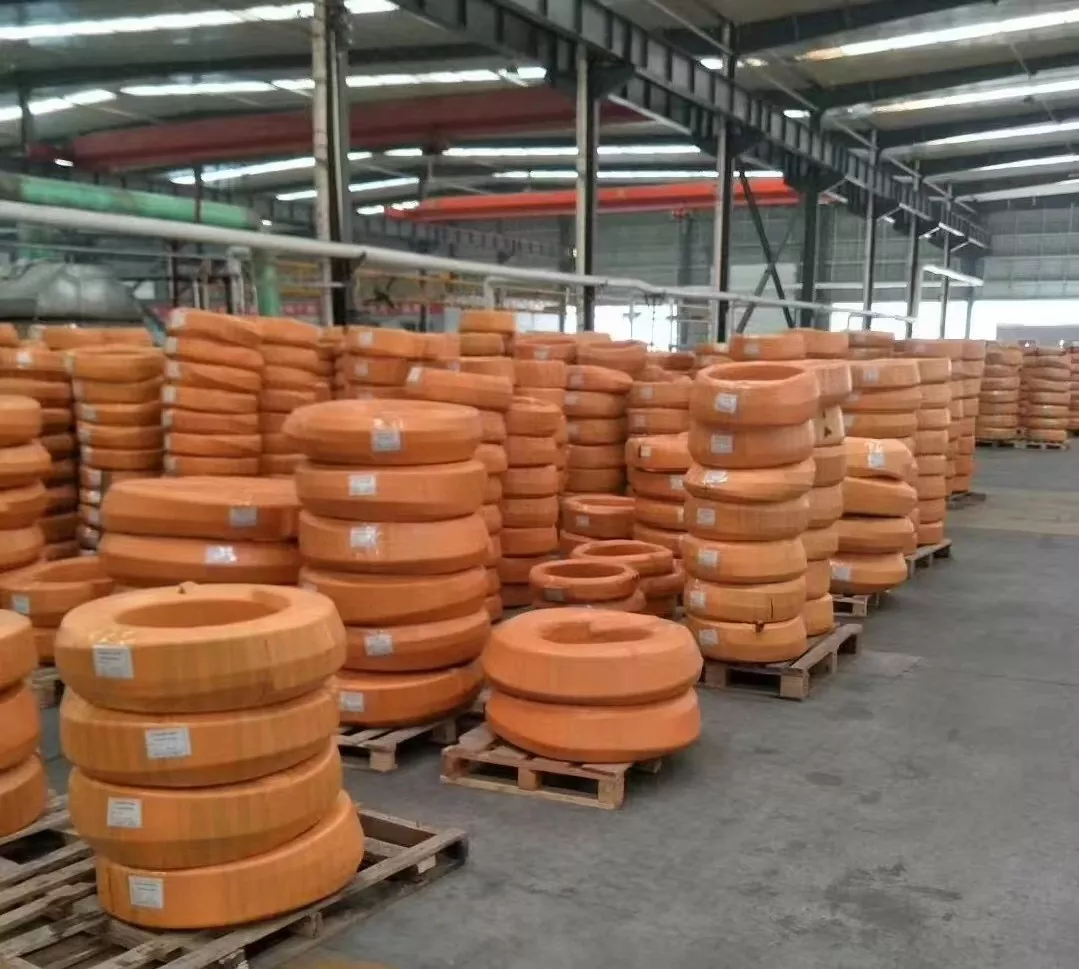

Tehase- ja tootmisvõimsus

Miks valida JIDONGDA voolikud?

JIDONGDA tarnib hüdraulikavoolikuid erinevatele tööstuslikele rakendustele ja saab kooskõlastada toodete hankimist vastavalt kliendi nõudmistele.

· Terastraadist punutud ja spiraalvooliku valikud

· Kohandatud suurused ja pikkused

· Hüdraulika liitmikud ja voolikukomplektid

· OEM- ja mittestandardsed spetsifikatsioonid

· Toote sobitamine jooniste või näidiste põhjal

· Paindlikud tarnelahendused erinevate projektide jaoks

Paigaldus ja hooldus

· Valige oma hüdrosüsteemi jaoks õige rõhuklass.

· Kinnitage hüdraulikavedeliku ja vooliku materjali ühilduvust.

· Vältige liigset painutamist, väänamist ja välist hõõrdumist.

· Kasutage ühilduvaid liitmikke ja õigeid pressimisspetsifikatsioone.

· Kontrollige regulaarselt pragude, punnide, lekete ja kahjustatud liitmike suhtes.

Lõpetage kahjustatud vooliku kasutamine ja järgige enne kontrollimist või vahetamist seadme tootja ohutusprotseduure.

KKK

Q1. Milleks kasutatakse kõrgsurvehüdraulikavoolikut?

Kõrgsurvehüdraulikavoolikuid kasutatakse hüdraulikaõli või ühilduvate hüdraulikavedelike ülekandmiseks hüdrosüsteemides, sealhulgas ehitusmasinates, tööstusseadmetes, põllumajandusmasinates ja muudes hüdraulilistes rakendustes.

Q2. Mis vahe on põimitud ja spiraalhüdraulikavoolikutel?

Terastraadist punutud ja terastraadist spiraalvoolikutes kasutatakse erinevaid tugevduskonstruktsioone. Nende rõhuväärtused, paindlikkus ja rõhuimpulsi jõudlus sõltuvad konkreetsest tootekonstruktsioonist ja kohaldatavatest spetsifikatsioonidest.

Q3. Millist töörõhku teie hüdrovoolik talub?

Lubatud töörõhk sõltub vooliku seeriast, siseläbimõõdust, tugevduskonstruktsioonist ja töötingimustest. Mudeli valimiseks esitage vajalik rõhk ja vooliku suurus.

Q4. Kas saate varustada hüdrovoolikuid liitmikega?

Jah. Hüdraulikavooliku komplekte saab tarnida vastavalt ühilduvatele vooliku ja liitmiku spetsifikatsioonidele, olenevalt toote saadavusest ja kohandamisnõuetest.

K5. Millised hüdraulikavedelikud sobivad teie voolikutega?

Ühilduvus sõltub hüdraulikavedeliku tüübist, sisetoru materjalist, temperatuurist ja töötingimustest. Kinnitamiseks esitage vedeliku nimi ja asjakohane tehniline teave.

K6. Kas saate vooliku pikkust ja liitmikke kohandada?

Jah. Kohandatud pikkusi ja ühilduvaid liitmikke saab hinnata vastavalt kliendi joonistele, näidistele või tehnilistele spetsifikatsioonidele.

K7. Kas pakute OEM-i hüdrovooliku tarnimist?

Jah. OEM-i tarnimine ja kohandatud tootelahendused on saadaval vastavalt kinnitatud toote spetsifikatsioonidele ja tellimuse nõuetele.

Q8. Millist teavet on vaja hüdrovooliku pakkumise jaoks?

Soovitame pakkuda:

Siseläbimõõt + töörõhk + hüdraulikavedelik + temperatuur + pikkus + liitmiku tüüp + kogus

K9. Kuidas valida õige kõrgsurvehüdraulikavooliku tarnija?

Valige tarnija, kes aitab kontrollida rõhumäärasid, vedeliku ühilduvust, tugevdusstruktuuri, liitmiku spetsifikatsioone ja tootedokumentatsiooni. Lõplik valik peaks põhinema tegelikel töötingimustel ja kinnitatud toote spetsifikatsioonidel.

K10. Millised standardid on teie hüdrovoolikute jaoks saadaval?

Hüdraulikavoolikud võivad olla projekteeritud või tarnitud vastavalt kehtivatele SAE või EN standarditele, olenevalt tegelikust tooteseeriast. Toote vastavuse kinnitamiseks täpsustage nõutav standard.
