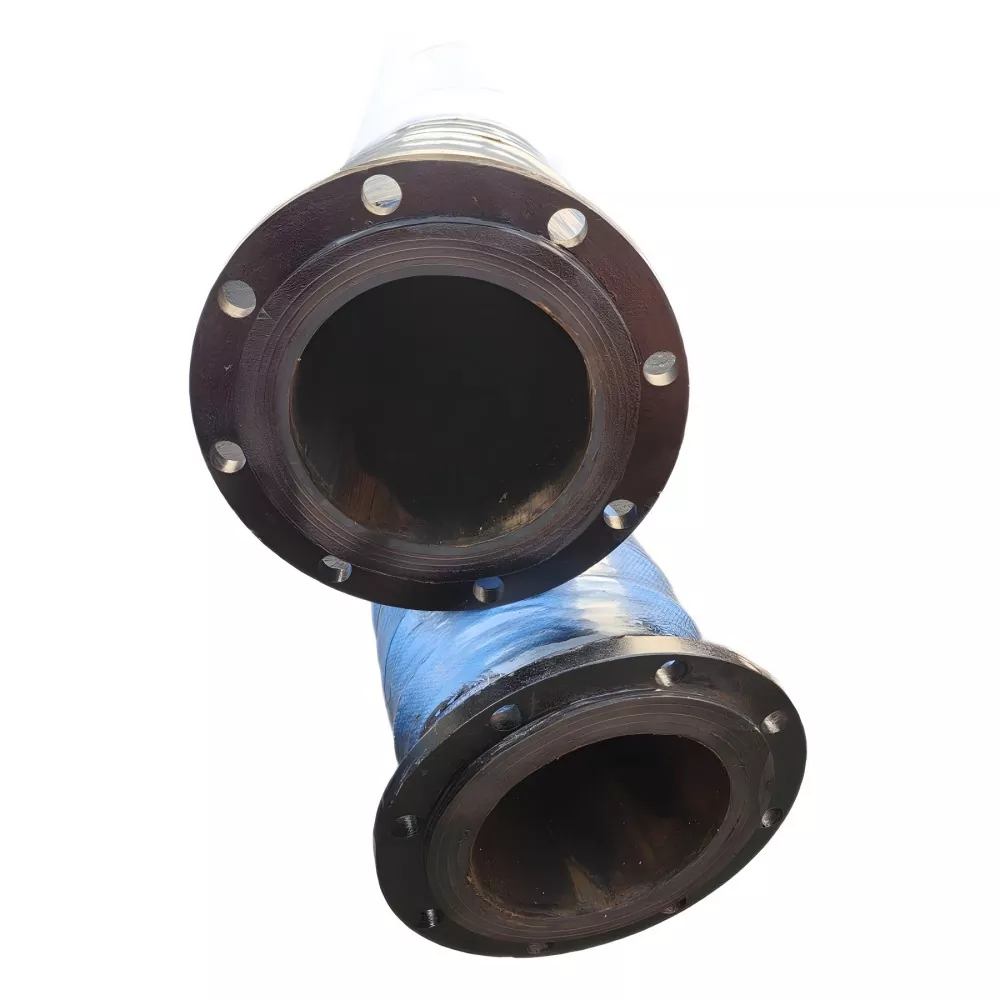

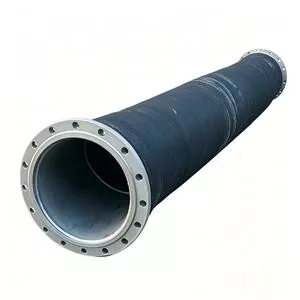

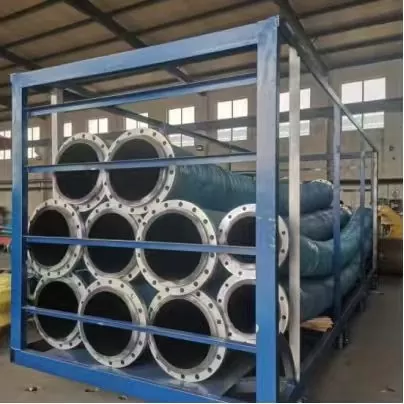

Suure läbimõõduga painduv äärikuga kummivoolik

JIDONGDA suure läbimõõduga painduvat äärikuga kummivoolikut kasutatakse peamiselt paindlikuks ühendamiseks ja kandja transportimiseks suurte seadmete, pumbaseadmete, torustike ja mobiilsete seadmete vahel.

Tootel on kummist vooliku korpus, mis on kombineeritud tugevduskonstruktsioonidega ja mõlemas otsas on äärikud. See sobib edastamiseks:

· Vesi

· Merevesi

· Läga

· Mineraalne läga

· Liiv ja kruus

· Jäätmed

· Mõni tööstuslik meedia

Selle toote peamine paigutus on paindlik ühendus. Seetõttu tuleks valiku tegemisel lisaks rõhule ja läbimõõdule arvesse võtta ka selliseid tegureid nagu seadme vibratsioon, torujuhtme nihe, paigalduse kõrvalekalle, painderuum ja vooliku pikkus.

Peamised eelised

01 | Paindlik ühendusvõimalus

Kummist vooliku korpus tagab teatud painde- ja nihkekohatavuse, muutes selle sobivaks painduvate ühenduste jaoks seadmete liideste läheduses.

02 | Suure vooluga transportimine

Suure läbimõõduga struktuuri saab kasutada suuremahuliste kandjate transportimiseks. Konkreetne läbimõõdu vahemik kinnitatakse vastavalt tegelikele toote- ja projektinõuetele.

03 | Ääriku sobitamine

Mõlemad otsad võivad olla varustatud süsinikterasest, roostevabast terasest või muude äärikutega ning neid saab sobitada vastavalt ühistele standarditele või kliendi joonistele.

04 | Valikuline imemis- ja tühjendusstruktuur

Vastavalt tegelikele vaakumnõuetele saab konfigureerida sobivad tugevduskonstruktsioonid ja spiraalsed terastraadist karkassid.

05 | Keskmine kohanemisvõime

Selliste kandjate jaoks nagu vesi, merevesi, läga, mineraalne lobri ja liiv saab valida sobivad sisemised kummimaterjalid vastavalt materjalinõuetele ja kulumistingimustele.

06 | Mittestandardne kohandamine

Kohandamine on saadaval:

· Läbimõõt

· Pikkus

· Rõhk

· Vaakumrõhk

· Temperatuur

· Äärik

· Kummisegu

· Värv

Toote struktuur

Sisemine kummikiht puutub otse transpordivahendiga kokku.

Tugevdatud kangakiht kannab survekoormust.

Kui on vaja vaakumtuge, saab konfigureerida spiraalse terastraadi tugevduskonstruktsiooni.

Välimine kummikiht tagab vananemiskindluse ja keskkonnakaitse.

Otsaäärikuid kasutatakse seadmete ja torustike vaheliste poltühenduste jaoks.

Miks valida painduv äärikkonstruktsioon

Kui fikseeritud torujuhtmed kogevad pumbaüksuse vibratsiooni, seadmete liikumist või paigaldusvigu, võib ühenduspunktides tekkida täiendav pinge.

Painduvad kummivoolikud võivad toimida torujuhtmete painduvate osadena, aidates kaasa teatud nihkele ja vibratsioonile.

Tegelik lubatud painderaadius, nihke vahemik ja paigaldusviis tuleks kinnitada vastavalt konkreetsele konstruktsioonile.

Tüüpilised paigalduskohad

Tavaliselt kasutatakse:

· Pumba imemis- või tühjendusotsad

· Seadete ja magistraaltorustike vahelised ühendused

· Mobiilseadmete ühenduspunktid

· Tööstuslikud torustikud, mis nõuavad sagedast paigaldamist ja lahtivõtmist

Ääriku mõõtmed peavad vastama ääriku, tihenduspinna ja poldi avade asenditele.

Tehnilised parameetrid

Rakendustööstused

Kaevandamine:
Kasutatakse mineraalse läga, aheraine ja osakesi sisaldava söötme transportimiseks.

Süvendamine:
Kasutatakse läga, muda ja liiva transportimiseks.

Pordid:
Kasutatakse suure vooluhulgaga vedelike ja materjalide transportimiseks.

Liiv ja kruus:
Kasutatakse vee-liiva segude ja osakeste materjalide transportimiseks.

Ehitusmasinad:
Kasutatakse paindlike ühenduste jaoks pumpade, seadmete ja mobiilsete torustike vahel.

Tööstuslik transport:
Kasutatakse tööstusliku vee, läga ja muude sobivate transpordivahendite jaoks.

Valikupunktid

Ostmisel on soovitatav esitada järgmine teave:

· Siseläbimõõt

· Pikkus

· Töörõhk

· Töötav vaakumrõhk

· Edastuskandja

· Temperatuur

· Voolukiirus

· Painutus-/nihkenõuded

· Ääriku standard

Kui seda kasutatakse vaakum-imemisel, tuleb vaakumrõhu tase selgelt määratleda.

Kui transpordite abrasiivseid aineid, nagu liiv või mineraalpulber, tuleb esitada osakeste suurus ja kontsentratsioon.

Kasutamine ja hooldus

· Vältige kinnitatud rõhu, vaakumi rõhu ja temperatuurivahemiku ületamist.

· Ärge venitage ega keerake voolikut paigaldamise ajal jõuga.

· Kontrollige korrapäraselt kummi väliseid pragusid, punnisid, ebatavalist kulumist ja ääriku leket.

· Lõpetage vooliku kasutamine ja kontrollige töötingimusi uuesti, kui ilmnevad konstruktsioonikahjustused või vooliku ebanormaalne kokkuvarisemine.

Toote kohandamine / OEM & ODM

Mittestandardsete spetsifikatsioonide puhul saab tooteid kinnitada vastavalt kliendi joonistele, näidistele või tehnilistele parameetritele.

Soovitatav on pakkuda:

Siseläbimõõt / ID: ____

Pikkus / Pikkus: ____ m

Töörõhk / töörõhk: ____ MPa

Töötav vaakum / vaakum: ____ kPa

Töötemperatuur / temperatuur: ____ ℃

Edastuskeskkond / keskmine: ____

Ääriku standard / ääriku standard: ____

Ääriku mõõtmed / ääriku mõõtmed: ____

Ostu kogus / kogus: ____

Sihtsadam / sihtkoht: ____

KKK

Millised on selle vooliku peamised eelised?

Peamised eelised on suure läbimõõduga transpordi ja paindliku ühendusvõimaluse kombinatsioon, mis muudab selle sobivaks rakendusteks, mis hõlmavad seadmete vibratsiooni, torujuhtme nihkumist ja paigaldushälvet.

Kas äärikut saab toota jooniste järgi?

Jah. Tehnilist kinnitust saab teostada vastavalt ääriku standardile, mõõtudele või klientide esitatud joonistele.

Kas seda saab kasutada mineraalse läga jaoks?

Jah. Sobivad sisekummi materjalid ja tugevduskonstruktsioonid saab valida mineraalse lobri kontsentratsiooni, osakeste suuruse, voolukiiruse, rõhu ja temperatuuri järgi.

Mis on MOQ?

MOQ kinnitatakse vastavalt spetsifikatsioonile, pikkusele, struktuurile ja kohandamisnõuetele.

Standardtooted võivad sõltuvalt tellimistingimustest toetada väikeste partiide ostmist.

Mis on tarneaeg?

Tavapärased tooted saab tavaliselt korda ajada ligikaudu 7-20 tööpäeva jooksul.

Kohandatud tooted ja erispetsifikatsioonid kinnitatakse vastavalt tellimuse nõuetele.
