JIDONGDApakub tööstuslikke ühenduslahendusi nõudlikele torustike rakendustele jaRoostevabast terasest ümbris 316Lon oluline valik süsteemide jaoks, mis nõuavad töökindlaid ühendusi, korrosioonikindlust ja pikaajalist teenindust. Selle materjali omaduste, ühenduse disaini ja rakendusnõuete mõistmine aitab ostjatel valida oma projekti jaoks õige komponendi.
Hülss on väike, kuid oluline komponent paljudes torustike ja vedelikukäitlussüsteemides. Valmistatuna 316L roostevabast terasest pakub see kasulikku kombinatsiooni korrosioonikindlusest, keevitatavusest, mehaanilisest vastupidavusest ja ühilduvusest nõudlike tööstuskeskkondadega. 316L madal süsinikusisaldus aitab vähendada sensibiliseerumise ohtu keevitamise ajal, samas kui selle molübdeenisisaldus parandab vastupidavust lokaalsele korrosioonile võrreldes tavalise 304 roostevaba terasega paljudes keskkondades. See juhend selgitab, kuidas roostevabast terasest hülss töötab, kus seda kasutatakse, kuidas hinnata selle tehnilisi andmeid ja mida peaksid ostjad enne tellimuse esitamist arvestama.
Sisukord
- Mis on roostevabast terasest 316L ümbris?
- Materjali peamised omadused ja eelised
- Levinud tööstuslikud rakendused
- Kuidas valida õiget ümbrist
- 316L vs. 304 roostevabast terasest kaitserõngad
- Paigaldamise ja hoolduse parimad tavad
- Ostu kontrollnimekiri tööstusostjatele
- Korduma kippuvad küsimused
- Järeldus: õige ühenduslahenduse leidmine

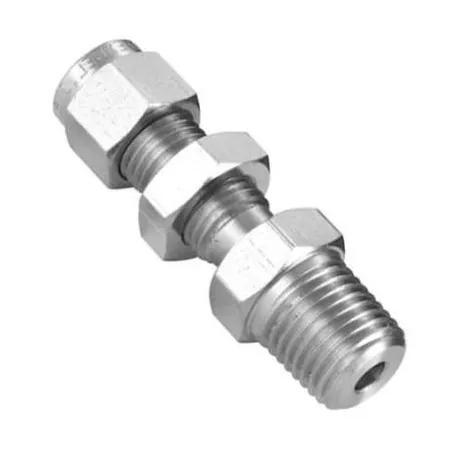

Mis on roostevabast terasest 316L ümbris?
Roostevabast terasest hülss on liitmik või ühenduskomponent, mis on ette nähtud torude ja torustike ühendamiseks, tihendamiseks, positsioneerimiseks või kinnihoidmiseks, olenevalt selle konkreetsest konstruktsioonist. Höövleid kasutatakse erinevates ühendussüsteemides, sealhulgas sanitaarklambri liitmikes ja survetüüpi sõlmedes. Nende täpne funktsioon sõltub ühendusstandardist ja ümbritsevate komponentide konfiguratsioonist.
316L on madala süsinikusisaldusega austeniitse roostevaba teras, mida tavaliselt identifitseeritakse kui UNS S31603. Selle sulami koostis sisaldab kroomi, niklit ja molübdeeni. Kroom toetab kaitsva passiivse pinnakihi moodustumist, samas kui molübdeen parandab vastupidavust punkt- ja pragukorrosioonile paljudes teeninduskeskkondades.
Täht “L” tähistab madala süsinikusisaldusega. Võrreldes standardse 316 roostevaba terasega, on 316L madalam maksimaalne süsinikusisaldus, tavaliselt 0,03% tavapäraste spetsifikatsioonide kohaselt. See aitab vähendada kroomkarbiidi sadestumist ja sellega seotud teradevahelise korrosiooni ohtu keevitamise ajal.
Mõiste “316L ümbris” üksi ei määratle aga kõiki tooteomadusi. Ostjad peaksid enne komponendi valimist kinnitama ühenduse stiili, mõõtmeid, kohaldatavat materjalistandardit, pinnaviimistlust ja kavandatud hooldustingimusi.
Materjali peamised omadused ja eelised
1. Parem korrosioonikindlus
Üks peamisi põhjusi, miks insenerid 316L roostevaba terast määravad, on selle vastupidavus paljudele söövitavatele keskkondadele. Selle molübdeenisisaldus tagab üldiselt parema vastupidavuse lokaalsele korrosioonile kui 304 roostevaba teras, mistõttu on see kasulik rakendustes, mis hõlmavad teatud puhastuskemikaale, protsessivedelikke ja niisket tööstuskeskkonda.
Sellest hoolimata ei ole 316L korrosioonikindel. Soojad kloriidilahused, kõrge kloriidi kontsentratsioon, ladestused ja halvasti kujundatud praod võivad siiski põhjustada täppide või pragude korrosiooni. Tihendi tegelik jõudlus sõltub vedeliku koostisest, temperatuurist, kokkupuuteajast, pinna seisundist ja puhastusprotseduurist.
2. Hea keevitatavus
316L madal süsinikusisaldus teeb sellest praktilise valiku keevitatud torustike jaoks. Sobivate keevitusprotseduuride järgimisel aitab see vähendada sensibiliseerimise ohtu kuumusest mõjutatud tsoonis. Korrosioonikindluse säilitamiseks on endiselt oluline õige keevitamine, keevitusjärgne puhastamine ja sobiv pinna taastamine.
3. Tööstusteenuse vastupidavus
316L roostevaba teras ühendab kasuliku mehaanilise tugevuse sitkuse ja elastsusega. Õigesti määratud ümbris võib pakkuda vastupidavat ühenduskomponenti tööstussüsteemides, mis puutuvad kokku korrapärase töö, puhastamise ja hooldusega.
Tegelikud rõhu- ja temperatuuripiirangud tuleb kindlaks määrata kogu ühendussõlme põhjal, sealhulgas ümbrise konstruktsiooni, ühendusdetailide, tihendi või tihenduselementide, paigaldusmeetodi ja tootja hinnangute põhjal. Materjali klassist üksi ei piisa ohutu töörõhu määramiseks.
4. Sobivus puhastatavatele süsteemidele
Sobiva pinnaviimistluse ja ühendusgeomeetriaga toodetud 316L komponendid võivad toetada puhastatavaid vedelikukäitlussüsteeme. See on eriti oluline toiduainete töötlemise, jookide tootmise, biotehnoloogia ja farmaatsiaseadmete puhul.
Hügieeniline sobivus ei tulene ainult sulamist. Samuti tuleb hinnata pinna karedust, keevisõmbluse kvaliteeti, pragude kontrolli, drenaaži, passiveerimist ja vastavust kehtivatele sanitaarstandarditele.
- Hea üldine korrosioonikindlus paljudes tööstuskeskkondades.
- Parem vastupidavus lokaalsele korrosioonile võrreldes 304-ga paljudes kloriidi sisaldavates tingimustes.
- Madala süsinikusisaldusega koostis, mis toetab keevitatud valmistamist.
- Ühilduvus sobivate poleerimis- ja passiveerimisprotsessidega.
- Õige valiku, paigaldamise ja hooldamise korral on võimalik pikk kasutusiga.
Levinud tööstuslikud rakendused
Roostevabast terasest 316L hülssi saab kasutada erinevates vedelike käitlemise ja protsessiseadmete süsteemides. Sobiv konstruktsioon sõltub sellest, kas ühendus peab toetama sanitaarpuhastust, kemikaalikindlust, sagedast lahtivõtmist või püsivat paigaldamist.
Toidu ja jookide töötlemine
Toidu ja jookide tootmisliinid nõuavad sageli korrosioonikindlaid komponente, mis taluvad korduvat pesemist ja puhastamist. Sobivaid 316L hülssi võib kasutada vedelate koostisosade, jookide teisaldamise ja töötlemisseadmete torustikus. Tootega kokkupuutuvad pinnad peavad vastama kehtivatele hügieeni- ja materjalinõuetele.
Farmaatsia- ja biotehnoloogiaseadmed
Farmaatsia- ja biotehnoloogiarajatised võivad puhta protsessi torustikus ja nendega seotud seadmetes kasutada 316L komponente. Nendes rakendustes võivad materjali jälgitavus, pinnaviimistlus, keevisõmbluse kontroll ning ühilduvus puhastus- ja steriliseerimisprotseduuridega olla sama olulised kui sulami nimiklass.
Keemiline töötlemine
Mõned kemikaalide ülekandesüsteemid saavad kasu 316L roostevaba terase korrosioonikindlusest. Enne hülsi määramist peaksid insenerid hindama täpset keemilise kontsentratsiooni, töötemperatuuri, rõhku ja võimalikku kokkupuudet kloriidide või muude agressiivsete ainetega.
Tööstuslikud vedeliku- ja mõõtesüsteemid
Olenevalt selle konfiguratsioonist võib ümbris olla osa toruühendustest, mõõteriistade komplektidest, protsessikollektoritest või muudest tööstuslikest vedelikusüsteemidest. Õige mõõtmete ühilduvus ja turvaline tihendus on olulised, et aidata minimeerida lekkeid ja hoolduskatkestusi.
Materjalivaliku kohta lisateabe saamiseks võivad ostjad tutvuda tunnustatud tehniliste ressurssidega, nagu Parkeri mõõteriistade ja paigaldusvahenditega, ning võrrelda juhiseid oma süsteemi nõuetega.
Kuidas valida õiget ümbrist
Sobiva ümbrise valimine nõuab enamat kui materjali kvaliteedi kontrollimist. Tehniliselt sobiv komponent peab vastama torustikule, töötingimustele ja asjakohastele kvaliteedinõuetele.
1. Kinnitage ühenduse tüüp
Tehke kindlaks, kas rakendus nõuab sanitaarklambri ümbrist, surveliitmike komponenti või muud spetsiaalset konstruktsiooni. Need konfiguratsioonid teenivad erinevaid eesmärke ega ole automaatselt vahetatavad.
2. Kontrollige mõõtmeid ja ühilduvust
Kontrollige toru välisläbimõõtu, ühenduse mõõtmeid, geomeetriat ja asjakohast mõõtmete standardit. Klambritüüpi ühenduste puhul kontrollige ümbrise, tihendi, klambri ja ühendatud torude ühilduvust. Kompressioonisüsteemide puhul kontrollige kogu liitmiku seeriat ja tootja koostejuhiseid.
3. Hinda tegevuskeskkonda
Salvestage normaalne ja maksimaalne töörõhk, temperatuurivahemik, töötlemiskeskkond, puhastuskemikaalid ja eeldatav hooldussagedus. Kui süsteem käsitleb kloriidirikkaid vedelikke või agressiivseid kemikaale, taotlege materjalide ühilduvuse ülevaatust, selle asemel, et eeldada, et 316L on sobiv.
4. Määrake pinnaviimistlus ja dokumentatsioon
Hügieeniliste rakenduste jaoks määratlege nõutav sise- ja välisviimistlus, vajaduse korral pinna karedus ja keevisõmbluse kvaliteedi ootused. Küsige tarnijalt, kas materjali katsetamise aruanded, mõõtmete kontrollimise protokollid või muu dokumentatsioon on saadaval.
5. Kinnitage vastavusnõuded
Tehke kindlaks, kas projekt nõuab konkreetset ASTM-i, EN-i, ASME-d, 3-A või muud kohaldatavat spetsifikatsiooni. Mitte iga hülss ei vasta automaatselt kõikidele standarditele. Enne ostmist kinnitage konkreetne toode, materjal, viimistlus ja dokumentatsiooni ulatus.
316L vs. 304 roostevabast terasest kaitserõngad
Nii 304 kui ka 316L on laialdaselt kasutatavad austeniitsed roostevabad terased, kuid nende sulami koostis ja korrosioonikindlus erinevad. Järgmises tabelis on toodud üldine võrdlus, mis toetab materjali esialgset valikut.
| Võrdluspunkt | 316L roostevaba teras | 304 roostevaba teras |
|---|---|---|
| Materjali tüüp | Madala süsinikusisaldusega austeniitne roostevaba teras | Austeniit roostevaba teras |
| Tüüpilised legeerelemendid | Kroom, nikkel ja molübdeen | kroom ja nikkel; tavaliselt ei lisata tahtlikult molübdeeni |
| Lokaliseeritud korrosioonikindlus | Üldiselt parem paljudes kloriidi sisaldavates keskkondades | Üldiselt madalam kui 316L võrreldavates kloriiditingimustes |
| Keevitamise kaalutlused | Madal süsinik aitab vähendada sensibiliseerimise riski | Madalamat süsinikusisaldust nõudvate keevitatud rakenduste puhul eelistatakse 304L sageli standardsele 304-le |
| Levinud rakendused | Nõudlikumad protsessid, hügieenilised ja korrosioonitundlikud süsteemid | Üldised tööstus-, toiduseadmed ja vähem agressiivne keskkond |
| Suhteline materjalikulu | Tavaliselt kõrgem | Tavaliselt madalam |
| Valiku prioriteet | Mõelge, millal on vaja täiendavat korrosioonikindlust | Mõelge, millal teenindustingimused seda võimaldavad ja kuluefektiivsus on oluline |
See võrdlus on pigem üldine kui insenerihinnangu asendaja. Kumbki sulam pole immuunne iga söövitava keskkonna suhtes. Keevitatud rakenduste puhul võrreldakse sageli 304L ja 316L, kuna nende madalam süsinikusisaldus võib aidata vähendada sensibiliseerimise riski.
Paigaldamise ja hoolduse parimad tavad
Isegi kvaliteetne ümbris võib enneaegselt üles öelda, kui ühendus on valesti paigaldatud või puutub kokku ebasobivate kasutustingimustega. Dokumenteeritud paigaldus- ja hooldusprotseduur aitab kaitsta torusüsteemi terviklikkust.
- Kontrollige enne kokkupanekut:Kontrollige hülssi mõlkide, kriimustuste, deformatsiooni, saastumise ja nähtava korrosiooni suhtes.
- Puhastage paarituspinnad:Eemaldage mustus, õli, osakesed ja jäägid, mis võivad häirida tihendamist või hügieenilist tööd.
- Kasutage ühilduvaid komponente:Ühendage hülss õigete tihendi, klambri, torude või surveliitmike komponentidega.
- Järgige paigaldusprotseduuri:Kasutage ühenduse tüübi jaoks ettenähtud keevitusmeetodit, montaažijärjestust ja pingutusnõudeid.
- Kontrollige pärast paigaldamist:Kontrollige keevisõmblusi ja tihendeid ning seejärel tehke heakskiidetud protseduuri kohaselt sobiv lekke- või rõhukatse.
- Säilitage puhastusgraafik:Eemaldage ladestused ja jäägid sulami ja protsessiga ühilduvate kemikaalide ja protseduuride abil.
- Korduvate rikete uurimine:Kontrollige liigset kokkupuudet kloriidiga, sobimatuid puhastuskemikaale, pragusid, halba drenaaži või valet kokkupanekut.
Kriitiliste protsessisüsteemide puhul peaksid hooldusvälbad ja kontrollimeetodid põhinema tööriskil, kehtivatel eeskirjadel ja seadme tootja soovitustel.
Ostu kontrollnimekiri tööstusostjatele
Enne roostevabast terasest ümbrise hinnapakkumise küsimist koostage lühike spetsifikatsioonileht. See aitab tarnijatel tuvastada õige konfiguratsiooni ja vähendab kokkusobimatute komponentide saamise ohtu.
- Materjal:Kinnitage 316L klass ja nõutav materjalistandard.
- Ühenduse stiil:Määrake sanitaarklamber, surve, keevitus või muu nõutav konfiguratsioon.
- Mõõdud:Võimalusel esitage torude suurus, ühendusmõõtmed ja joonised.
- Pinnaviimistlus:Märkige vajaduse korral poleerimis-, karedus- või passiveerimisnõuded.
- Teenuse tingimused:Dokumenteerige rõhk, temperatuur, vedeliku koostis ja puhastuskemikaalid.
- Kvaliteedidokumendid:Küsige materjalisertifikaatide, ülevaatusdokumentide ja jälgitavusnõuete kohta.
- Tellimuse üksikasjad:Kinnitage kogus, pakend, tarneaeg ja kohaletoimetamise sihtkoht.
- Projekti standardid:Tehke kindlaks kõik kohustuslikud sanitaar-, mõõtme- või regulatiivsed nõuded.
Tootespetsiifilise päringu saamiseks saavad ostjad vaadata üle roostevabast terasest 316L Ferrule tootelehte ja taotleda saadaolevate mõõtmete, ühenduse kujunduse, materjali dokumentatsiooni ja muude tehniliste üksikasjade kinnitust enne spetsifikatsiooni lõpetamist.
Korduma kippuvad küsimused
1. Mis on roostevabast terasest 316L ümbrise peamine eelis?
Selle peamine eelis on korrosioonikindluse, keevitatavuse ja vastupidavuse kombinatsioon. Molübdeen 316L-s parandab üldiselt vastupidavust lokaalsele korrosioonile, võrreldes roostevaba terasega 304, samas kui madal süsinikusisaldus aitab vähendada sensibiliseerimise ohtu keevitamise ajal.
2. Kas 316L roostevaba teras sobib toiduainete ja farmaatsiarakenduste jaoks?
Seda kasutatakse laialdaselt toiduainete töötlemisel, farmaatsias ja muudes hügieenisüsteemides. Sobivus sõltub aga konkreetsest toote disainist, pinnaviimistlusest, materjali jälgitavusest, puhastusnõuetest ja kehtivatest tööstusstandarditest. Materjali klass üksi ei taga eeskirjadele ega sanitaarnõuetele vastavust.
3. Kas 316L hülss peab vastu kõikidele kemikaalidele ja kloriidilahustele?
Ei. Kuigi 316L pakub head vastupidavust paljudele söövitavatele ainetele, võib see teatud tingimustel siiski esineda täpi-, pragukorrosiooni- või pingekorrosioonipragusid. Enne kasutamist tuleb hinnata keemilist kontsentratsiooni, temperatuuri, kokkupuute kestust ja komponendi konstruktsiooni.
4. Millist teavet on vaja roostevabast terasest ümbrise tellimiseks?
Esitage nõutav materjali klass, ühenduse tüüp, mõõtmed, töötingimused, pinnaviimistlus, kogus ja kõik kohaldatavad standardid. Joonised, ühilduvate komponentide spetsifikatsioonid ja dokumentatsiooninõuded võivad aidata tarnijal ühilduvust kinnitada.
5. Kas iga 316L hülss vastab sanitaarstandarditele?
Ei. Sanitaarnõuete järgimine sõltub toote täielikust disainist, tootmiskvaliteedist, pinnaviimistlusest, materjali dokumentatsioonist ja konkreetsest standardist. Kui teie projekti jaoks on vajalik vastavus standardile 3-A, ASME BPE või muule standardile, taotlege tootepõhiseid tõendeid.
6. Kuidas saavad ostjad 316L tihendi kvaliteeti kontrollida?
Küsige asjakohaste materjalide testimise aruandeid, mõõtmete kontrollimise tulemusi, pinnaviimistluse andmeid ja jälgitavuse dokumentatsiooni. Kriitiliste rakenduste puhul veenduge, et dokumendid vastavad kaasasolevale tootele ja nõutavatele spetsifikatsioonidele.
Järeldus: õige ühenduslahenduse leidmine
Roostevabast terasest 316L kaitseraud võib olla usaldusväärne valik torustike ja vedelikukäitlussüsteemide jaoks, mis nõuavad korrosioonikindlust, vastupidavaid ühendusi ja ühilduvust nõudlike tööstustingimustega. Selle jõudlus ei sõltu ainult sulami klassist, vaid ka mõõtmete täpsusest, ühenduse konstruktsioonist, pinnaviimistlusest, paigalduskvaliteedist ja töökeskkonna keemiast.
Ostjate jaoks, kes hindavad JIDONGDA võimalusi, on kõige tõhusam lähenemine esmalt määratleda rakenduse tehnilised nõuded ja seejärel kontrollida toote spetsifikatsioone ja täiendavaid dokumente. Kui vajate abi sobiva konfiguratsiooni tuvastamisel, mõõtmete kinnitamisel või projekti nõuete arutamisel,võtke meiega ühendusttooteteabe küsimiseks ja teie rakendusele kohandatud ühenduslahenduse uurimiseks.
