Kõrgsurvetihendi mõistmine: tehniline juhend 90° pesa keevisliidese põlve valikuks

Kaasaegsetes tööstuslike torustike paigutustes pole ümbersuunamine kunagi pelgalt geomeetriline vajadus – see on kriitiline pingepunkt. Kõrgsurvevedelike, söövitavate gaaside või äärmuslike temperatuurikõikumiste käsitsemisel tuleb validasuunaga liitmikudmäärab otseselt süsteemi stabiilsuse ja tööohutuse. Väikese avaga torustiku komponentide hulgas on90° nurga all keevisõmblusjääb püsivate, lekkekindlate täisnurksete üleminekute põhistandardiks.

Meie JIDONGDA raskeveokite tootmisüksus suhtleb iga päev rahvusvaheliste EPC töövõtjate, rafineerimistehaste projektijuhtide ja tööstuslike turustajatega. Me mõistame, et üks kinnitusrike võib peatada terve tootmisliini. Et aidata teie inseneri- ja hankemeeskondadel riske maandada, oleme koostanud selle tehnilise juhendi kõrge töökindlusega süsteemide jaoks mõeldud 90° pesa keevispõlvede valimise ja hindamise kohta.

Pistikupesa keevitamise mehaanika: miks see ületab keermestatud ühendusi

Väikese läbimõõduga torusüsteemide (tavaliselt vahemikus 1/8" kuni 4") puhul kaaluvad insenerid sageli keermestatud ja pesaga keevisliitmike vahel. Meie tootmiskogemuse põhjal pakub pesakeevitustehnoloogia kriitilistes keskkondades selgeid mehaanilisi eeliseid:

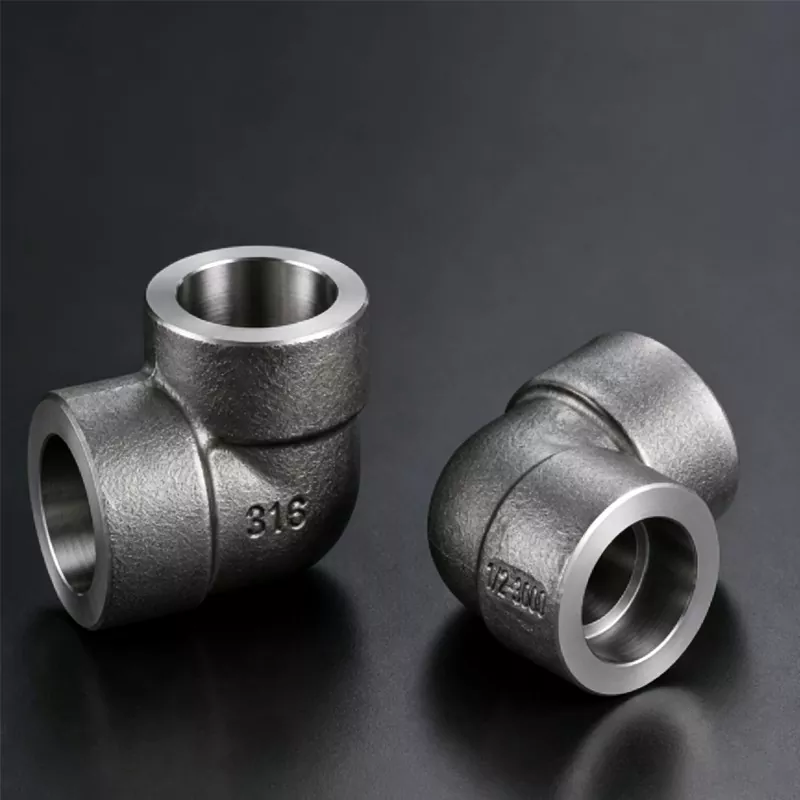

Lekkevabad teed: erinevalt keermestatud konfiguratsioonidest, mis põhinevad hermeetikutel ja on altid vibratsioonile lõdvenemisele, on 90° nurga all keevisõmbluse põlvel täppistöödeldud pesa süvend. Toru libiseb otse sellesse süvendisse ja rakendatakse ümbermõõtu kerega keevisõmblus. See loob püsiva metallurgilise sideme, mis kõrvaldab täielikult lekkevektorid.

Sujuv sisegeomeetria: keermestatud ühendused loovad sageli sisemisi samme, mis põhjustavad vedeliku turbulentsi. Meie sepistamis- ja töötlemisprotsess tagab väga ühtlase sisediameetri, säilitades rõhu stabiilsuse ja vähendades pingete kontsentratsiooni täisnurga painde korral.

Materjaliklasside otsustamine karmides keskkondades

Materjali terviklikkus on vaieldamatu, kui torujuhe töötab vahemikus -40 °C kuni 450 °C. Meie sepistamistöökojas toodame neid põlved kolmest põhimaterjalikategooriast, millest igaüks on kohandatud konkreetsete keemiliste ja mehaaniliste töökoormustega:

Globaalse projekti vastavuse tagamine: ASME B16.11 ja rõhureitingud

Rahvusvaheliste nafta- ja gaasiseadmete torustike või elektrijaamade projektide puhul on toote andmelehtede tehniliseks heakskiitmiseks esitamisel kohustuslik range vastavus ülemaailmsetele standarditele.

Iga partii 90°pesa keevis põlvedmeie JIDONGDA tehases toodetud toode on konstrueeritud nii, et see vastaks täielikult ASME B16.11, MSS SP-79 või DIN standarditele. Tehnilisi spetsifikatsioone koostavate hankemeeskondade jaoks peavad rõhuväärtused olema õigesti ristviidetud vastava torustiku ajakavaga:

Klass 3000 / klass 6000 / klass 9000: need tähised reguleerivad ASME B16.11 alusel sepistatud pesakeevisliitmikke, tagades, et need peavad vastu töörõhule vastavalt kuni 3000 PSI, 6000 PSI või 9000 PSI, olenevalt sobiva toru seina paksusest.

Pinnatöötluse integreerimine: kaitseks atmosfääri korrosiooni eest meretranspordi ja töökoha ladustamise ajal rakendame roostevabast terasest liinidele spetsiaalseid pinnaviimistlusi, sealhulgas mustfosfateerimist, kuumtsinkimist või peitsimist ja passiveerimist.

Tehase otsetugi teie järgmise hanketsükli jaoks

Kas vajate eelseisva projekti jaoks tehnilisi jooniseid, täpseid kaaluarvutusi või kohandatud suuruslahendusi? Jätke maaklerid vahele ja rääkige otse meie rahvusvahelise teenindusbürooga.

Otsese hulgimüügipakkumise saamiseks võtke ühendust JIDONGDAgaTäna, et saada 24 tunni jooksul konkurentsivõimeline hinnapakkumine ja põhjalikud materjalid.
