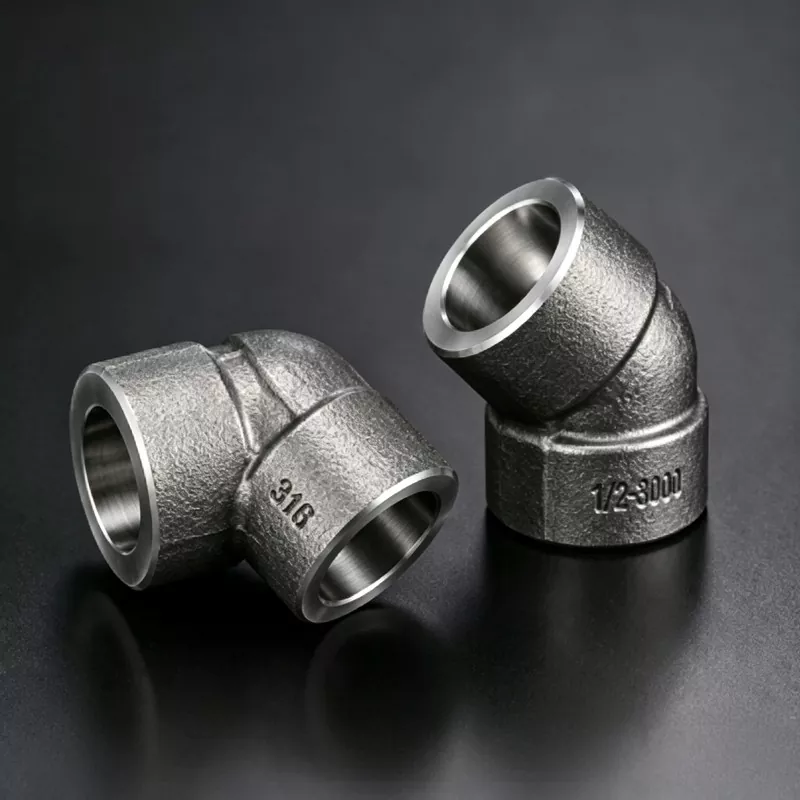

45° Socket Weld Põlv

Tööstuslike torustike projekteerimisel ei nõua iga suunamuutus järsku pööret. Paljudes suure jõudlusega süsteemides valivad insenerid teadlikult 45-kraadise ülemineku 90-kraadise põlve asemel, kuna see pakub tasakaalustatumat kombinatsiooni voolu efektiivsusest, rõhu stabiilsusest ja konstruktsiooni vastupidavusest.

45° Socket Weld Elbow on loodud täpselt selle tehnilise nõude jaoks. See tagab sujuva suunamuutuse, säilitades samal ajal täielikult keevitatud ühendussüsteemi tugevuse, muutes selle väga sobivaks väikese läbimõõduga torustike jaoks, kus voolukäitumist ja mehaanilist töökindlust tuleb hoolikalt kontrollida.

Tehniline funktsioon ja toote määratlus

45° Socket Weld Elbow on sepistatud, püsiv toruliitmik, mida kasutatakse kõrgsurve väikese avaga torusüsteemides. See ühendab torud läbi pistikupesa sisestuskonstruktsiooni, millele järgneb perimeetriline filee keevitamine, moodustades jäiga ja lekkekindla ühenduse, millest saab torujuhtmesüsteemi lahutamatu osa.

Selle põhiline tehniline eesmärk ei ole mitte ainult voolusuuna muutmine, vaid ka hüdrauliliste häirete minimeerimine. Keskmise nurga ülemineku kasutuselevõtuga vähendab see ootamatut suunamõju, parandab voolu pidevust ja aitab säilitada stabiilsemaid siserõhutingimusi. See muudab selle eriti väärtuslikuks mõõteriistade, protsessitorusüsteemide ja täppisjuhtimisega tööstusvõrkude puhul.

Tehniliste spetsifikatsioonide tabel

Kvaliteedi tagamine ja toimivuse kinnitamine

Et tagada töökindlus reaalsetes töökeskkondades, valmistatakse iga 45° Socket Weld Elbow range insenerikontrolli all ja kontrollitakse mitmekihiliste testimisprotsessidega. Survekindlus kinnitatakse hüdrostaatilise testimisega tavalistest töötingimustest oluliselt suuremate koormuste korral, et kinnitada tihenduse stabiilsust ja konstruktsiooni ohutust.

Keevisõmbluse terviklikkust kontrollitakse mittepurustavate testimismeetodite abil, nagu ultraheli- ja radiograafiline hindamine, tagades täieliku sulandumise ja kõrvaldades sisemised defektid, mis võivad mõjutada pikaajalist jõudlust. Lisaks viiakse läbi väsimuse simulatsioonikatsed, et korrata pikaajalisi vibratsiooni ja tsüklilisi rõhutingimusi, kontrollides, kas komponent säilitab konstruktsiooni stabiilsuse kogu oma kasutusea jooksul. Mõõtmete täpsust kontrollitakse ka rangelt, et tagada kohapealse paigaldamise ajal täpne pistikupesade joondamine, vähendades keevitusvigu ja montaažiriske.

Rakendustehnika ja süsteemikasutusjuhtumid

45° Socket Weld põlved on laialdaselt kasutusel tööstussüsteemides, kus kontrollitud voolukäitumine ja pikaajaline tihenduskindlus on olulised. Nafta- ja gaasiseadmete torustikes aitavad need säilitada stabiilseid voolutingimusi, vähendades samal ajal suunamuutustest põhjustatud rõhušokki. Keemilistes töötlemissüsteemides kasutatakse neid doseerimis- ja ülekandeliinides, kus voolu konsistents mõjutab otseselt protsessi täpsust.

Neid kasutatakse tavaliselt ka elektrijaamade abitorustikes, rafineerimistehaste protsessisüsteemides, laevaehitusseadmetes ja gaasijaotusvõrkudes. Hüdraulilistes juhtimissüsteemides ja tööstusmasinate torustikukomplektides tagab 45° konfiguratsioon tõhusa tasakaalu kompaktse paigutuse ja hüdraulilise jõudluse stabiilsuse vahel, eriti vibratsiooniga või pideva tööga keskkondades.

Peamised tehnilised eelised

Inseneri vaatenurgast ei ole 45° Socket Weld Elbow lihtsalt suunatav liitmik, vaid voolu optimeerimise komponent torujuhtmesüsteemis. Selle geomeetria aitab vähendada turbulentsi võrreldes terava nurga üleminekuga, parandades üldist hüdraulilist efektiivsust. Täielikult keevitatud konstruktsioon välistab mehaanilise lõdvenemise ohu, tagades pikaajalise tihenduskindluse isegi vibratsiooni ja rõhutsükli tingimustes.

Selle kompaktne disain võimaldab paindlikku paigaldamist piiratud ruumiga torustike paigutustesse, samas kui sepistatud kerekonstruktsioon tagab tugeva vastupidavuse väsimusele ja deformatsioonile. See voolu stabiilsuse ja konstruktsiooni tugevuse kombinatsioon teeb sellest usaldusväärse lahenduse keskmise rõhu ja ülitäpsete tööstussüsteemide jaoks.

Tehniline kokkuvõte

Suure jõudlusega torustikusüsteemide projekteerimisel ei ole voolu suund ainult paigutusotsus – see on jõudlustegur, mis mõjutab otseselt tõhusust, stabiilsust ja süsteemi eluiga. 45° Socket Weld Elbow pakub teaduslikult tasakaalustatud lahendust, mis parandab voolukäitumist, säilitades samal ajal keevitatud torusüsteemide konstruktsiooni usaldusväärsuse, muutes selle eelistatud valikuks kaasaegsetes tööstuslikes rakendustes.
