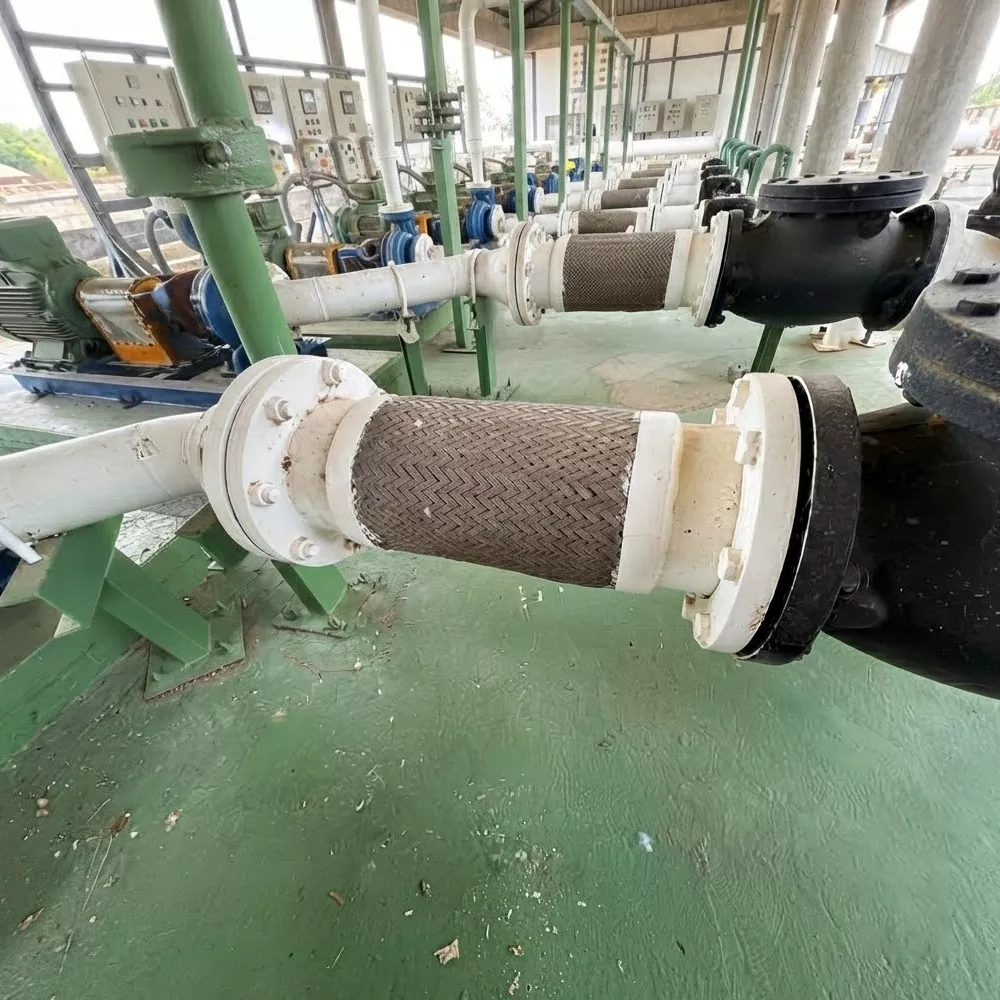

Roostevabast terasest punutud metallist voolik

Traditsiooniline jäik torustik on vastuvõtlik pragunemise, lahtiste ühenduste ja seadme vibratsiooni, mitmeteljelise nihke või termilise deformatsiooni põhjustatud lekete tekkeks. Paindlikkust, mehaanilist kaitset ja usaldusväärset tihendit kombineerides on JIDONGDA roostevabast terasest põimitud metallvoolikud suurepäraseks alternatiiviks jäigale torustikule. Nende kahekihiline kaitsekonstruktsioon, millel on sisemine gofreeritud toru deformatsiooni vastu ja välimine punutis, mis tagab parema kaitse, neelab töökoormused ja kompenseerib torujuhtme nihke. Need voolikud säilitavad oma tihendi terviklikkuse ja töökindluse pika aja jooksul isegi äärmuslike temperatuuride ja rõhukõikumiste tingimustes. Neid kasutatakse laialdaselt pöörlevate seadmetega (nagu pumbad, kompressorid ja generaatorid) seotud vedeliku transpordisüsteemide ühendamiseks ning need on kaasaegsete tööstuslike hüdrosüsteemide põhikomponent.

Toote peamised eelised

1. Mitmetasandiliste nihkete kompenseerimine

Mahutab telg-, külg- ja nurknihkeid; leevendab torustiku pingeid, mis on põhjustatud seadmete tööst ja soojuspaisumisest/kokkutõmbumisest, vältides seeläbi torude purunemist ja ühenduste lõdvenemist.

2. Tõhus vibratsiooni summutamine ja kaitse

Neelab ja isoleerib tõhusalt pöörlevate seadmete (nt pumbad ja kompressorid) vibratsiooni, vältides ülekande külgnevatele komponentidele ja torustikule, mis vähendab oluliselt seadmete rikete määra.

3. Ülilai temperatuurivahemik

Talub temperatuure vahemikus -196°C kuni +450°C, vastates töönõuetele ekstreemsetes tingimustes, nagu krüogeense vedeliku transport, kõrge temperatuuriga auru tsirkulatsioon ja kuuma tööstusliku kandja ülekandmine.

4. Suurepärane korrosioonikindlus

Valmistatud roostevabast terasest SS304 või SS316L, mis tagab vastupidavuse oksüdatsioonile, hapetele, leelistele ja abrasiivsele kulumisele; tagab pikaajalise stabiilsuse agressiivsetes keskkondades (nt mere- ja keemiatööstus) ja tagab pikema kasutusea.

5. Kompaktsus, paindlikkus ja paigaldamise lihtsus

Kerge ja painduv materjal võimaldab marsruutimist kitsastes või keerukates seadmeruumides; see lihtsustab paigaldamist ja vähendab projekti ajakava.

6. Kohandatavad spetsifikatsioonid ja ühenduse tüübid

Toetab erinevaid ühendusvõimalusi, sealhulgas BSP- ja NPT-keere, ANSI/DIN-äärikud, kiirühendusmuhvid ja keevisõmblused; läbimõõtu, pikkust ja punutise konfiguratsiooni (ühe- või kahekihiline) saab kohandada vastavalt konkreetsetele töötingimustele.

Range jõudluse testimine ja kvaliteedikontroll

1. Testimisstandardid

Roostevabast terasest punutud metallist voolikud on valmistatud ja testitud rangelt kooskõlas tööstuslike torujuhtmete ohutusstandarditega EN ISO 10380 ja ASME B31.3; need vastavad rahvusvahelistele tehnilistele nõuetele tööstusseadmete ohutuse, paindlikkuse ja vibratsiooni summutamise osas.

2. Simuleeritud töötingimused

Tehakse põhjalikke katseid, mis hõlmavad nii standardseid kui ka äärmuslikke tööstuslikke töötingimusi, sealhulgas pikaajalist dünaamilist vibratsioonikoormust, mitmesuunaliste nihete simuleerimist, tsüklilist rõhukatset 25 baari juures ja termilist tsüklit vahemikus -196 °C kuni +450 °C.

3. Peamised testitulemused

- Impulsi väsimuse test: simuleeritud töö, mis ületab 250 000 tsüklit; säilib stabiilne paindlikkus ja lekketihedus pikaajaliste vibratsiooni- ja rõhukõikumiste korral, ilma lagunemis- või riketeta.

- Ühenduse tugevuse test: liitmikud läbisid edukalt lõhkemis- ja mehaanilise koormuse testid, tagades ühenduse töökindluse ja lekkevaba tihendi, mis vähendab oluliselt tulevase hoolduse vajadust.

- Struktuuri stabiilsuse test: pärast pikaajalist termilist tsüklit ja vibratsiooni/šoki testimist säilitasid punumiskiht ja gofreeritud sisekumm oma konstruktsiooni terviklikkuse ilma deformatsiooni ja kahjustusteta, mis näitab suurepärast väsimustugevust.

Praktilise rakenduse näide

Juhtum 1: rakendamine metallurgiatehase pidevvalumasina (CCM) hüdrosüsteemis

Suur kodumaine metallurgiaettevõte kasutas algselt oma pideva valumasina hüdrosüsteemis jäika vasest torustikku. Seadmete pikaajaline vibratsioon ja torude sagedane paindumine põhjustasid väändumist ja lekkeid, mille tagajärjeks olid sagedased hooldusseiskamised ja suured tegevuskulud. Pärast üleminekut JIDONGDA roostevabast terasest punutud metallvoolikutele, mis taluvad töörõhku 8 MPa ja minimaalse painderaadiusega, mis on vaid kolm korda suurem toru läbimõõdust, olid lekke- ja rebenemisprobleemid täielikult kõrvaldatud. Seadmete rikete määr langes 90% ja hoolduskulud ühiku kohta vähenesid 40%, tagades hüdrosüsteemi pideva ja stabiilse töö.

Praktilise rakenduse näide nr 2: Avamereplatvormi torustike projekt

Kagu-Aasia avamereprojektidele spetsialiseerunud inseneriettevõte nõudis avamereplatvormi toite ja töövedelike varustamiseks torustikku. Torustik peab vastu pidama karmidele töötingimustele, sealhulgas soolapihustuskorrosioonile, tuule ja lainete põhjustatud vibratsioonile ning temperatuurikõikumistele. JIDONGDA tarnis eritellimusel valmistatud voolikuid, millel on SS316L korrosioonikindlast roostevabast terasest punutised ja kaitsvad väliskestad. Pärast kolmeaastast pidevat avameretegevust ei ilmnenud voolikutel korrosiooni, lekke ega konstruktsioonikahjustuste märke. Need pidasid edukalt vastu agressiivsele merekeskkonnale, tagasid platvormi torustiku turvalise ja stabiilse töö ning võimaldasid kliendil oluliselt vähendada seadmete vahetus- ja hoolduskulusid.

Peamised rakendusvaldkonnad

1. Tööstusseadmed: tööstuslikud pumbad, kompressorid, generaatorikomplektid, automatiseeritud tootmisliinid

2. Energiasektor: taastuvenergia seadmed, soojusenergiasüsteemid, krüogeense vedeliku transpordisüsteemid

3. Laevavarustus: laevamootorid, laevatorustikusüsteemid, avamereplatvormide abiseadmed

4. Üldine tööstus: auru- ja HVAC-süsteemid, täppistootmisseadmed, keemiliste vedelike transpordisüsteemid

Üksikasjalikud tehnilised andmed

Brändi ja teenuse eelised

JIDONGDA roostevabast terasest punutud metallist voolik on spetsialiseerunud ettevõte, mis integreerib paindlike roostevabast terasest voolikute uurimis- ja arendustegevust, tootmist ja müüki. Kasutame küpseid tootmisprotsesse, sealhulgas vormimist, punumist ja keevitamist, ning järgime rangelt tootmisstandardeid, tagades, et meie tooted vastavad rahvusvahelistele tööstusnormidele. Tänu aastatepikkusele koostöökogemusele ülemaailmsete seadmetootjate, inseneritöövõtjate ja tööstuse hooldusteenuste pakkujatega ekspordime oma tooteid Põhja- ja Ladina-Ameerikasse, Euroopasse ja Aasiasse. Pakume OEM-teenuseid ja kohandatud disainilahendusi kiirete tööaegadega, lisaks professionaalset tehnilist tuge paigaldamiseks ja kasutamiseks, pakkudes kuluefektiivseid tööstusvoolikulahendusi klientidele kogu maailmas.

Korduma kippuvad küsimused

1. küsimus: kas JIDONGDA roostevabast terasest punutud metallvoolikud võivad kompenseerida torujuhtme mitmemõõtmelist nihkumist?

Meie tooted on spetsiaalselt loodud torujuhtme kolmemõõtmelise deformatsiooniga toimetulemiseks. Voolikud kompenseerivad täpselt telg-, külg- ja nurknihkeid, mis on põhjustatud seadmete tööst ja termilistest kõikumistest, säilitades samas konstruktsiooni terviklikkuse ja lekkekindluse.

2. küsimus: Mis vahe on SS304 ja SS316L voolikumaterjalide vahel ja millist neist valida?

A2: SS304 pakub optimaalset kulude ja jõudluse tasakaalu ning head oksüdatsioonikindlust, muutes selle sobivaks standardseteks tööstuslikeks rakendusteks, mis hõlmavad auru, puhastatud vett ja tavalisi tööstusgaase. SS316L pakub suurepärast vastupidavust happelisele ja leeliselisele korrosioonile ning kõrgendatud löögikindlust madalal temperatuuril, muutes selle ideaalseks nõudlikeks rakendusteks, nagu merekeskkond, keemiline töötlemine ja krüogeense vedeliku käitlemine; materjali valikut saab kohandada vastavalt konkreetsetele töötingimustele ja kandja olemusele.

Q3: Kas JIDONGDA pakub eritellimusel valmistatud voolikuid?
