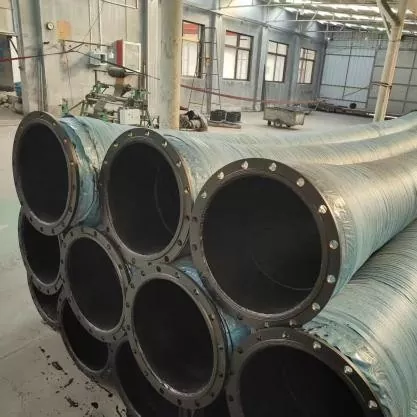

Terastraadist spiraaliga tugevdatud suure läbimõõduga kummivoolik

JIDONGDA terastraadist spiraaliga tugevdatud suure läbimõõduga kummivoolik on mõeldud raskeveokite jaoks, mida iseloomustavad kõrge rõhk, suur voolukiirus ja märkimisväärne löögikoormus. Selle konstruktsioonis on mitmekihiline tugevdusstruktuur, mis on valmistatud ülitugevast terastraadist koos suure jõudlusega komposiitkummiga; kõik komponendid moodustatakse ühe kõrge temperatuuriga vulkaniseerimisprotsessi kaudu. See tagab stabiilse ja vastupidava jõudluse nõudlikes keskkondades, nagu kaevandused, rannikualad ja vabaõhu ehitusplatsid.

Terastraadist spiraaliga tugevdatud suure läbimõõduga kummivoolik ühendab suurepärase paindlikkuse ja suure kandevõime. See neelab seadmete vibratsiooni, kompenseerib paigaldusvigasid ja soojuspaisumist või kokkutõmbumist ning talub pidevaid siserõhu hüppeid ja välismõjusid. Võrreldes tavaliste kangaga tugevdatud kummivoolikutega pakub see toode olulisi eeliseid: vastupidavus vaakumi kokkuvarisemisele, mõõtmete stabiilsus (vastupidavus venimisele) ja kõrge kulumiskindlus. See muudab selle kriitiliseks komponendiks suuremahulistes tööstuslikes torustikes, mis on mõeldud läga ja puistematerjalide transportimiseks pikkade vahemaade taha.

Mitmekihiline struktuur ja peamised eelised

1. Kulumiskindel sisemine töökiht

Valmistatud väga kulumiskindla loodusliku ja sünteetilise kummi segust, sile sisekiht vähendab voolutakistust. See on vastupidav liiva- ja kruusaosakeste erosioonile ja hõõrdumisele, aeglustades siseseina kulumist kokkupuutel selliste materjalidega nagu mineraalmaak, meremuda ja tuha ladestused.

2. Spiraalne terastraadi tugevduskiht

Mitmed ülitugevast terastraadist kiud on fikseeritud nurga all spiraalselt keritud, moodustades esmase kanderaamistiku, mis täidab nelja põhifunktsiooni:

- Suurendab nimirõhku

- Tagab kõrge vastupidavuse alarõhule, vältides kokkuvarisemist imemistoimingute ajal

- Piirab surve all oleva vooliku korpuse radiaalset laienemist

- Suurendab üldist konstruktsiooni stabiilsust ja löögikindlust

3. Vahepuhverkiht

Elastne kummikiht, mis asub tugevduskihi ja välise kummikatte vahel; see hajutab hetkeliste rõhutõusude mõju, vähendab kihtide eraldumise ohtu ja parandab märkimisväärselt väsimuskindlust pikaajalise tsüklilise vedeliku pumpamise ajal.

4. Ilmastikukindel välimine kaitsekiht

Modifitseeritud, vananemiskindel välimine kummist kate, mis on loodud vastu pidama erinevatele välisteguritele: UV-kiirguse lagunemine keskkonnaga kokkupuutel, osooni pragunemine tööstuspiirkondades, soolapihustuskorrosioon rannikualadel ning mehaaniline hõõrdumine tõstmise ja paigaldamise ajal.

Peamised rakendusvaldkonnad

1. Kaevandustööstuse transpordisüsteemid: mineraalse läga, aheraine, kivisöe läga ja töötlemismaterjalide transport; sobib suure liivasisaldusega läga pumpamiseks ja vaakumtöödeks.

2. Sadama süvendamine ja maaparandus: kasutatakse koos süvendustorustikega mereliiva, jõemuda ja täitematerjalide transportimiseks; avamereoperatsioonide jaoks saadaval olevad ujuva torujuhtme konfiguratsioonid.

3. Nafta- ja gaasitööstus: puurimismuda, tööstuslike ringlevate vedelike ja nendega seotud materjalide transport.

4. Tehnikamasinad ja pumbajaamad: torujuhtmete ühendused suurte süvendusmasinate, tööstuslike veepumpade ja raskete seadmete jaoks; vibratsiooni summutamine töö ajal.

5. Energeetika- ja keskkonnasektor: läga ringlus elektrijaamade väävlitustamiseks, tuha/räbu transport ahjus ja tööstusjäätmete töötlemise torustik.

6. Metallurgiatööstus: väga abrasiivsete mineraalpulbrite ja granuleeritud sulatusvahendite pidev transport.

Toote peamised omadused

1. Mitmekihiline spiraalne terastraadi konstruktsioon, mis tagab suurepärase vastupidavuse survele ja löökidele.

2. Suurepärane alarõhukindlus; sobib nii imemiseks kui ka tühjendamiseks, vältides vooliku kokkuvarisemist vaakumis.

3. Suure läbimõõduga tootmise võimalus; madal vedelikutakistus tagab suurema transpordiefektiivsuse.

4. Suur paindlikkus ja kompenseerimisvõimalused; neelab seadmete vibratsiooni ja kõrvaldab pingekontsentratsioonid torusüsteemis.

5. Integreeritud kulumis- ja ilmastikukindlus; tagab usaldusväärse tööea karmides keskkondades, nagu kaevandused ja avamereplatvormid.

6. Madalad ülalpidamiskulud; paigaldamise, eemaldamise ja kohapealse paigaldamise lihtsus vähendab seadmete seisakuid.

Kohandatud konfiguratsioonivalikud

1. Täiustatud polüuretaanist (PU) sisevooder.

2. Spetsiaalne ultra-kulumiskindel disain mineraalse läga pumpamiseks.

3. Kuumuskindel versioon (pidevaks tööks temperatuuril üle 120°C).

4. Õlikindel kummisegu.

5. Antistaatiline ja plahvatuskindel disain.

6. Integreeritud ujuvussüsteem (ujuvvoolikud).

7. ANSI, DIN, JIS või BS standardäärikud.

8. Universaalsed kiirühendusmuhvid.

Konkurentsieelised

✔ Tugev konstruktsioon, millel on mitmekihiline tugevdus ülitugeva terastraadi spiraaliga

✔ Suurepärane vastupidavus nii positiivsele rõhule kui ka vaakumile

✔ Sobib kasutamiseks mitmesugustes ja nõudlikes tööstuslikes transpordirakendustes

✔ Võimalus valmistada eritellimusel suure läbimõõduga tooteid ekstreemsete töötingimuste jaoks

✔ Põhjalikud OEM- ja ODM-i tootmisteenused

✔ Laialdased kogemused kodumaiste ja rahvusvaheliste inseneriprojektide seadmete tarnimisel

Inseneriprojekti teostuse näide

Näide 1: meresadama maaparandusprojekt (Kagu-Aasia)

Projekti nõuded: Maaparanduseks oli vaja 12 km pikkust meretorustikku, mis on ette nähtud purustatud kesta ja killustikuga segatud mereliiva pidevaks transpordiks. Suure läbimõõduga ujuvad imi- ja tühjendusvoolikud pidid taluma kokkupuudet soolaga ja töötama imemistingimustes (negatiivne rõhk).

JIDONGDA lahendus: DN600 terastraadiga tugevdatud ujuvkummist voolikud, millel on väga korrosioonikindel välimine kummikiht (mereklass) ja DIN-standardi äärikud.

Kasutustulemused: 24 kuud pidevat töötamist ilma vooliku deformatsioonita (lamenemiseta) ja välise kummikihi pragudeta, mis on tingitud soolapihust. Võrreldes tavaliste süvendusvoolikutega vähenes vahetussagedus 70%. Tooted läbisid edukalt sõltumatud kvaliteedikontrollid mereehituslike rakenduste jaoks ja neist on saanud töövõtja eelistatud valik.

KKK

K1: Mis on JIDONGDA terastraadist spiraaliga tugevdatud suure läbimõõduga kummivooliku maksimaalne alarõhk? Kas need sobivad pikamaa imemisoperatsioonideks süvendustöödel?

V: Standardmudelid taluvad alarõhku -0,09 MPa ilma deformatsioonita, samas kui eritellimusel valmistatud tugevdatud spiraalstruktuuridega mudelid võivad töötada kuni -0,098 MPa sügavvaakumi tingimustes. Need sobivad täielikult imemis- ja tühjendustöödeks, sealhulgas pikamaa süvendustöödeks ja aheraine transportimiseks. Kaugema meretranspordi jaoks saab paigaldada täiendavaid ujuvuselemente.

2. küsimus: millised võimalused on saadaval kõrge temperatuuriga, õlise või tule-/plahvatusohtliku kandja käsitsemiseks?

V: Pakutakse kolme tüüpi spetsialiseeritud lahendusi: kõrgele temperatuurile vastupidavad konstruktsioonid (pidevaks tööks üle 120°C); nitriilkummil (NBR) põhinevast õlikindlast komposiitkummist valmistatud tooted toornafta, hüdraulikaõlide või orgaaniliste lahustite transportimiseks; ja antistaatilised, plahvatuskindlad konstruktsioonid, mis on loodud hõõrdumisel tekkiva staatilise elektri hajutamiseks (sobivad tuleohtlike naftatoodete käitlemiseks). Kõigi spetsialiseeritud toodete kohta esitatakse materjali omadusi ja toimivusnäitajaid käsitlevad katsearuanded.

Q3: Milliste rahvusvaheliste haakeseadiste standarditega tooted ühilduvad? Kas JIDONGDA tehas suudab tarnida täielikult kokkupandud seadmeid?

V: Voolikud ühilduvad nelja peamise äärikustandardiga (ANSI, DIN, JIS, BS), aga ka erinevat tüüpi kiirühendustega. Pakume terviklikku lahendust, mis sisaldab lõikamist, ääriku pressimist, monoliitset vulkaniseerimist ja hüdrostaatilist testimist; valmistooted – koos liitmikega – tarnitakse otse objektile, välistades vajaduse kliendipoolseks edasiseks töötlemiseks ja vähendades lekkeohtu välistes ühenduspunktides.
