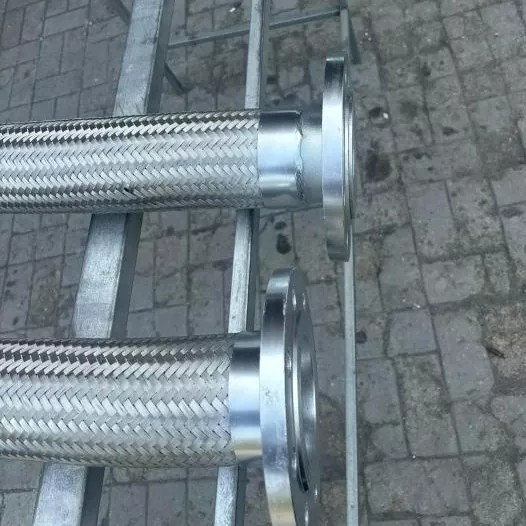

Gofreeritud painduv metallvoolik

JIDONGDA gofreeritud painduva metallvooliku seeria on ehitatud õhukese seinaga roostevabast terasest lõõtsa ümber. Selle ainulaadne gofreeritud struktuur tagab paindlikkuse nii aksiaal- kui ka külgsuunas, säilitades samas metallile omased eelised: vastupidavus kõrgetele temperatuuridele, rõhule ja korrosioonile. Lisaks ainult töökeskkonna edasiandmisele seisneb toote põhiväärtus selle võimes kompenseerida soojuspaisumist, isoleerida mehaanilist vibratsiooni ja korrigeerida paigaldusvigu. See toimib olulise ohutuskomponendina, võimaldades paindlikke ühendusi jäikades tööstuslikes torustikes ja on mõeldud pidevaks ja suure koormusega tööks.

Toote disaini omadused

JIDONGDA kasutab õmblusteta vormimistehnoloogiat, mis tagab konstruktsiooni stabiilsuse ja suurepärase lekketiheduse. Südamiku koost koosneb neljast kihist, kus on valikud kohandatud tugevdamiseks:

1. Gofreeritud element

Valmistatud ühest roostevabast terasest (klass 304 või 316L), see välistab keevisõmblustega seotud riskid ning suurendab oluliselt vooliku paindlikkust ja ühilduvust erinevate kandjatega.

2. Tugevduskiht (metallpunutis)

Välimine traatvõrkkest (roostevaba teras), mis piirab tõhusalt venimist, jaotab survekoormust ja suurendab üldist survekindlust.

3. Lõpetage ühendussüsteem

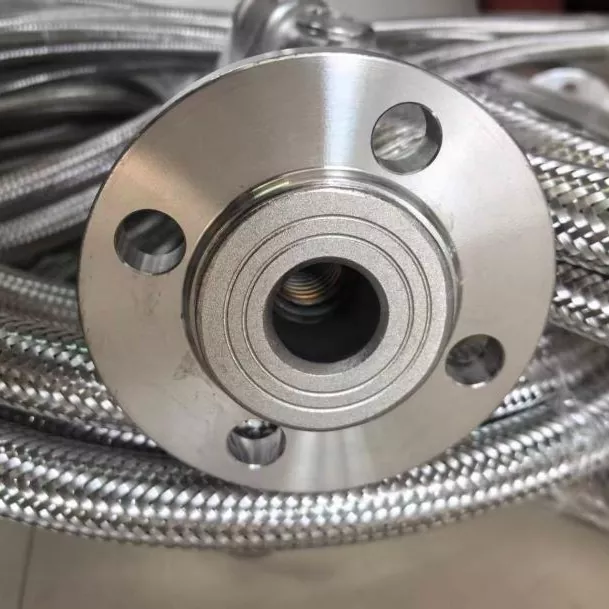

Toetab erinevaid ühendustüüpe – äärik-, keerme-, surveliitmikud ja keevisliitmikud –, mis võimaldab integreerida laias valikus torusüsteemidesse.

4. Valikuline kaitsekiht

Raskete töötingimuste jaoks (nt merekeskkond, agressiivsete ainete käitlemine või kõrge temperatuuriga rakendused) on saadaval spetsiaalsed kaitsetugevdusvalikud.

Peamised rakendusvaldkonnad

Gofreeritud painduv metallvoolik kohandub erinevate tööstuslike torustike stsenaariumidega, pakkudes suurt mitmekülgsust ja praktilisust:

1. Tööstuslike torustike vibratsioonikompensatsioonisüsteemid: neelab soojuspaisumise ja kokkutõmbumise, summutades samal ajal seadme vibratsiooni töötamise ajal;

2. Naftakeemiatööstus: sobib söövitava aine transportimiseks ja paindlike ühenduste pakkumiseks protsessitorustikus;

3. Elektritootmissüsteemid: kasutatakse vibratsiooni vähendamiseks ja kompenseerimiseks kateldes, soojusvahetites ja jahutuse tsirkulatsioonitorustikus;

4. Meretehnika: isoleerib vibratsiooni laeva torustikes ja talub merekeskkonnas pritsitava soola korrosiooni;

5. Kõrgtemperatuurilised metallurgiaseadmed: sobib kõrge temperatuuriga ahjude ja torude ühenduste jaoks, mis on allutatud vahelduvatele kõrgetele ja madalatele temperatuuridele;

6. HVAC-süsteemide ehitamine: pakub paindlikke ühendusi HVAC-süsteemides, vähendades torustiku vibratsiooni ja müra.

Praktiliste rakenduste näited

Näide 1: Kõrgtemperatuurse protsessi torustike projekt rannikuäärses naftarafineerimistehases

Rannikuäärsel naftatöötlemistehasel oli probleeme sagedaste termiliste nihkete ja äärikühenduste leketega kõrge temperatuuriga nafta- ja gaasitorustikus, mille põhjustasid pikaajalised temperatuurikõikumised. Projektis kasutatakse JIDONGDA 316L roostevabast terasest gofreeritud painduvat metallvoolikut, mis kompenseerib tõhusalt termilist deformatsiooni ja on vastupidav sulfiidi korrosioonile. Süsteem töötas pidevalt viis aastat ilma leketeta, vähendades oluliselt hooldusseisakute sagedust ja suurendades tootmisliini stabiilsust.

Näide 2: Suure konteinerlaeva torustiku uuendamise projekt

Ookeanilaeva peamasina jahutustorustik kannatas seina pragude ja pideva vibratsiooni tõttu vähenenud kasutusea tõttu. Selle probleemi lahendamiseks paigaldati eritellimusel valmistatud JIDONGDA gofreeritud voolikud, millel on kahekihiline punumine ja meresõiduki korrosioonivastane kate. See lahendus kõrvaldas tõhusalt torustiku resonantsi ja tagas korrosioonikindluse meresoola pihustamise vastu, pikendades torustiku kasutusiga kolmelt aastalt üle kümne aasta.

Toote peamised omadused

1. Väga paindlik laineline disain, millel on suurepärased teljesuunalised ja külgmised deformatsioonivõimalused, mis sobivad keerulistes paigaldustingimustes;

2. erakordne soojustakistus, mis talub äärmuslikke tsüklilisi soojuskoormusi;

3. kõrge korrosioonikindlus, mis sobib enamiku tööstuslike kandjate transpordiga;

4. Tõhus vibratsiooni summutamine ja nihke kompenseerimine, vähendades torusüsteemi pinget;

5. Stabiilne ja vastupidav konstruktsioon, mis on mõeldud pikaajaliseks pidevaks tööks tööstuslikes keskkondades;

6. Usaldusväärne ühenduste tihendus, mis vähendab oluliselt torujuhtme lekete ohtu.

Kohandatud konfiguratsioonivalikud

Kohandatav konkreetsete töötingimustega: kõik-316L roostevabast terasest konstruktsioon, kahekihiline tugevdatud punutis, antistaatiline disain, soojusisolatsioonikate, erinevad ühendustüübid, mereklassi korrosioonivastane kate, ülikõrge temperatuuriga versioonid (üle 600°C) ja vaakumiga tugevdatud konstruktsioonid.

Toote peamised eelised

1. Täismetallist painduv ühendus, mis pakub oluliselt suuremat töökindlust kui traditsioonilised kummivoolikud ja kõrvaldab vananemise või rikkega seotud probleemid;

2. Integreeritud nihke kompenseerimise ja vibratsiooni summutamise võimalused, kohandatavad keeruliste torustikutingimustega;

3. Talub äärmuslikke temperatuure ja rõhku; sobib paljudeks rakendusteks;

4. Vastab peamistele tööstusstandarditele ja on universaalselt kasutatav erinevates tööstusharudes;

5. Kõrge ohutusteguriga disain, mis tagab stabiilse töö ja kontrollitud riski;

6. Laialdaselt kasutatav ülemaailmselt erinevates stsenaariumides, millel on tõestatud kogemused tööstuslikes rakendustes.

Korduma kippuvad küsimused

K1: Kuidas valida 304 ja 316L lainepapist painduvate metallvoolikute vahel? Mis vahe on?

Klass 316L sisaldab molübdeeni, mis tagab parema vastupidavuse kloriidioonide, hapete, leeliste ja sulfiidide suhtes; see on spetsiaalselt loodud väga söövitavasse keskkonda, näiteks mere-/rannikualadesse või keemilise töötlemise tehastesse. JIDONGDA võib pakkuda täpseid materjalivaliku soovitusi, mis põhinevad konkreetsel töökeskkonnal, temperatuuril ja teenindustingimustel.

Q2: Kas toode talub samaaegselt kõrgeid temperatuure ja kõrget rõhku?

V: Jah, see on loodud töötama samaaegselt kõrge temperatuuri ja kõrge rõhu tingimustes; aga pange tähele, et materjali lubatud töörõhk temperatuuri tõustes väheneb. Seetõttu tuleb kõrge temperatuuriga keskkondades kasutamisel tööparameetreid reguleerida (alandada) vastavalt standarditele. Ülikõrgete temperatuuride (üle 600°C) ja kõrgsurvetingimuste korral soovitame pikaajalise tööohutuse tagamiseks kasutada JIDONGDA spetsiaalset ülikõrge temperatuuriga versiooni.

Q3: Mis on toote kasutusiga ja millised elemendid vajavad regulaarset kontrolli?

V: Kasutusiga sõltub töötingimustest; Tavalistes küttesüsteemides kasutamisel on toote kasutusiga 10–15 aastat; kõrgsagedusvibratsiooni tekitavate seadmetega ühendatud torujuhtmete puhul on aga soovitatav neid vahetada iga 3–5 aasta järel ja iga-aastane ülevaatus. Plaaniliste ülevaatuste ajal tuleks erilist tähelepanu pöörata sellistele probleemidele nagu punutiste kulumine, vooliku korpuse deformatsioon, korrosioon ühenduskohtades ja vedeliku leke; kahjustuse avastamisel on vajalik viivitamatu väljavahetamine.
